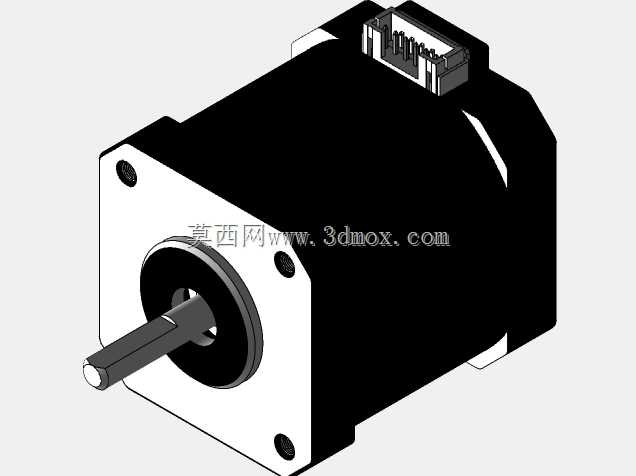

NEMA17规格42式步进电机结构设计

在桌面级数控设备、小型自动化模组、3D打印运动轴、实验室精密位移平台这类对安装空间有严格限制的场景里，NEMA17规格的步进电机一直是选型清单里的高频选项，本次呈现的这款42机座步进电机，完全贴合该安装尺寸规范做结构还原，能直接适配现有标准安装位的设计对接。从实际使用角度看，这类电机作为开环控制里的核心执行元件，不需要额外加装位置反馈元件就能实现固定步距角的角位移输出，搭配对应的细分驱动器后，能把单步分辨率进一步压低，满足低速运动场景下的平稳运行需求，不管是带动同步带轮做直线传动，还是直连丝杠驱动滑台往复移动，都能提供足够的保持扭矩应对常规负载。做结构设计的时候，首先要卡死的就是安装边界：机座截面为标准42mm见方，四个安装孔的孔位间距严格遵循NEMA17的通用规范，安装孔采用通孔设计，适配对应规格的内六角圆柱头螺钉直接锁附在设备安装板上，不需要额外做转接件就能完成装配。输出轴的直径、伸出长度、轴端的D型切削位都做了精准还原，这个D型切面是为了和带轮、联轴器的紧定螺钉配合，避免传动过程中出现轴孔打滑的问题，轴根部的轴承位做了台阶限位，能保证输出轴的径向跳动控制在合理范围内，降低高速运转时的抖动异响。电机本体的外壳采用方形拉伸铝壳结构，既兼顾了结构强度，又能通过壳体表面把绕组运转产生的热量快速散出，尾部的出线端做了接插件集成设计，不是传统的散线出线，这种设计在设备装配、后期维护更换电机的时候，不需要重新逐根接线，直接插拔连接器就能完成线路对接，能大幅缩减装配和维保的时间成本。前端盖和后端盖通过螺钉和定子壳体锁紧，把内部的定子绕组、转子磁钢、支撑轴承完全封装在内部，端盖上的轴承安装位做了同轴度公差约束，保证转子转动的时候不会出现扫膛问题。在做设备整体布局的时候，要注意给电机尾部的接插件留出足够的接线空间，不要让其他结构件挤压到连接器部位，避免出现线路接触不良的问题；同时电机安装面的平面度要满足装配要求，不然强行锁附螺丝会导致端盖变形，卡滞内部轴承，大幅缩短电机的使用寿命。这类电机的应用场景覆盖非常广，从小型雕刻机的XYZ运动轴，到自动点胶机的位移驱动，再到小型机械臂的关节驱动，甚至是智能门禁的闸机摆动结构，都能看到同规格电机的身影，做三维建模的时候把每一处安装尺寸、结构细节还原到位，能让结构工程师在做整机设计的时候直接调用模型完成装配校验，不用反复核对二维图纸的尺寸参数，提前排查安装干涉、空间不足这类设计阶段的常见问题，减少后期打样整改的次数。
