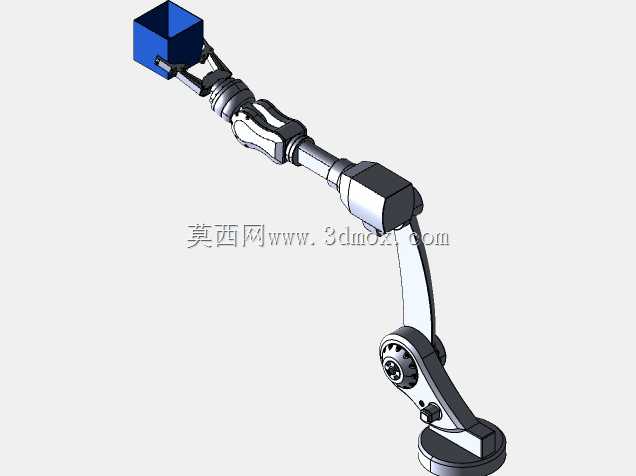

多关节夹持式工业机械臂结构设计

这款多关节夹持式机械臂主要面向3C电子装配、小型工件上下料、仓储分拣、实验室样本转运这类对作业精度、动作灵活性有要求的场景，末端搭载的方形夹持工装可适配规则块状工件的抓取转移，能在固定工位覆盖半径内完成多维度姿态调整，替代人工完成重复性高、定位要求严的往复作业。从结构设计逻辑来看，整机采用串联多关节布局，从底座安装端开始依次配置腰转关节、大臂俯仰关节、小臂摆动关节、腕部旋转关节，每个关节处都做了限位结构与走线槽预留，关节衔接处采用圆弧过渡的包覆式壳体，既可以保护内部传动构件不受车间粉尘、切削液飞溅侵蚀，也能避免作业过程中棱角剐蹭周边设备或操作人员。底座部分设计为圆盘式安装结构，预留了标准安装孔位，可直接固定在设备工作台、流水线侧方支架或者移动AGV平台上，安装时需要预留底座直径1.2倍的平面固定空间，同时要保证安装面平面度公差控制在0.2mm以内，避免长期运行出现关节受力不均导致的磨损加剧。大臂与小臂的长度配比经过反复校核，在满行程伸展状态下末端夹持器的最大作业半径可覆盖1.2米范围，收回状态下整机横向占用空间不超过0.4米，适合在紧凑的自动化产线布局中嵌入使用，不会占用过多产线通行空间。末端夹持器采用平行夹指的衍生结构，针对方形工件做了贴合式卡槽设计，夹持接触面做了防滑纹理处理，抓取重量在5kg以内的块状工件时不会出现滑脱，夹持力可通过配套的气动回路或者伺服驱动参数做线性调整，适配不同材质工件的抓取需求，避免夹伤易损工件表面。关节内部的传动结构采用谐波减速器搭配伺服驱动的组合方案，每个关节的转动角度都做了硬限位与软限位双重保护，防止作业过程中出现超程碰撞，臂体内部预留了标准的走线通道，动力线、信号线都可从臂体内部穿行，避免外部走线在长期往复转动中出现线缆磨损、缠绕的问题。在实际产线适配中，这款机械臂可搭配视觉识别模块完成散乱工件的定位抓取，也可配合传送带的编码器信号做动态追踪抓取，腕部关节可实现360度旋转，能满足工件翻转、姿态调整的作业需求，比如装配环节中工件的翻面、不同工位间的工件转序，都可以通过预设动作路径完成稳定作业。设计过程中针对臂体的受力变形做了有限元校核，在最大负载状态下臂体末端的形变量控制在0.1mm以内，能够满足精密装配场景的精度要求，各关节的密封等级达到IP54，可适应普通机加工车间、装配车间的常规作业环境，不需要额外做防尘防护改造。
