Lynxmotion AL5D多自由度机械臂结构设计

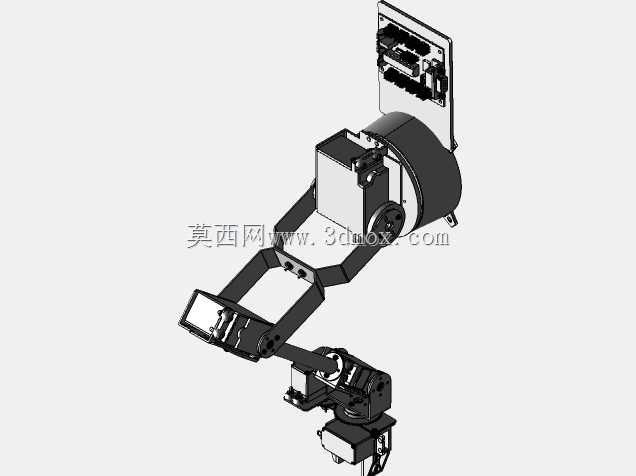

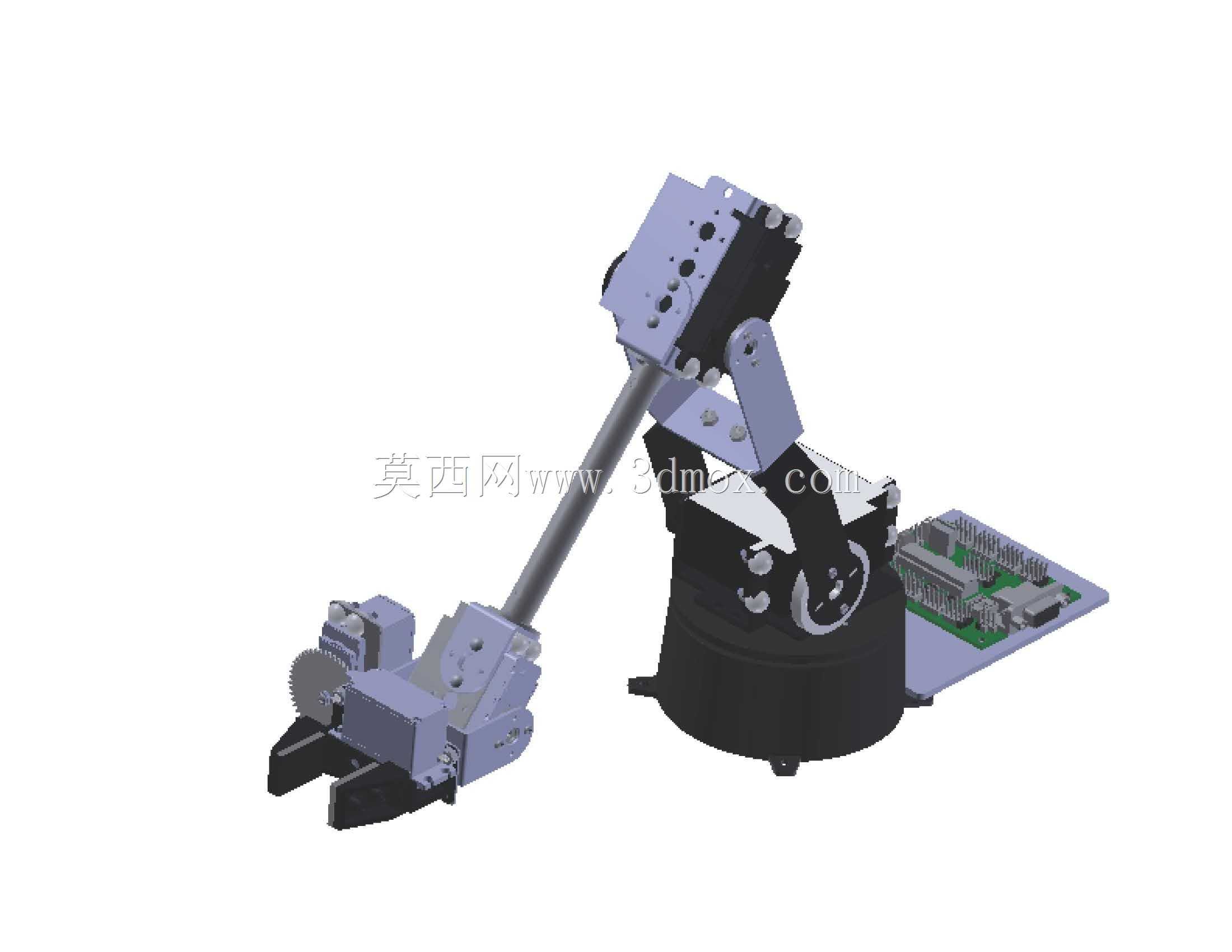

这款多自由度机械臂常被用于教学实训场景、小型自动化工作站的轻载作业环节，也可作为二次开发的机械载体，适配桌面级分拣、小件搬运、简单轨迹示教等需求，在职业院校机电一体化实训台、创客空间开发平台、小型实验室自动化采样工位中都能见到同结构产品的应用。从结构设计逻辑来看，该臂体采用关节式串联布局，底座为回转支撑结构，可实现水平方向360度范围的角度调整，底座内部预留了驱动元件与控制板的安装空间，配套的控制电路板可直接固定在底座侧方的延伸安装板上，无需额外设计外置安装支架，减少整体设备的安装占用空间。臂身的大臂段采用金属杆与钣金支架组合的结构，在保证结构刚性的前提下尽可能降低臂体自重，减少关节处的驱动负载，小臂与腕部关节依次衔接，末端配置齿形夹爪，夹爪的开合行程可覆盖常见小型工件的夹持尺寸，能稳定夹持规则形状的塑料件、金属小件、实验采样管等对象，夹持力可通过关节驱动参数调整，避免夹损脆性工件。设计时各关节的转动限位都做了结构层面的硬限位处理，防止软件控制失效时臂体过度转动碰撞周边设备，各关节的铰接点都采用了耐磨衬套结构，长期往复转动也不会出现明显的间隙松动，保证重复定位的精度稳定性。安装边界方面，底座的安装孔位按照标准桌面安装尺寸设计，可直接固定在厚度10-30mm的工作台面板上，臂体完全伸展时的水平作业半径可覆盖桌面半径40cm左右的作业范围，竖直方向的抬升高度可满足常规桌面工位的上下料高度差需求，整体结构紧凑，不需要过大的安装空间，适配桌面级作业场景的空间限制。从结构细节来看，各关节的驱动元件安装位都做了走线槽设计，线缆可沿臂身内侧排布，避免臂体转动时线缆被拉扯、磨损，夹爪末端预留了标准的执行器安装接口，可根据作业需求更换吸盘、磁吸头等不同末端执行器，拓展不同的作业能力，不需要对臂体主体结构做大幅修改，降低二次开发的改造成本。
