沃尔沃履带式液压挖掘机结构设计

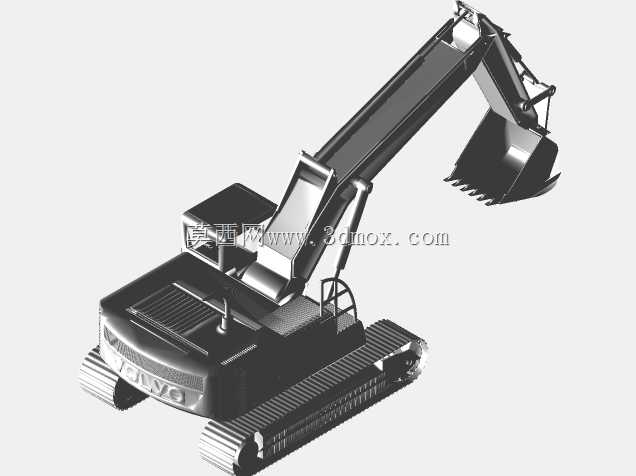

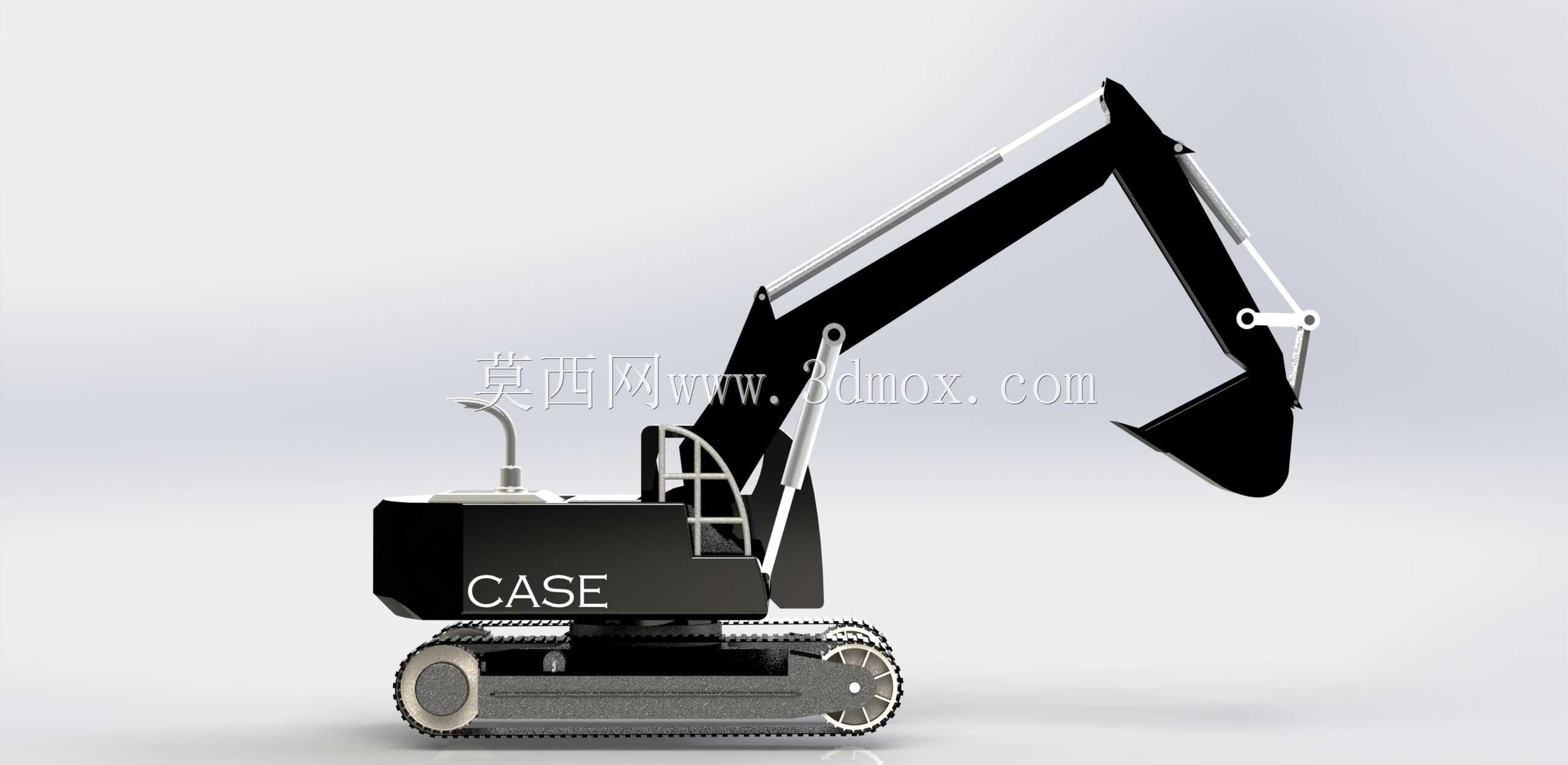

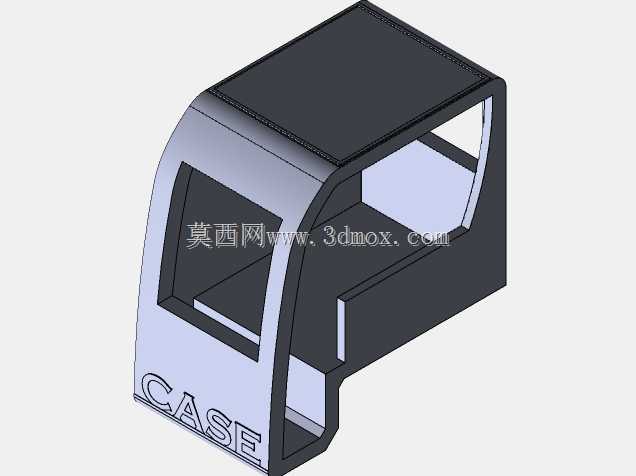

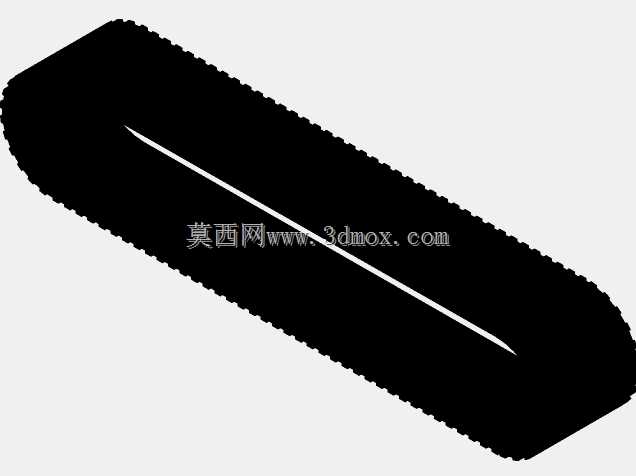

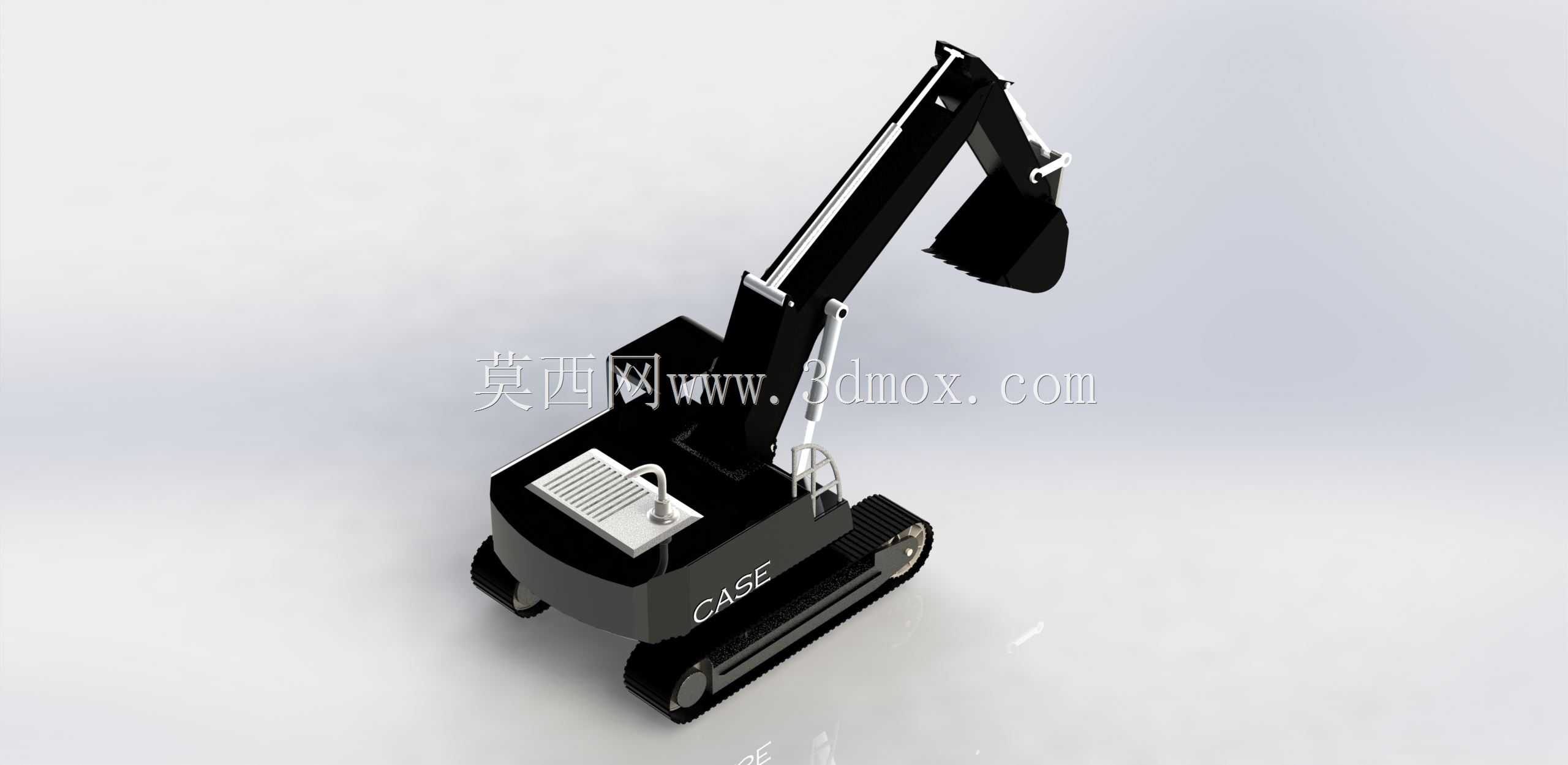

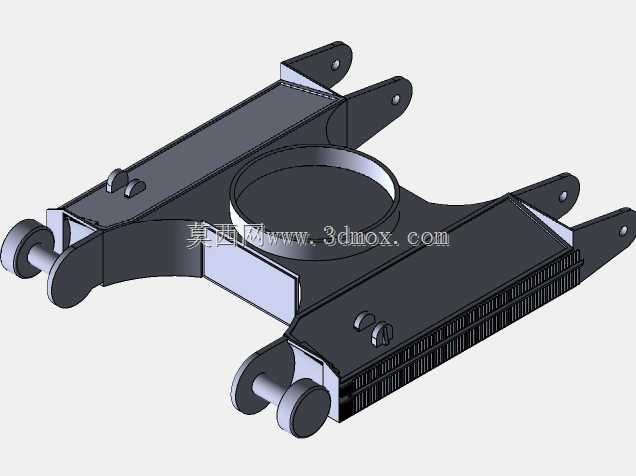

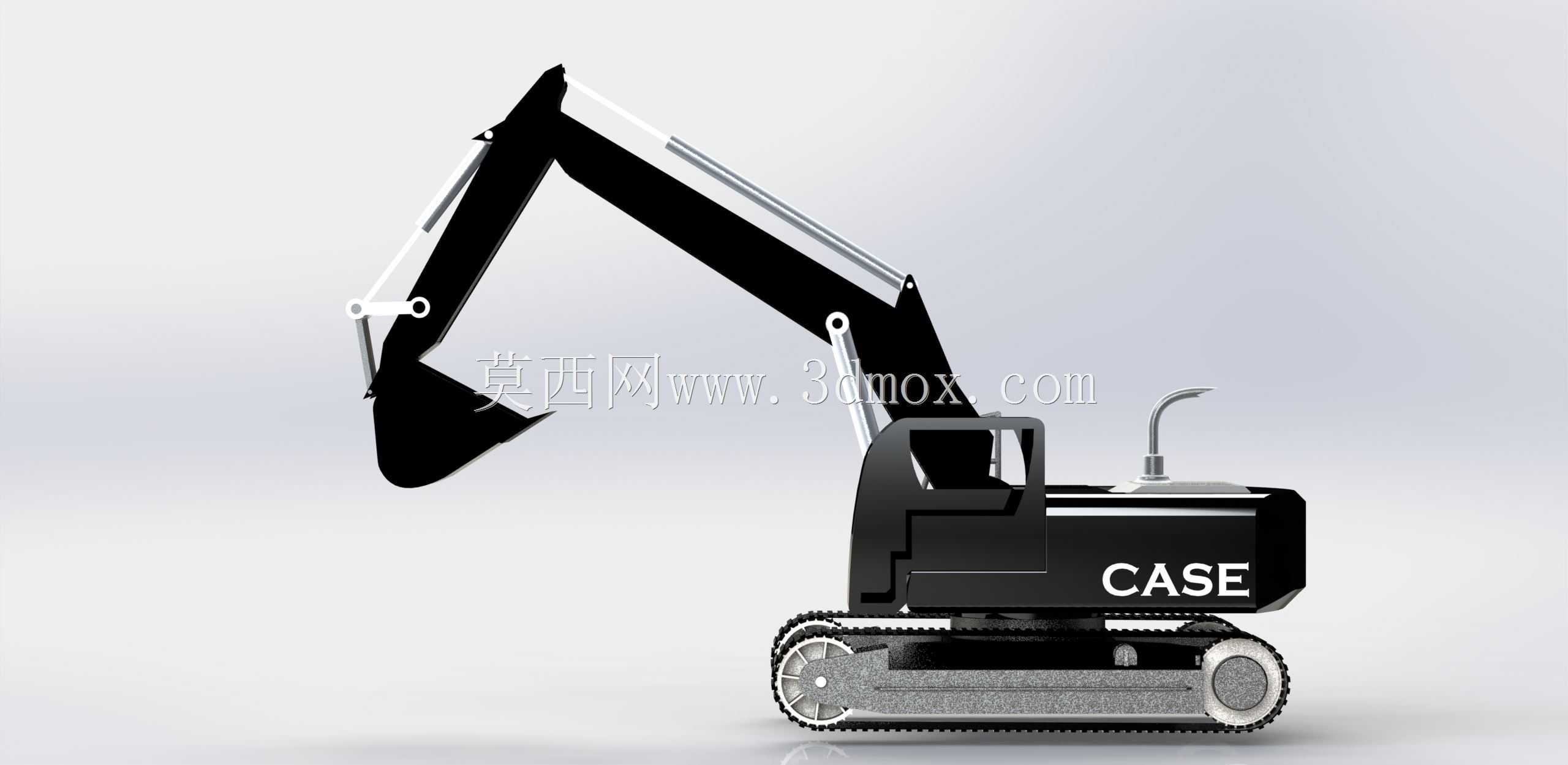

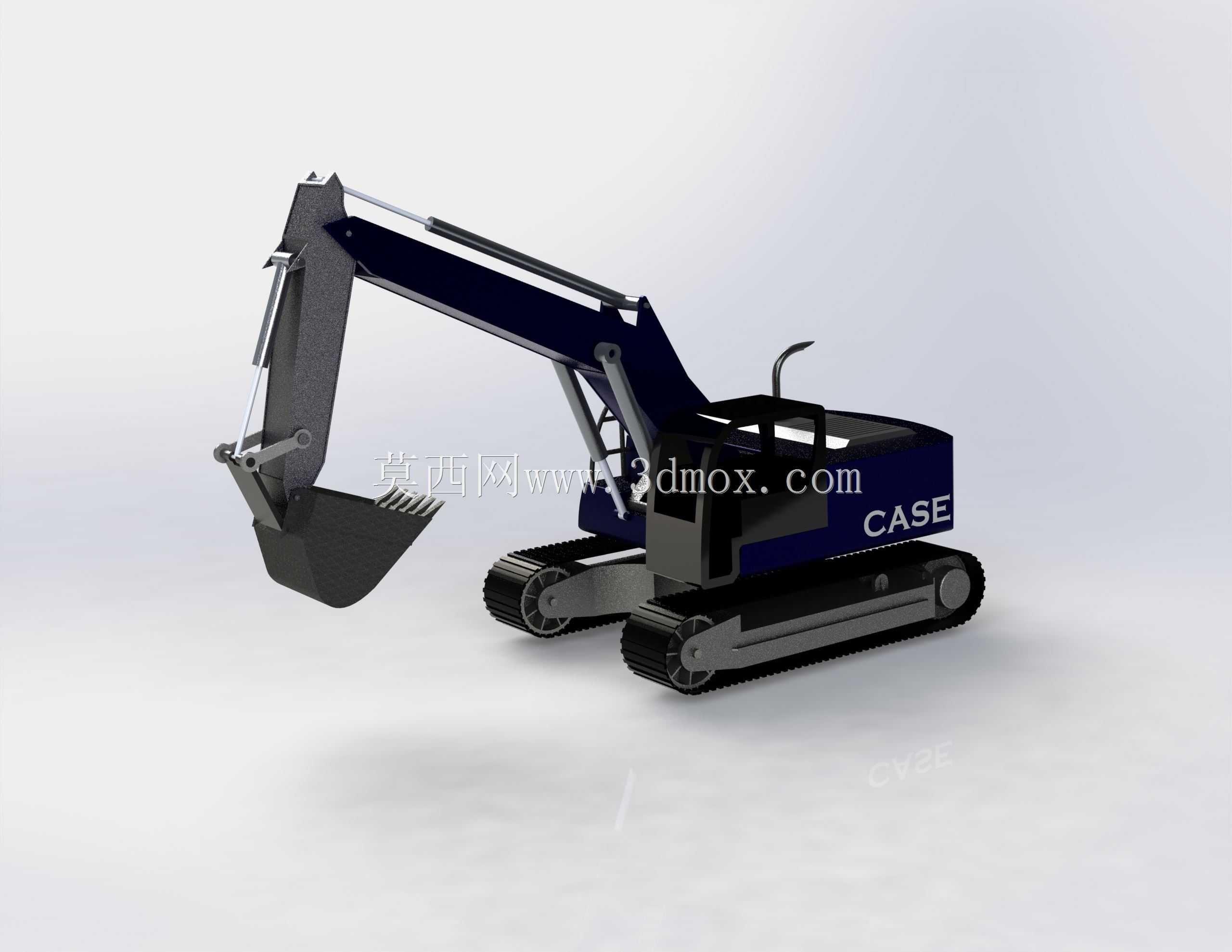

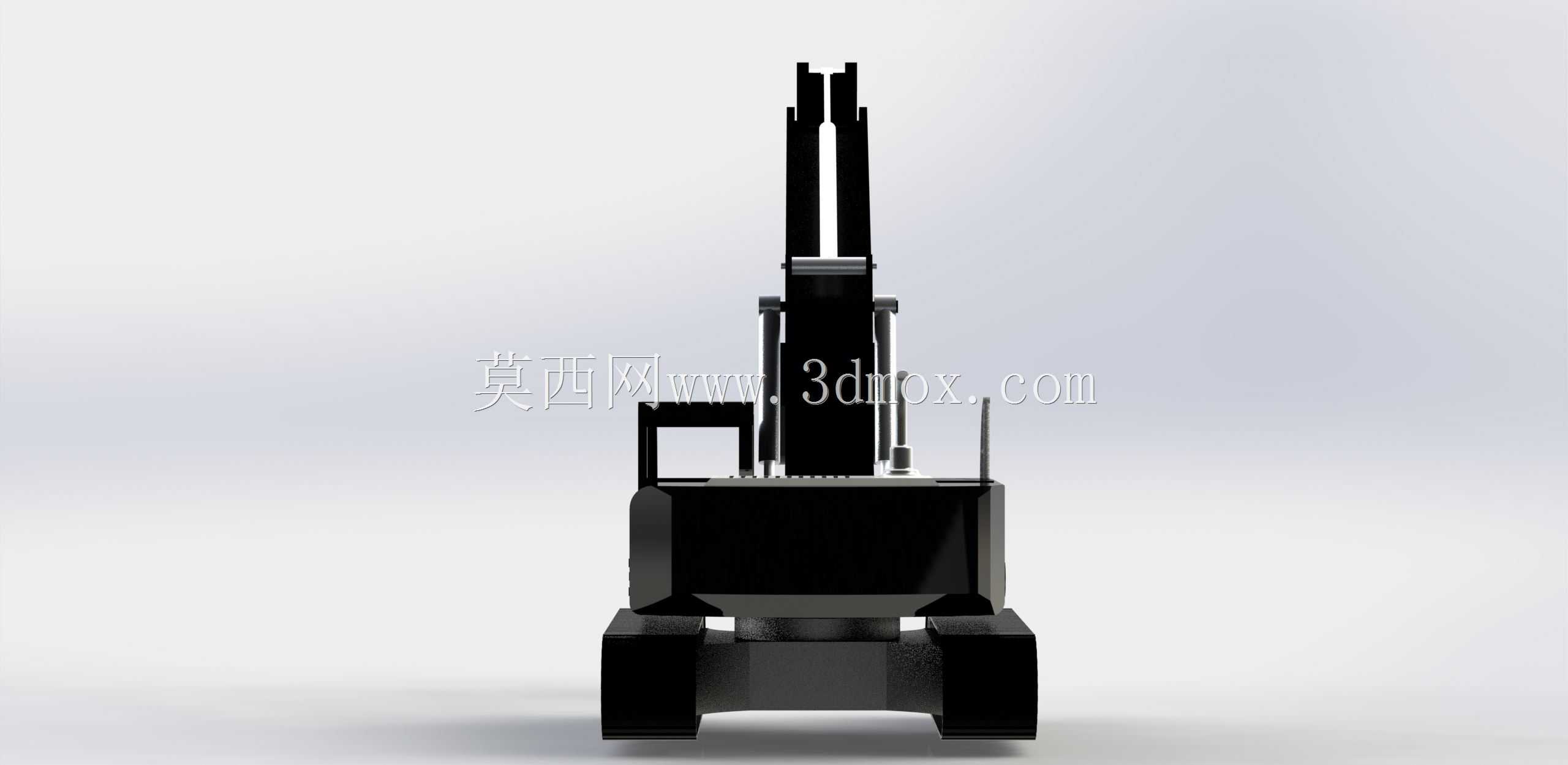

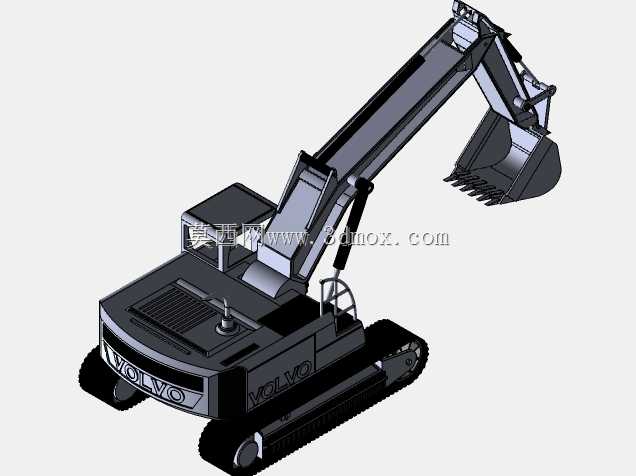

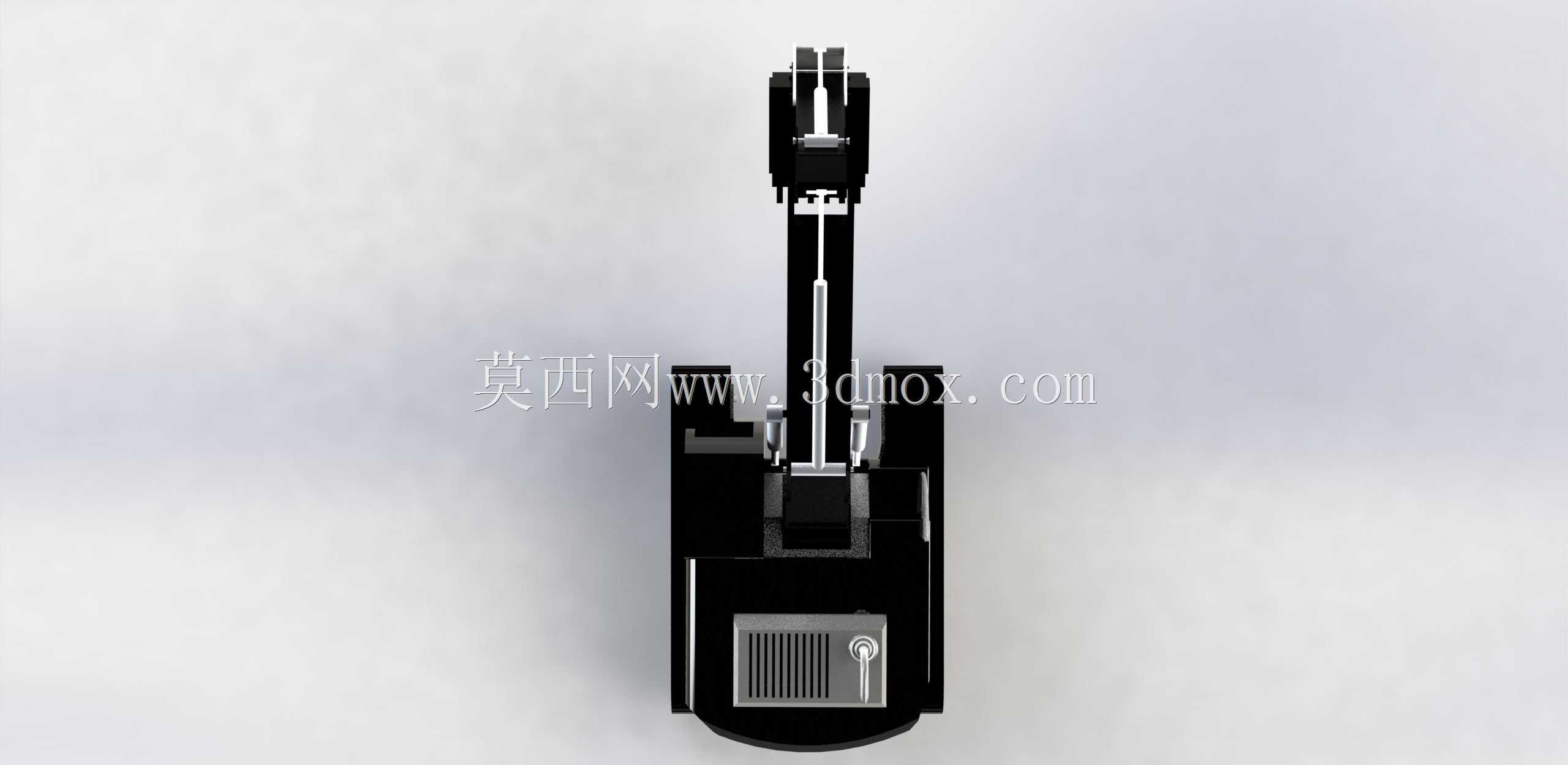

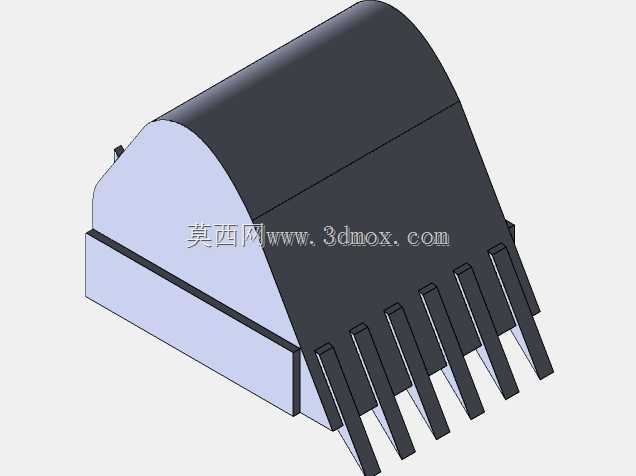

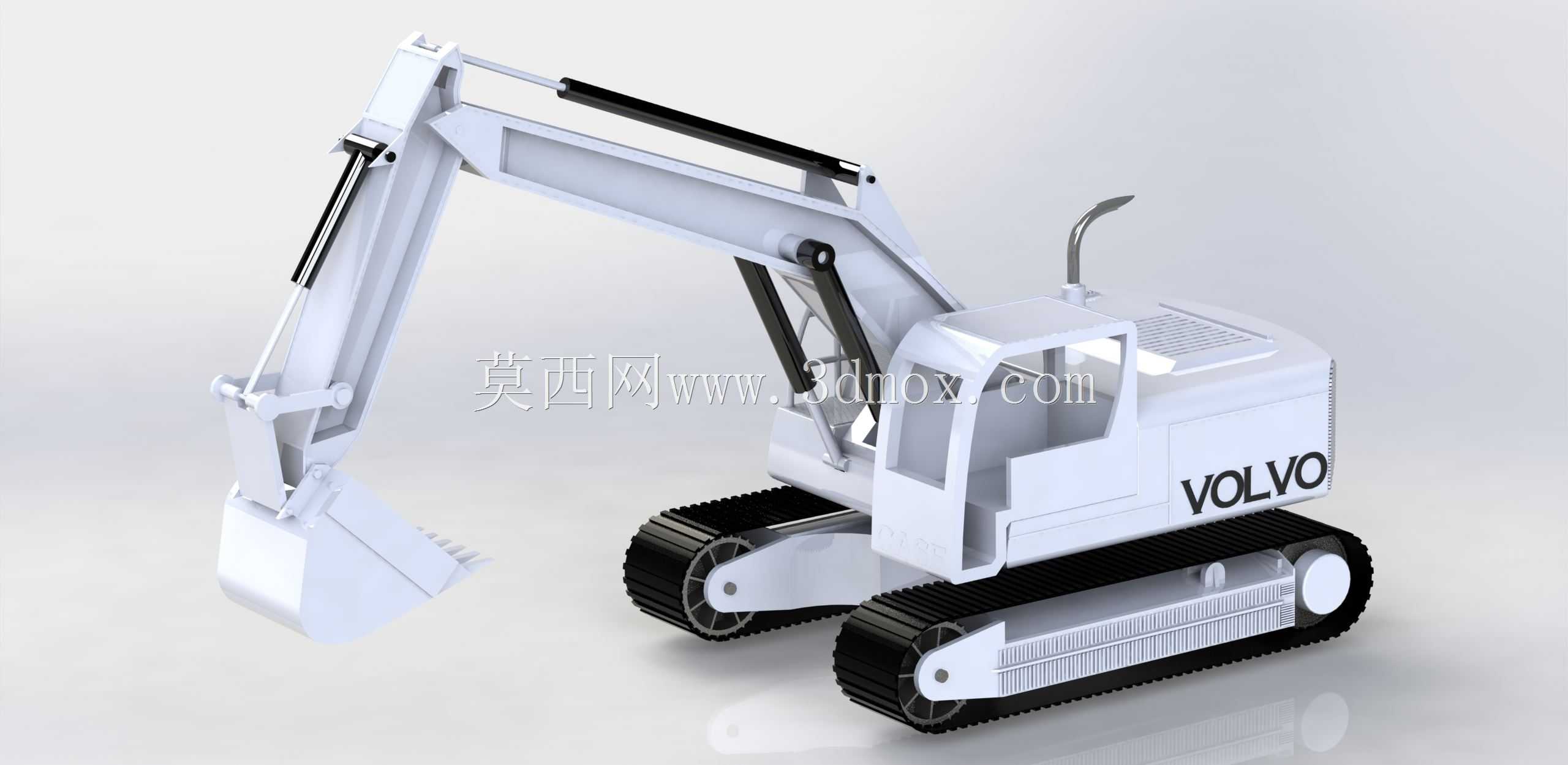

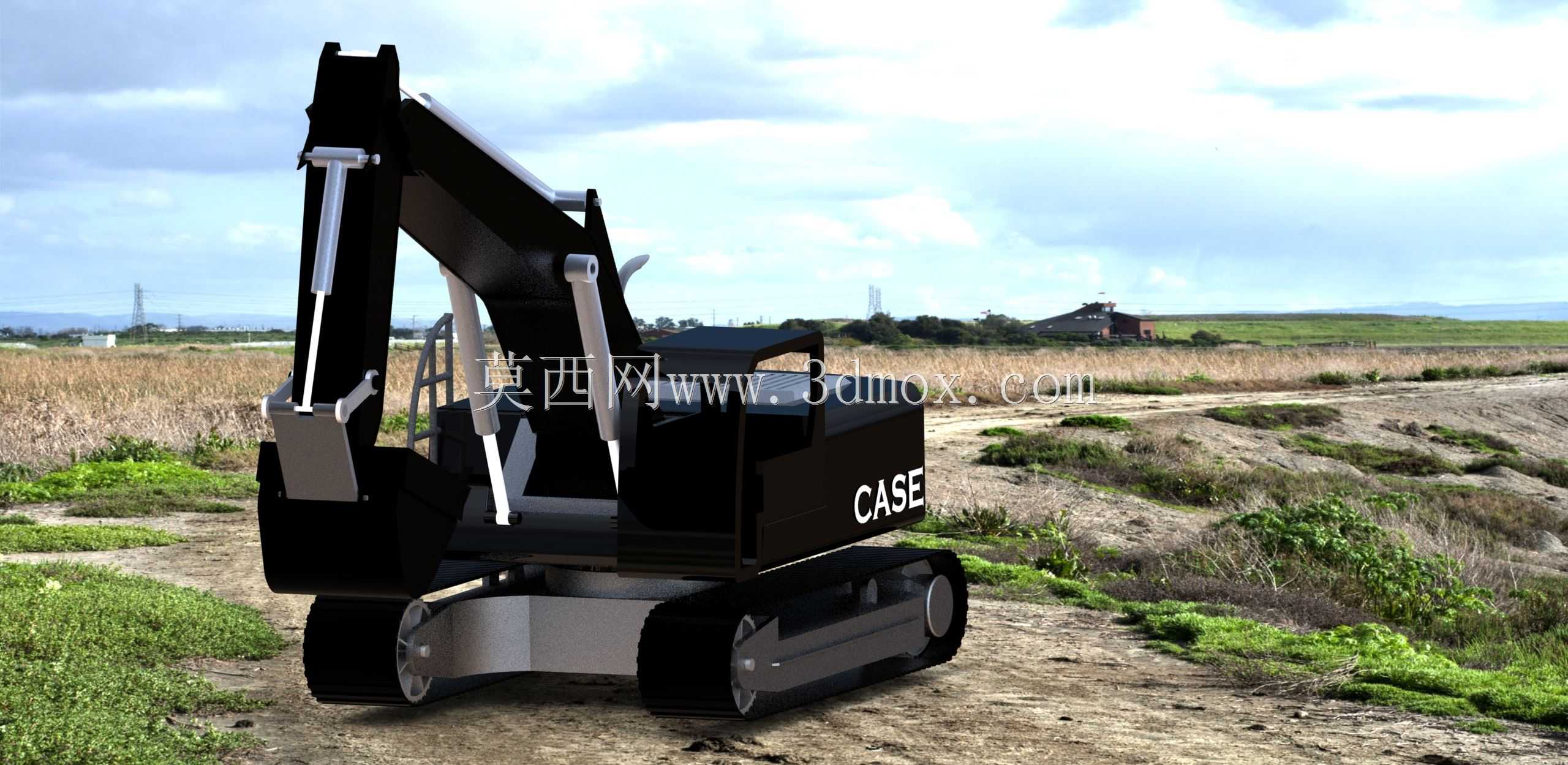

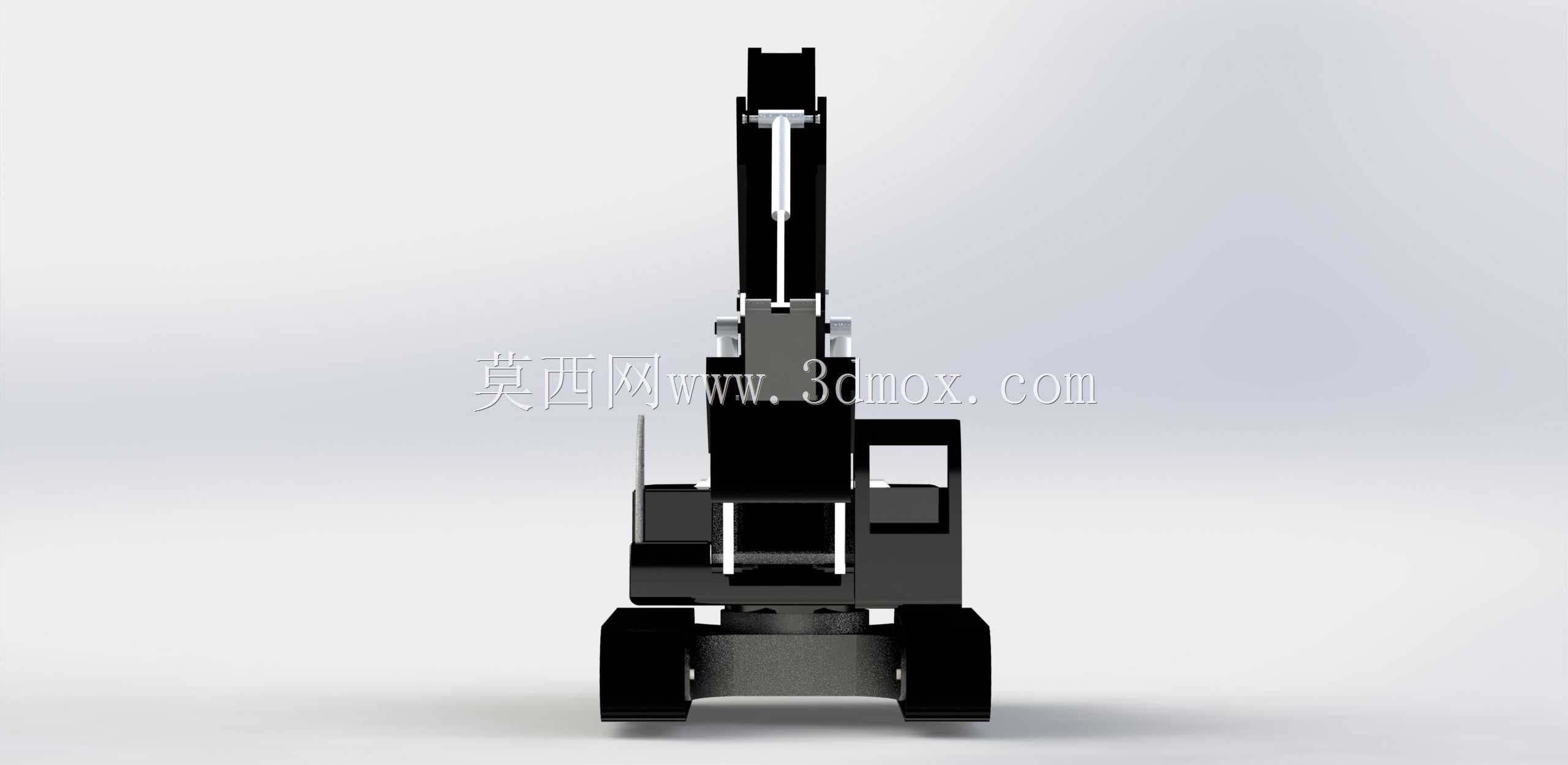

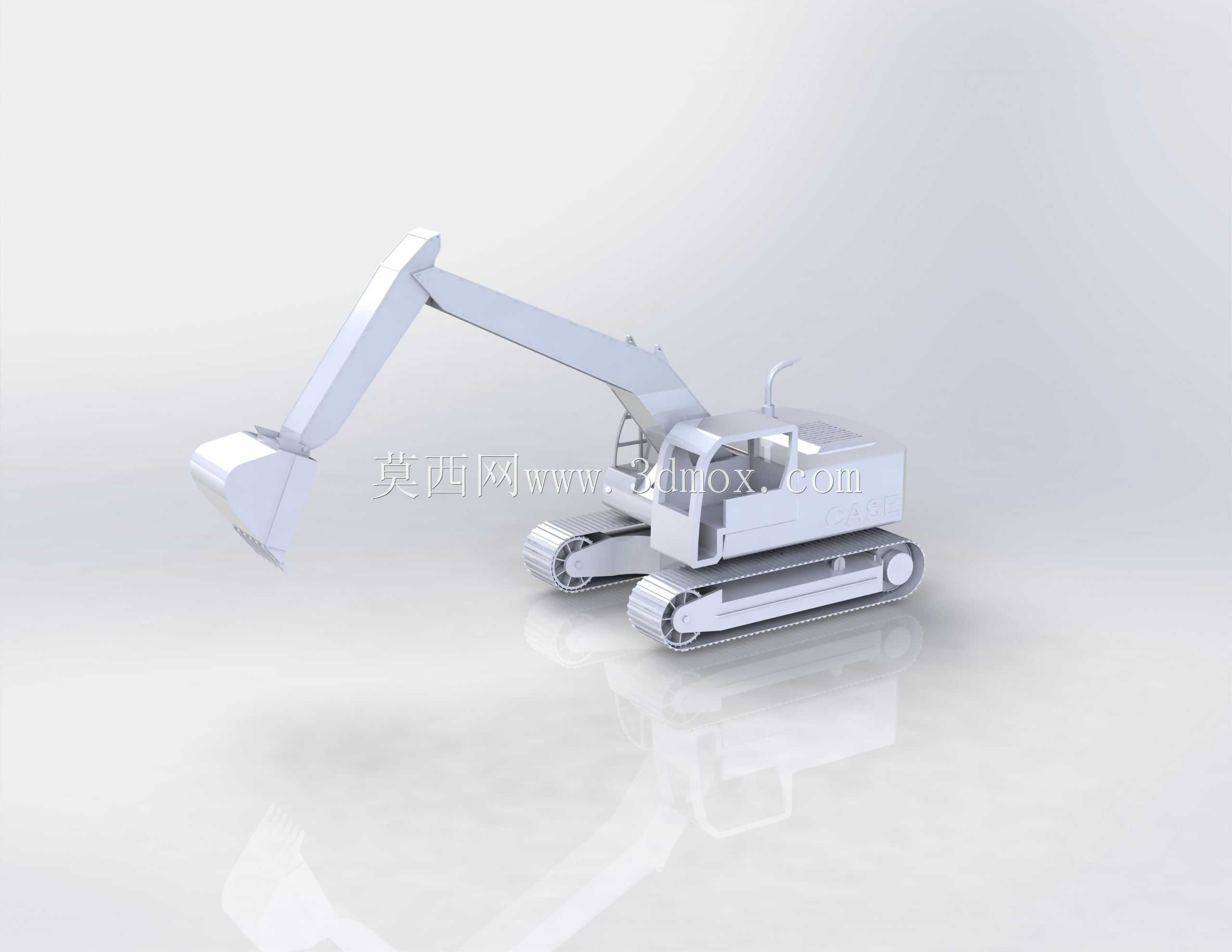

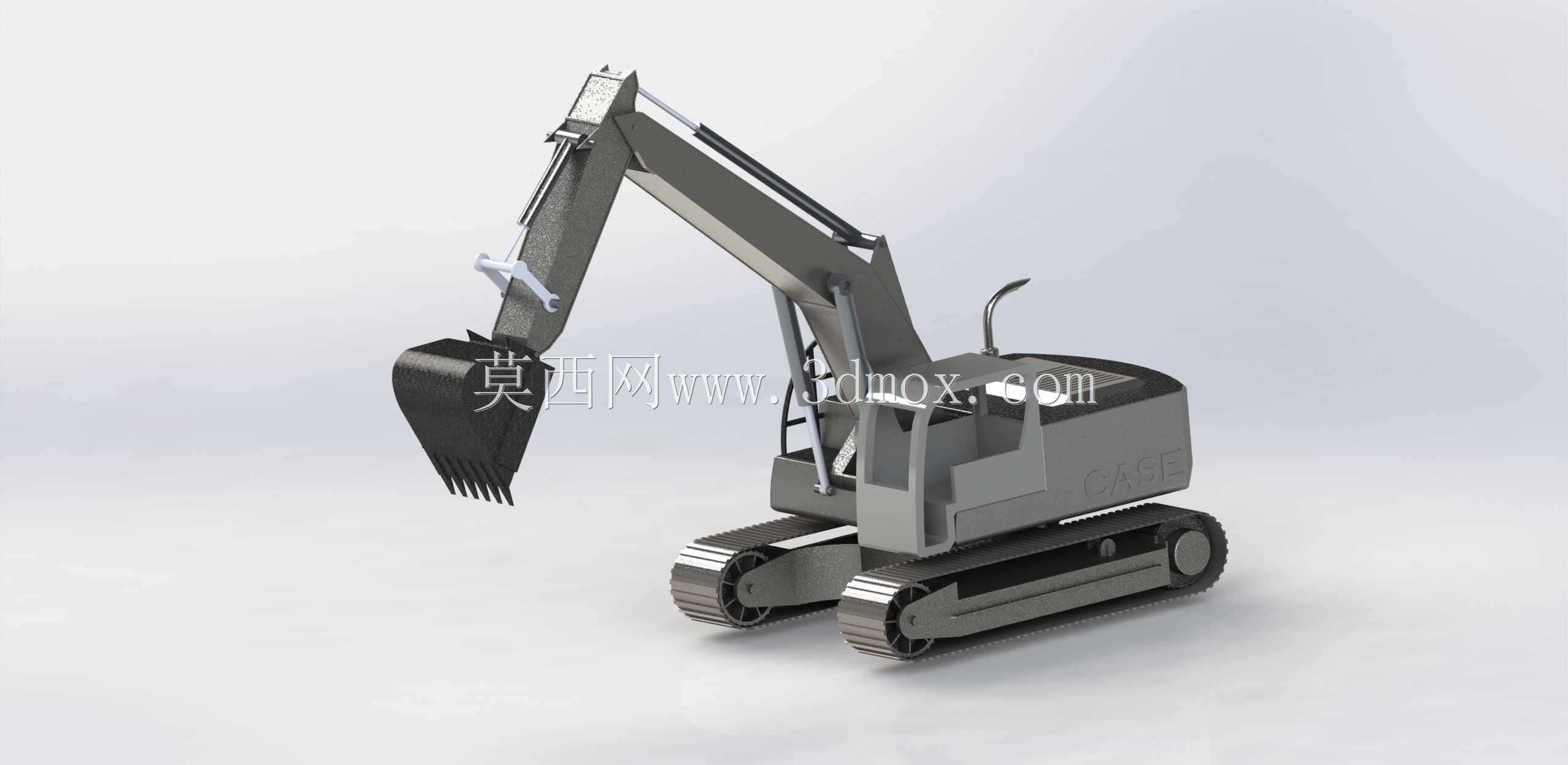

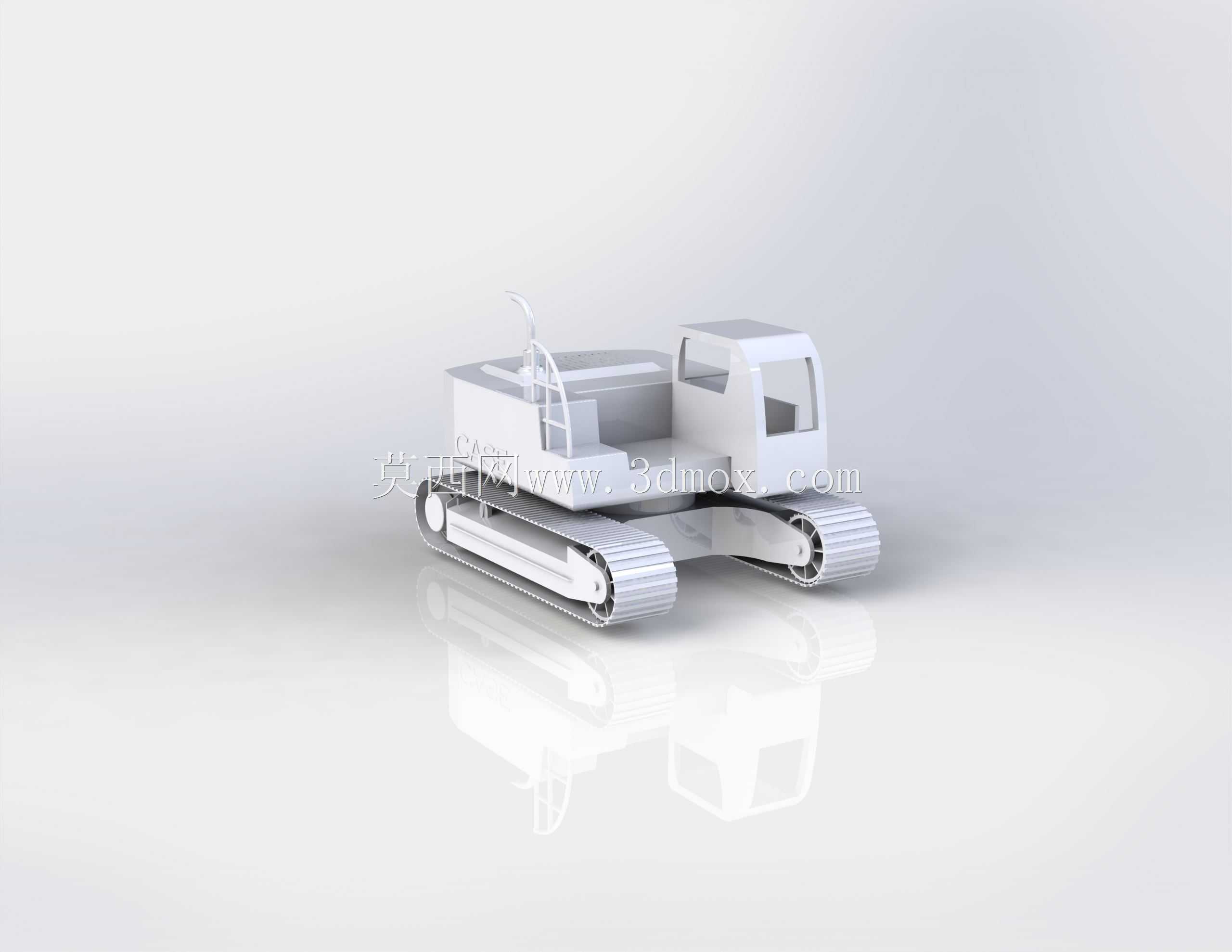

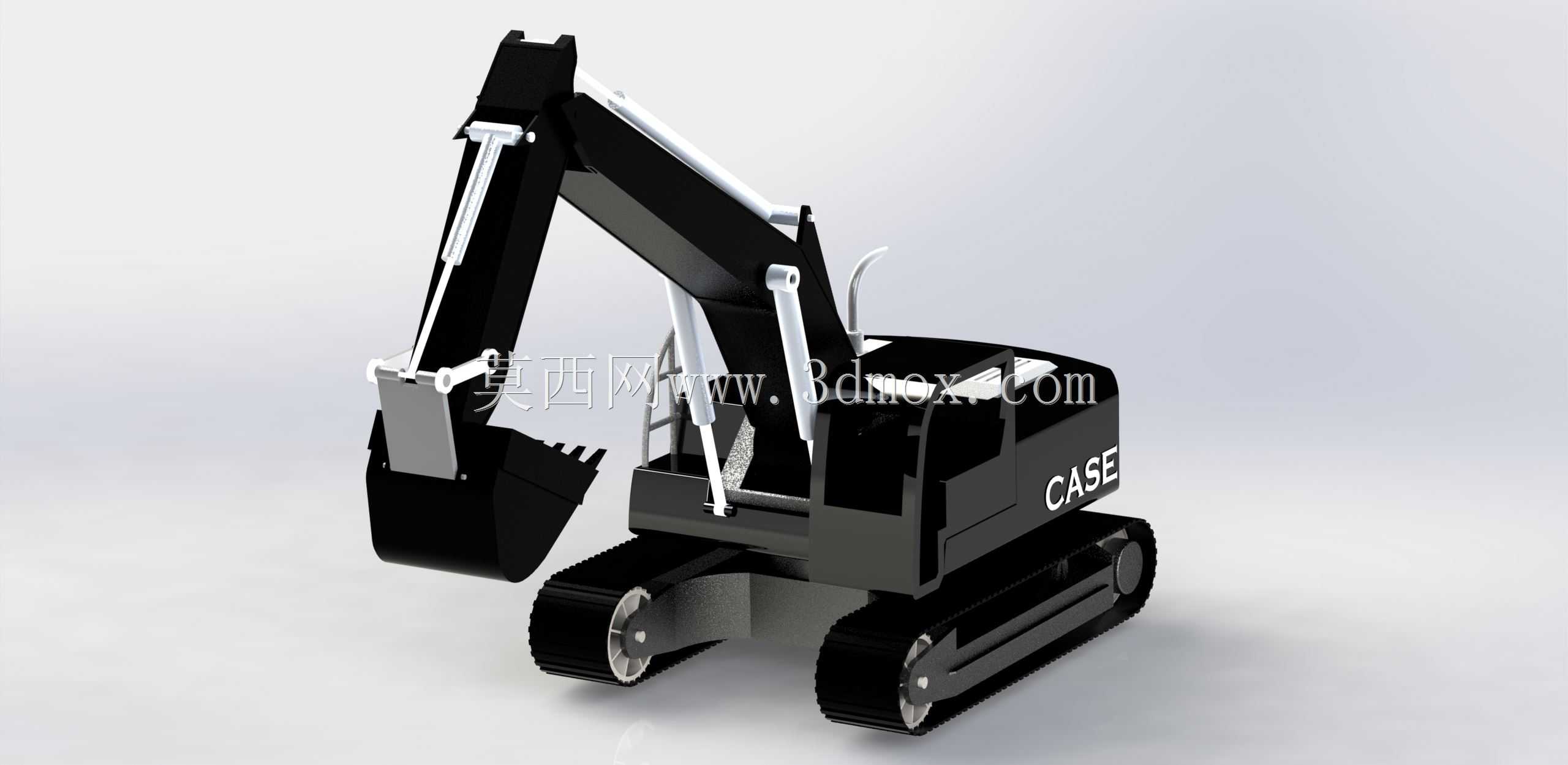

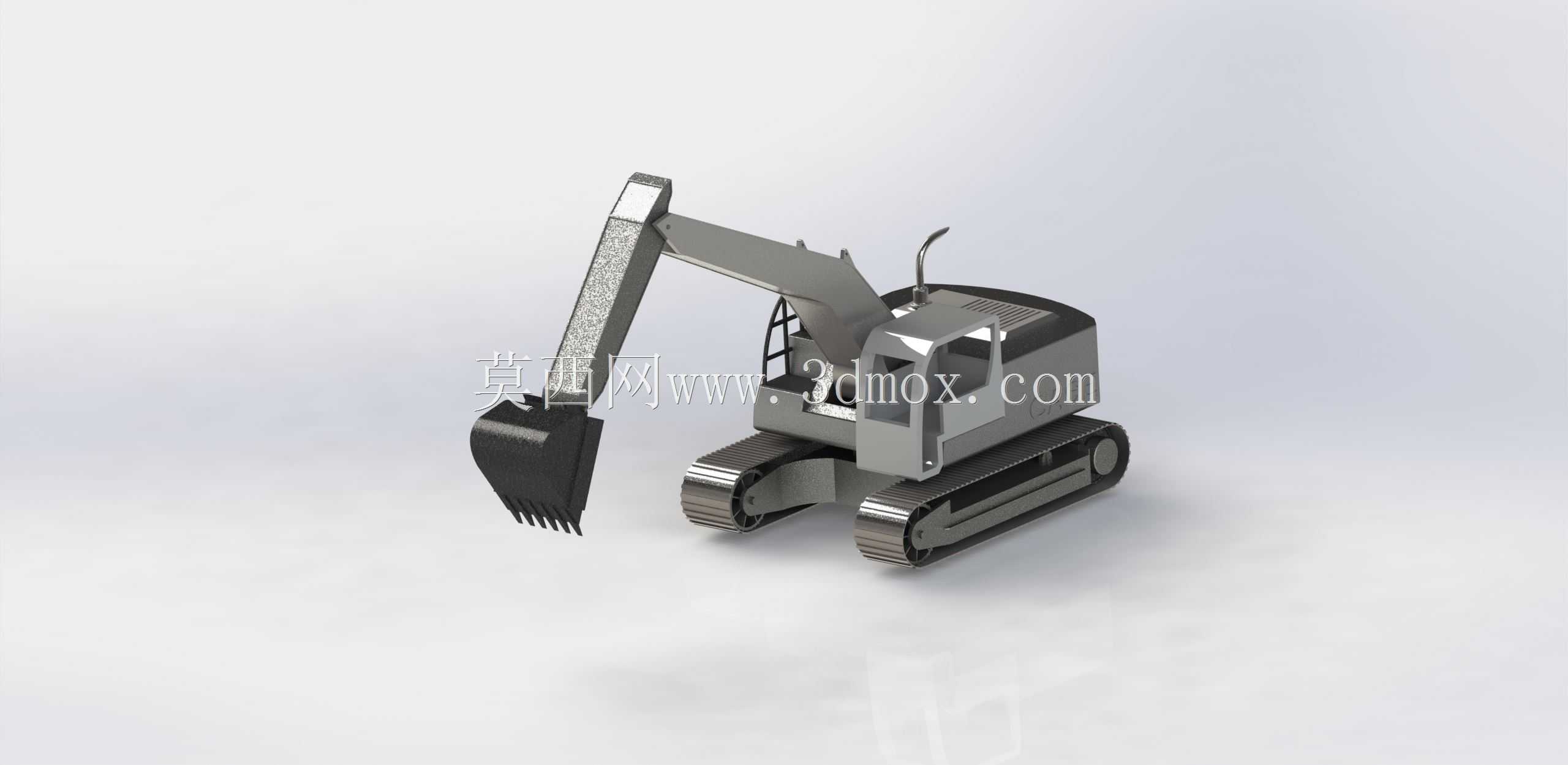

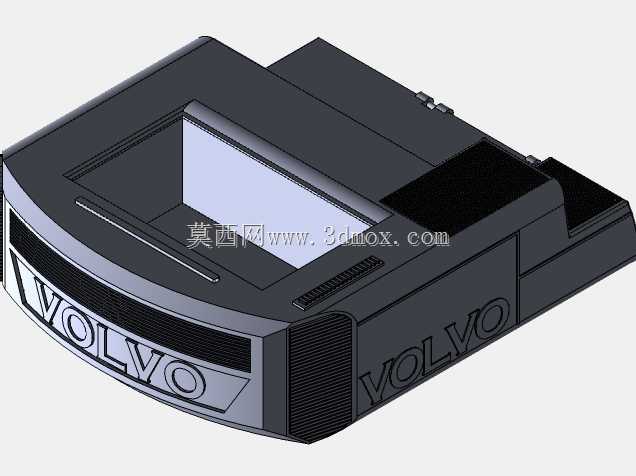

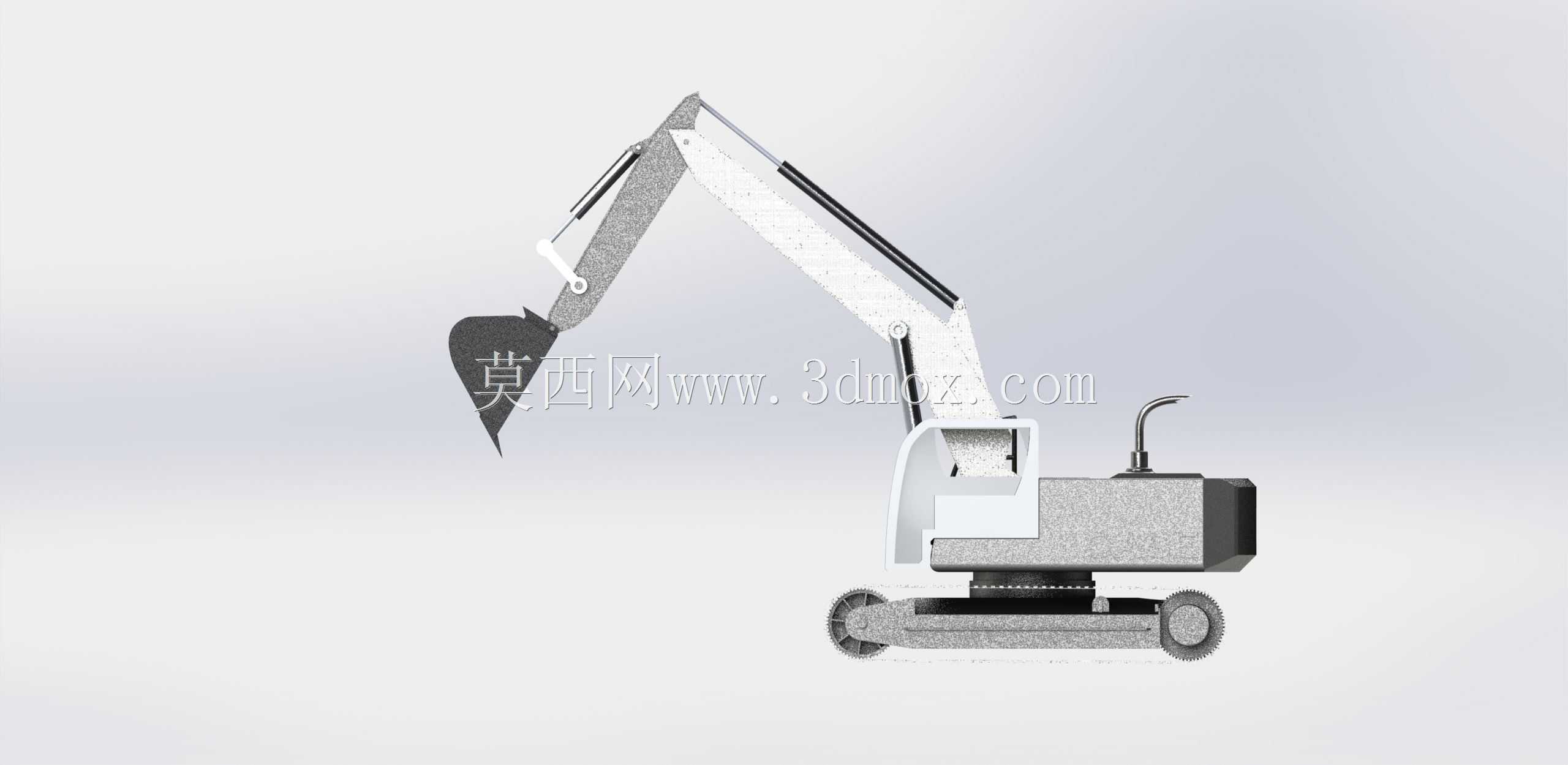

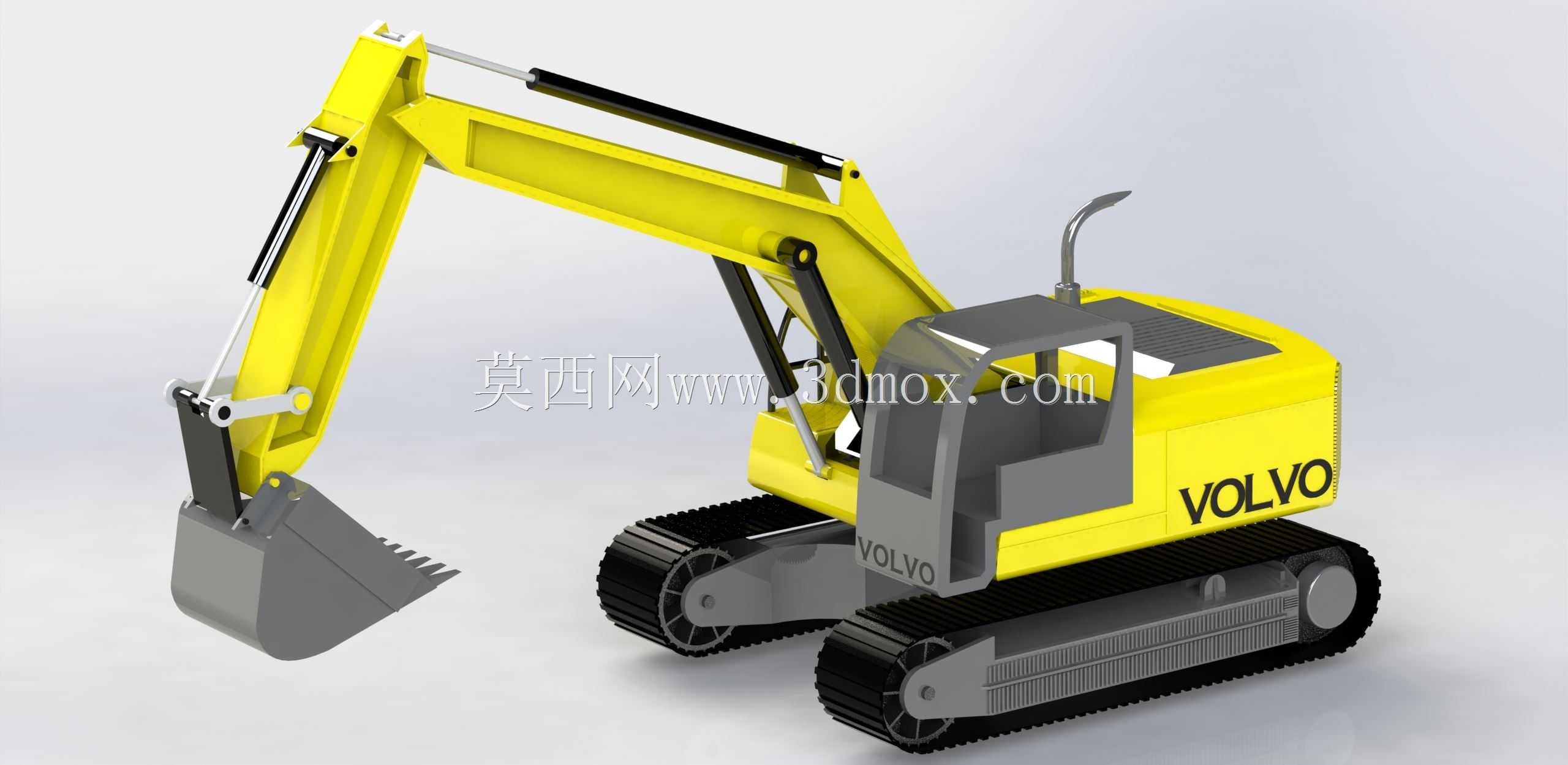

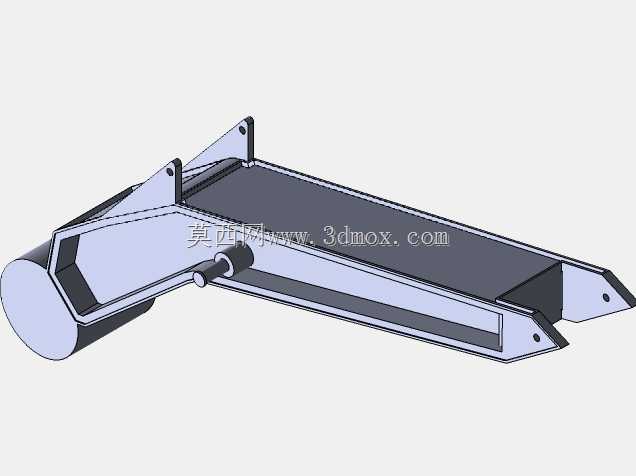

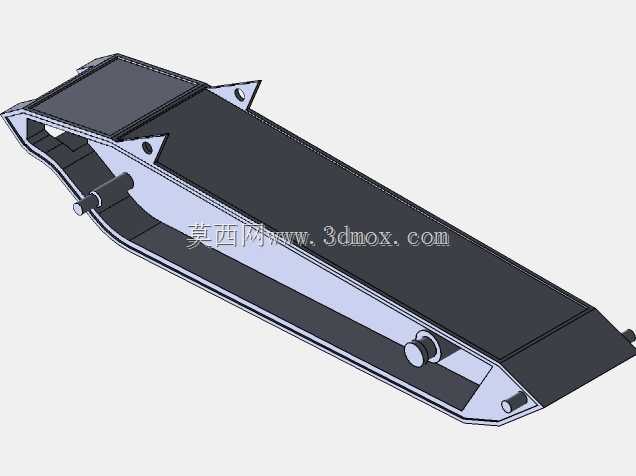

这款履带式液压挖掘设备的三维结构设计，核心围绕土石方作业、基坑开挖、物料装卸等工程场景的实际需求展开，在结构布局上充分考虑了复杂工况下的作业稳定性与动作灵活性。整机采用履带行走机构设计，接地比压控制适配松软泥泞、碎石凹凸等非硬化施工场地，履带板的接地长度与轨距参数经过匹配校核，可在15度以内的坡面稳定停靠作业，避免侧倾风险，行走架的结构强度预留了足够的冲击余量，可承受碎石磕碰、重载转向带来的交变载荷。工作装置采用铰接式动臂、斗杆与挖斗的组合结构，各铰接点的销轴连接位置经过运动轨迹仿真验证，最大挖掘半径、最大挖掘深度与卸料高度的参数匹配覆盖了常规房建基坑开挖、市政管线沟槽作业、散状物料堆取的常用作业范围，动臂与斗杆的液压缸铰接点位置经过力臂优化，在挖掘作业的常用工况区间可获得更优的挖掘力输出，减少液压系统的溢流损耗。上部转台采用回转支承连接下部行走机构，可实现360度全回转作业，转台的布局将动力单元、液压阀组、驾驶室、配重块进行了合理的重量分配，在满斗回转工况下可保证整机重心始终落在履带支撑边界内，避免倾翻风险，驾驶室的视野设计充分考虑了挖掘作业时的前方、侧方视线需求，操作位的布置符合人机工程学要求，常用操作手柄的布置范围在操作人员上肢舒适操作区间内，减少长时间作业的疲劳感。挖斗的斗型设计针对土方作业优化，斗齿的排布角度与斗唇的耐磨结构预留了易损件更换的安装空间，斗体的弧度设计可减少物料粘附，提升满斗率。液压管路的布置沿着动臂、斗杆的结构内侧走线，通过管夹固定避免作业过程中与周边结构发生剐蹭磨损，管路的弯曲半径符合液压系统安装规范，减少管路弯折带来的流阻损失与疲劳损坏风险。整机的外形尺寸在满足作业参数要求的前提下，控制了运输状态的宽度与高度，可满足常规平板拖车的公路运输要求，无需额外拆解即可完成转场运输，各部件的检修口位置预留了足够的操作空间，方便日常保养时对滤芯、油位、铰接点润滑点的检查与维护。
