精密锥形定位分度柱塞结构设计

　　在工装夹具、自动化生产线转位机构、机床分度工作台、焊接变位器等需要频繁实现工位切换与精准定位的场景中，分度柱塞是承担定位锁紧功能的核心基础元件，其定位精度、复位可靠性直接决定整套设备的工位重复定位误差。这款锥形结构分度柱塞，针对传统圆柱销式分度件易磨损、卡滞、定位间隙随使用时长增大的痛点做了结构优化，锥面配合的形式能在柱塞伸出时自动消除配合间隙，即便配合副存在微量磨损，也能依靠锥面的进给补偿保持稳定的定位精度，不会出现长期使用后定位窜动的问题。

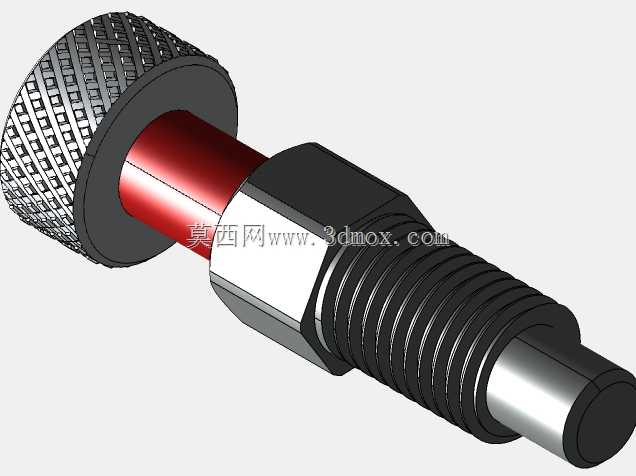

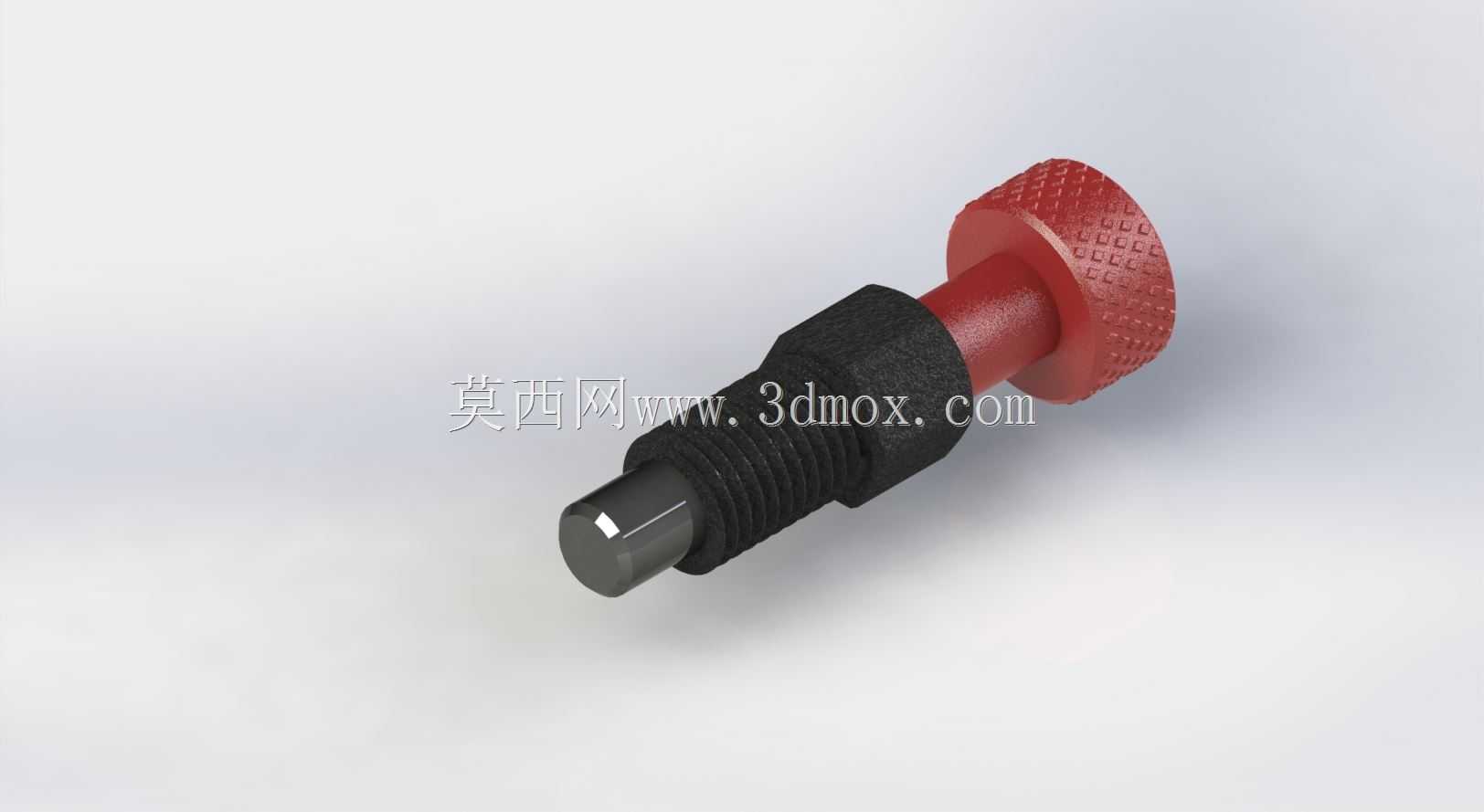

　　从结构设计逻辑来看，这款柱塞采用分体式功能段划分：头部的滚花旋钮采用大直径网纹滚花设计，滚花纹理的深度与齿距经过适配，手动操作时能提供足够的摩擦力，即便操作人员佩戴防滑劳保手套，也能轻松完成柱塞的提拉解锁动作，不会出现打滑脱手的情况；旋钮下方的红色段为柱塞的行程限位段，与主体安装座配合限制柱塞的伸缩行程，避免提拉过度导致内部复位弹簧脱出，同时醒目的红色也能作为工位状态标识，操作人员远距离就能判断柱塞当前处于锁紧还是解锁状态；中间的黑色六角段为安装基准段，采用标准外六角结构，安装时可以直接用普通开口扳手或套筒锁紧，不需要额外设计防转结构，安装螺纹采用标准公制细牙螺纹，螺距小、自锁性好，安装后不会因为设备运行的振动出现松动；前端的锥形定位销是核心功能段，锥度采用小角度自锁锥度，插入定位孔后能实现无间隙贴合，销的端部做了小尺寸倒角，即便分度盘存在微小的位置偏差，也能顺利导入定位孔，不会出现顶死无法入位的情况。

　　在安装边界上，这款柱塞的安装螺纹段长度适配10-25mm厚度的安装板，安装时只需要在安装板上加工对应规格的螺纹过孔，从安装面后侧锁紧六角螺母即可完成固定，不需要额外加工复杂的安装沉孔或定位槽；柱塞的伸缩行程控制在合理范围，既保证足够的定位销插入深度，避免受侧向力时销子变形断裂，也不会因为行程过长导致解锁时需要的操作空间过大，适配多数紧凑布局的分度机构。实际使用中，这类锥形分度柱塞常搭配带对应锥孔的分度盘使用，在多工位回转工装、焊接夹具的转位锁紧、专用机床的档位切换、检测设备的工位固定等场景中，能承受一定的侧向切削力与工装冲击力，内部的复位弹簧采用优质弹簧钢制作，经过疲劳强化处理，长期反复伸缩也不会出现弹力衰减或断裂的问题，日常维护只需要定期在螺纹与伸缩配合面涂抹少量润滑脂，就能保证长期顺畅运行，不会出现卡滞问题。
