韦小宝5V微型控制电路板结构设计

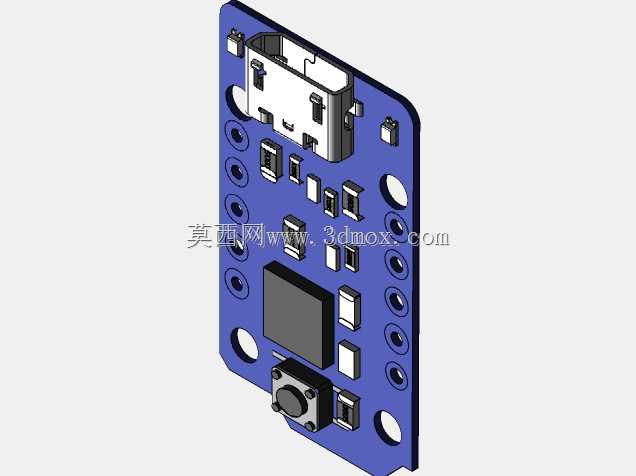

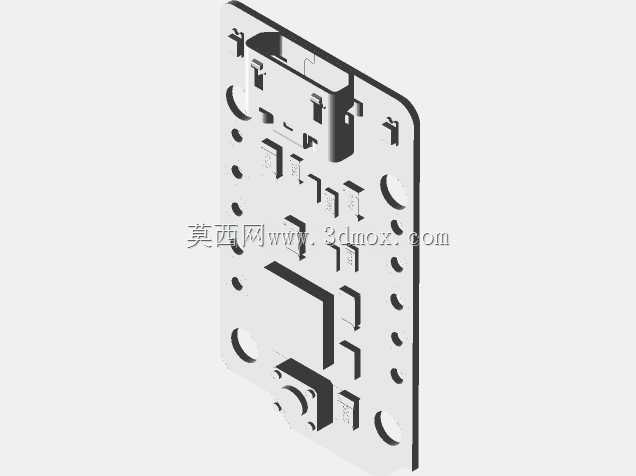

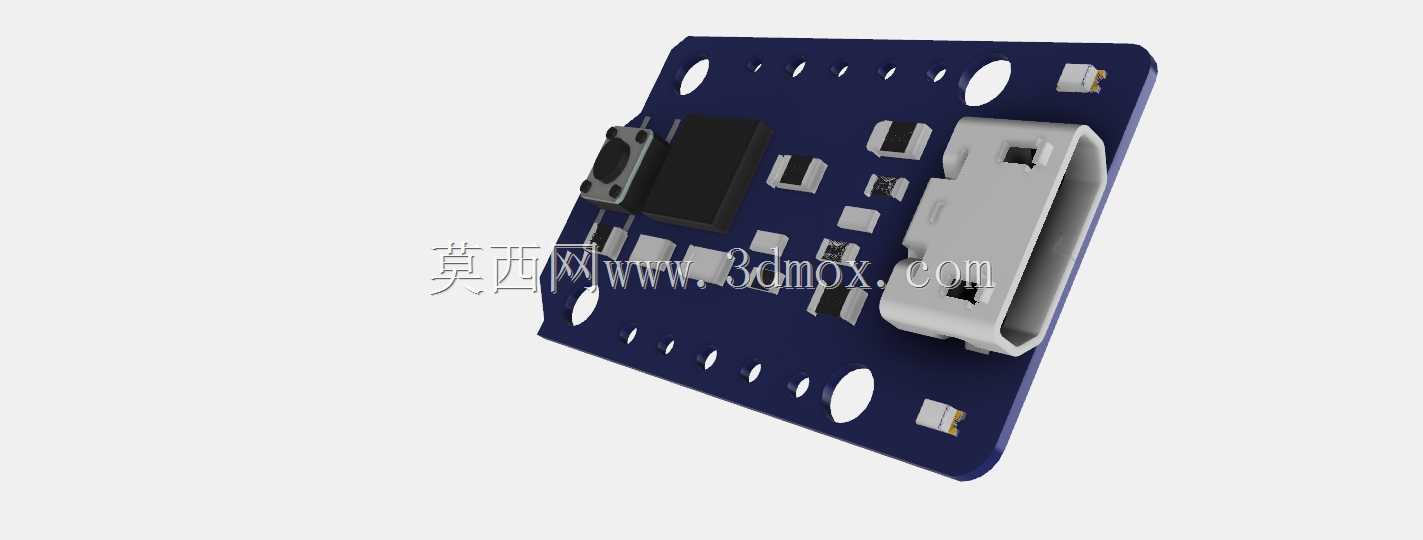

这款5V微型控制板的结构设计，首先要考虑嵌入式小型电子项目的实际安装需求，板体采用圆角矩形切边设计，四个角预留了标准安装孔位，孔位间距适配常见的小型设备壳体安装柱尺寸，无需额外制作转接支架即可直接固定在3D打印外壳、小型教具壳体或者DIY电子装置的内部安装位上，板体边缘做了圆弧过渡处理，避免安装过程中板边毛刺划伤线材或者操作人员手指。板载接口的布局经过反复调整，USB供电接口布置在板体侧边突出位置，插入数据线时不会和板上其他元件产生干涉，接口周围预留了足够的插拔操作空间，即使戴防静电指套操作也能顺利完成线材插拔。核心主控芯片布置在板体中心区域，周围的阻容元件按照信号流向依次排布，既缩短了高频信号的走线长度，降低信号干扰风险，也给后续手工焊接维修预留了足够的烙铁操作空间，不会出现元件过于密集导致连锡、拆件困难的问题。板上的状态指示元件布置在靠近板边的位置，安装到壳体内部后可以对准壳体上预留的指示灯开孔，无需额外加装导光件就能清晰观察设备运行状态。从实际应用场景来看，这款控制板可以作为小型智能硬件的核心控制单元，适配桌面迷你小装置、学生电子竞赛作品、小型互动文创饰品的控制需求，5V的供电参数可以直接适配常见的USB供电场景，搭配普通充电宝、电脑USB接口、手机充电头就能直接工作，不需要额外设计变压电路。设计过程中充分考虑了量产加工的工艺要求，所有元件的封装都选用通用SMT贴片规格，板上没有设计特殊异形元件，贴片加工时可以直接走标准SMT产线，不需要定制特殊吸嘴或者加工治具，能够有效降低批量生产的加工成本。板体的厚度选用常规PCB板厚，整体结构强度足够，日常插拔接口、安装固定过程中不会出现板体弯折导致元件脱焊的问题，安装孔位周围做了露铜加固处理，多次拧动固定螺丝也不会出现孔位铜皮脱落的情况。接口的固定脚做了加强焊接设计，频繁插拔USB线材也不会出现接口松脱的故障，能够满足日常反复使用的强度要求。
