FRC赛事双电机NEO转向轮组结构

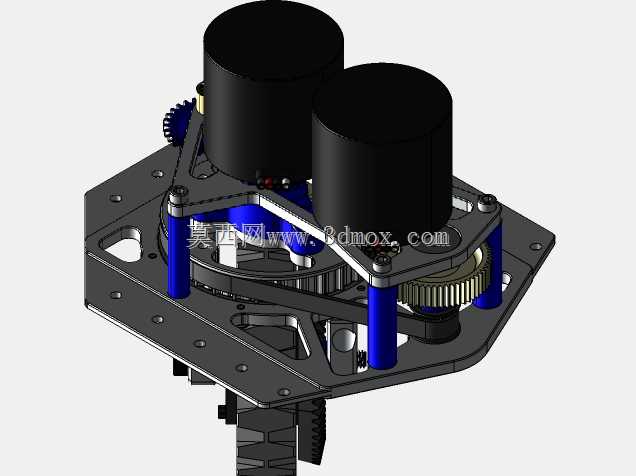

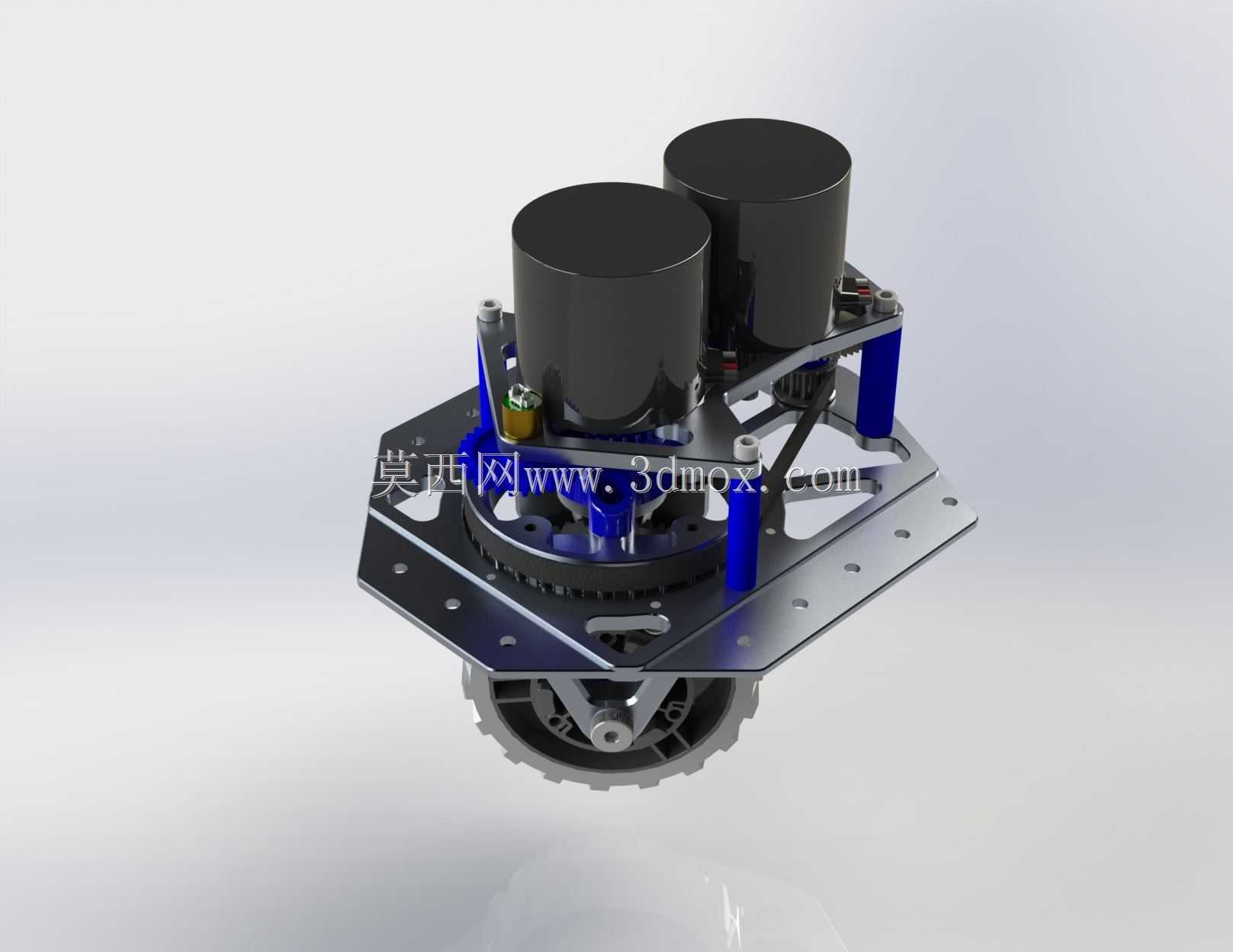

该转向轮组主要面向青少年机器人竞赛场景设计，可直接适配FRC赛事机器人底盘的单轮位安装需求，作为底盘全向移动的核心执行单元，承担单轮的行进驱动与360度转向动作输出，配合底盘其余轮组可实现机器人横移、自旋、斜向行进等全向移动动作，满足竞赛场景下快速走位、避障、对位取放物料的动作需求。从结构设计逻辑来看，该模块采用双电机同轴布置的动力方案，将两个驱动电机竖向固定在顶部安装板上，通过齿轮传动结构将动力传递至下方的行走轮，同时转向动力通过独立的传动链路驱动整个轮架绕中心竖轴旋转，两套传动链路互不干涉，避免了传统单电机转向轮组动力不足、转向响应滞后的问题。安装边界方面，模块顶部预留了标准的孔位安装阵列，可直接通过螺栓固定在机器人底盘的铝型材框架上，安装板的孔位间距适配FRC赛事常用的1英寸孔距型材标准，不需要额外加工转接板即可完成装配；轮组整体的竖向高度经过压缩，在保证内部齿轮啮合空间、电机安装空间的前提下，尽可能降低了模块整体的重心高度，减少机器人高速行进、急转向时的侧倾风险。功能特性上，该转向轮组的转向角度没有机械限位，可实现连续360度旋转，配合双电机的大扭矩输出，在机器人满载状态下也能完成快速转向动作，轮架侧面的支撑柱采用高强度硬质阳极氧化铝合金材质，既承担电机安装的定位支撑作用，也能承受竞赛场景下的碰撞冲击，避免撞击导致电机移位、齿轮错位的问题。设计过程中针对传动间隙做了专门优化，齿轮组的啮合间隙控制在合理范围内，既不会因为间隙过大导致转向虚位，也不会因为过盈配合导致传动阻力增大、电机负载过高；底部行走轮采用高摩擦系数的橡胶材质轮面，在竞赛场地的地毯地面上可以提供足够的抓地力，避免急加速、急转向时出现打滑问题。整个模块的走线空间预留充足，电机的动力线、编码器线可以从安装板的预留穿线孔引出，顺着底盘型材的走线槽布置，不会出现线缆缠绕到转向结构、被轮组卷入的问题，适配赛事场景下快速拆装、快速检修的需求，不需要拆解整个轮组即可完成电机更换、齿轮间隙调整等维护操作。
