Arduino开源移动巡检机器人结构设计

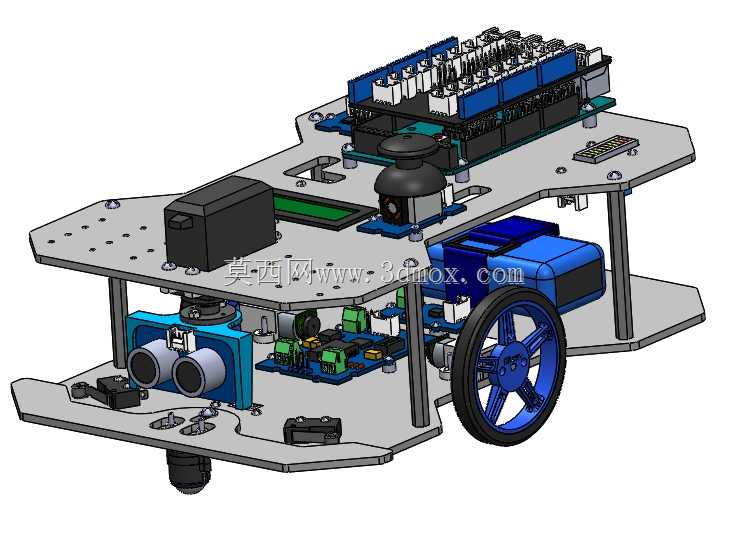

这款基于Arduino与Grove生态搭建的移动机器人，核心面向室内教学实训、小型仓储巡检、实验室环境数据采集等场景设计，整体采用双层板式承载结构，下层底盘负责行走驱动与前置环境传感布置，上层板预留标准化安装孔位，可灵活扩展各类功能模块。行走部分采用单轮差速辅助万向轮的布局，单侧驱动轮通过直连减速电机输出扭矩，配合前置万向从动轮实现小半径转向，底盘离地间隙经过测算，可平稳通过室内常见的5mm以内线缆、接缝等障碍，不会出现卡滞情况。前置位置集成了超声测距模块，安装位预留了俯仰调节余量，可根据实际检测需求调整探测角度，覆盖前方0.02m到3m范围内的障碍物检测，底盘下方预留的安装位可加装灰度传感器或循迹模块，满足固定路径循迹行走的需求。上层承载板采用镂空减重设计，在保证结构刚性的前提下降低整体自重，板上的标准化孔位完全兼容Grove系列模块的安装尺寸，可直接堆叠安装主控板、继电器组、通讯模块、显示单元等组件，不需要额外加工转接件。设计阶段充分考虑了布线合理性，两层板之间预留了穿线过孔，驱动线、传感线可通过过孔规整排布，避免线缆与运动轮、活动部件产生干涉。供电模块采用独立舱位布置，与主控、传感区域做了物理分隔，减少电源纹波对传感信号的干扰，电池舱预留了快拆结构，可快速更换供电电池满足长时间作业需求。整体结构的安装边界经过校核，所有外接模块的突出量都控制在底盘轮廓以内，避免行走过程中发生刮碰，各支撑柱采用等长标准铜柱，上下层板平行度公差控制在0.2mm以内，保证上层安装的各类传感模块水平度符合检测要求。从结构设计角度看，这款机器人的模块化程度极高，所有非定制件都采用标准五金件与开源硬件通用件，加工成本低、组装调试难度小，既适合作为高校机器人教学的实训载体，也可作为二次开发的基础移动平台，通过更换上层功能模块即可拓展环境监测、物料搬运、视觉识别等不同功能，不需要对底盘结构做大幅修改。
