四爪卡盘式3D打印后处理旋转工作台

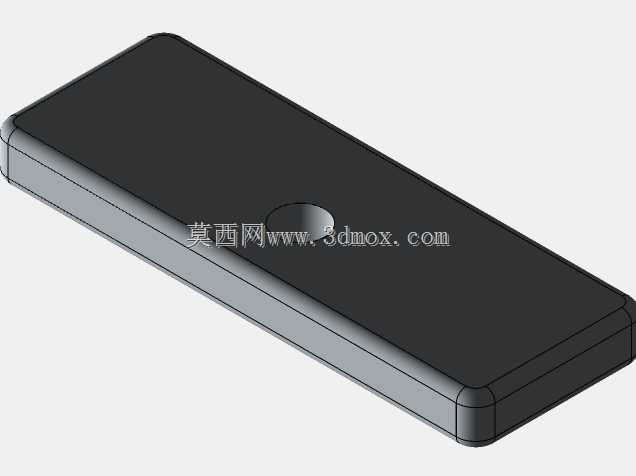

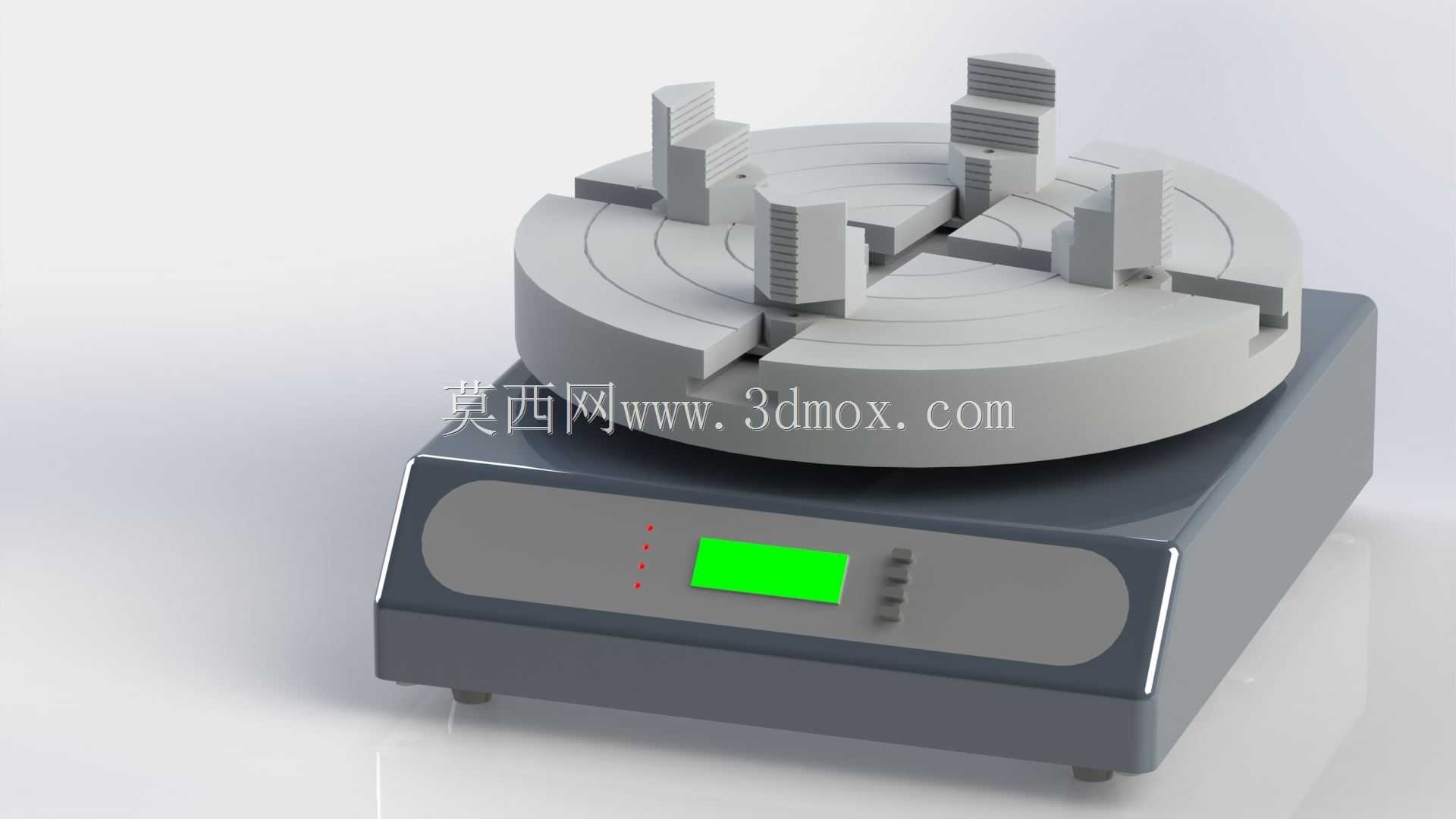

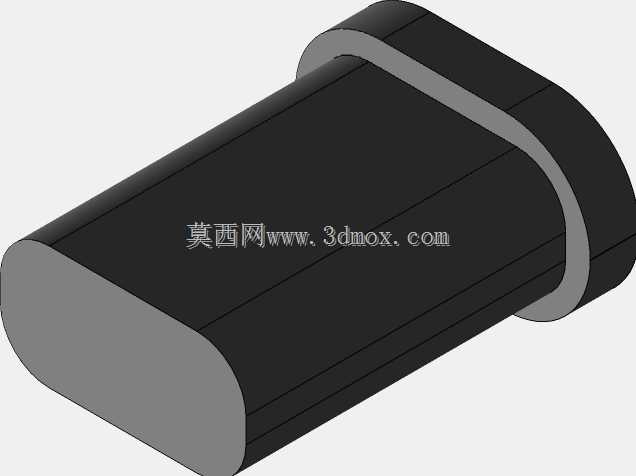

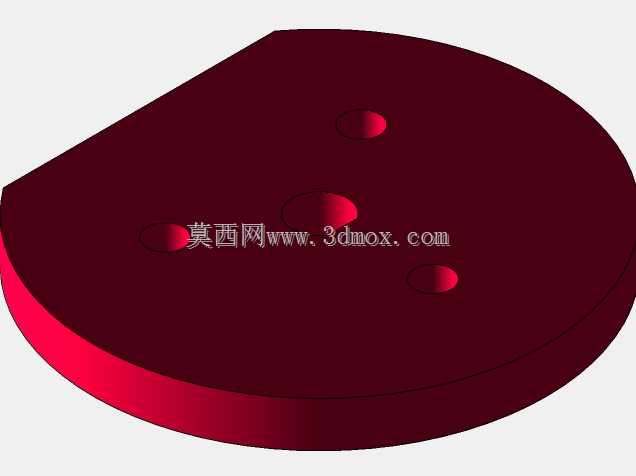

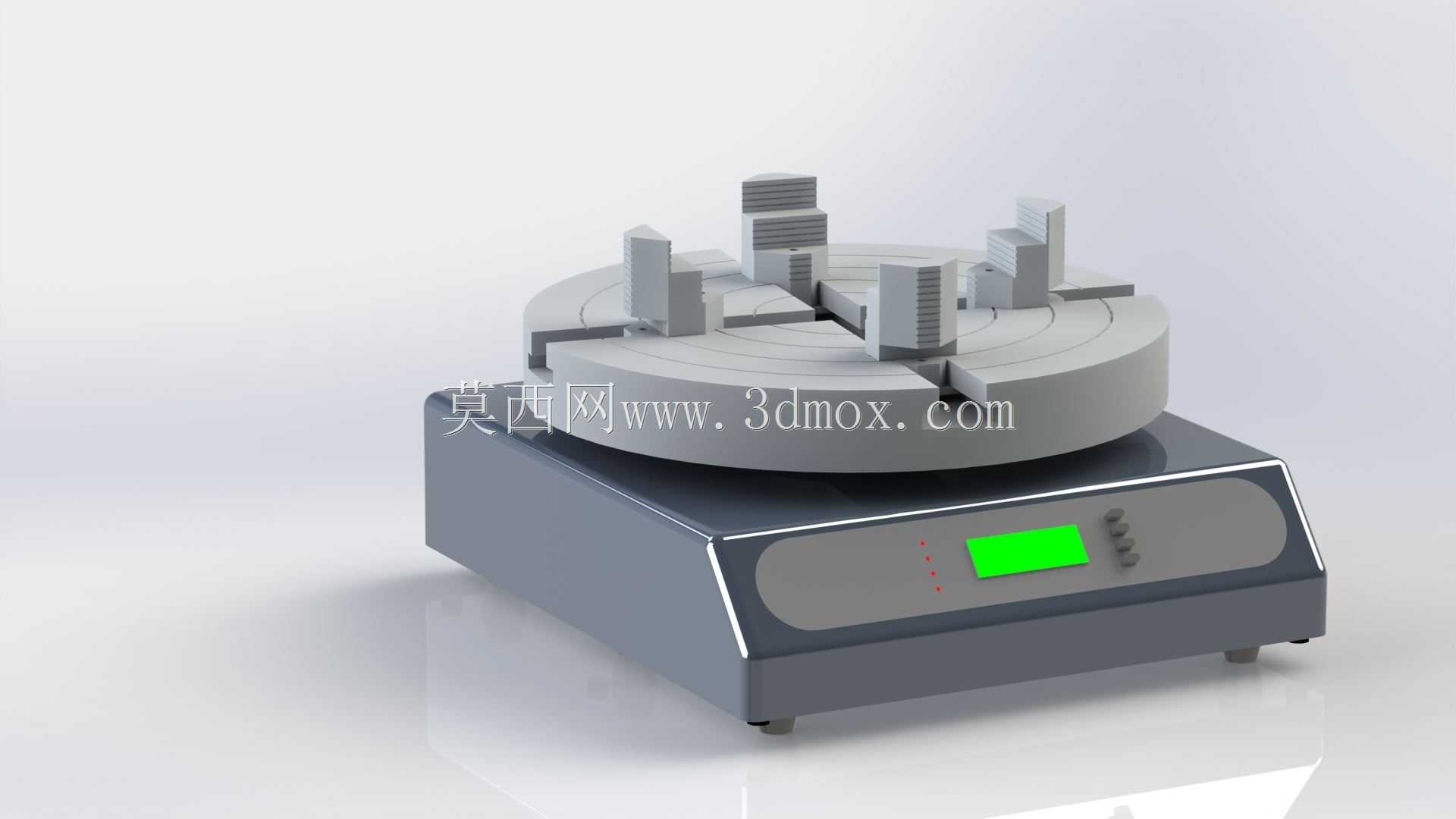

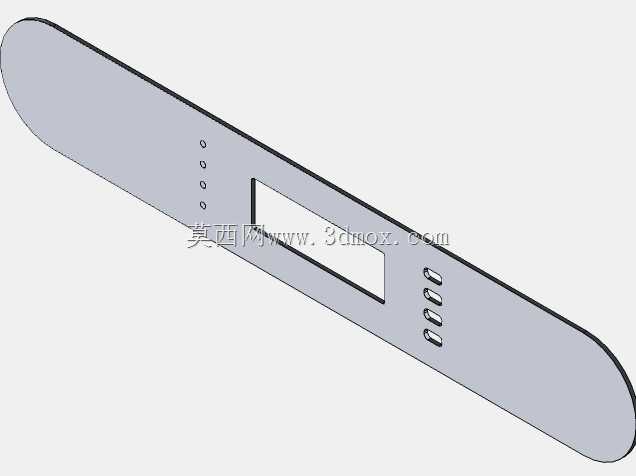

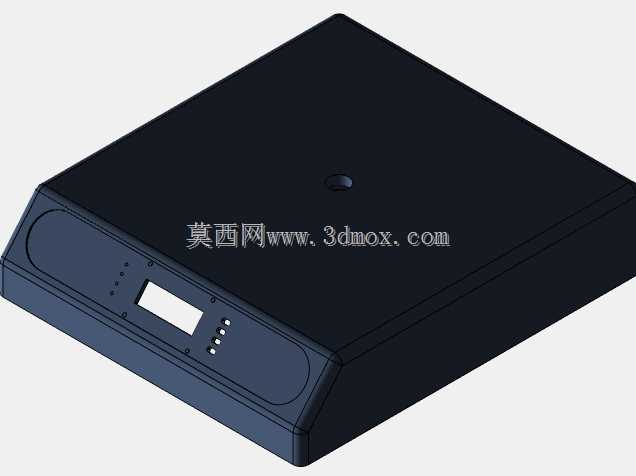

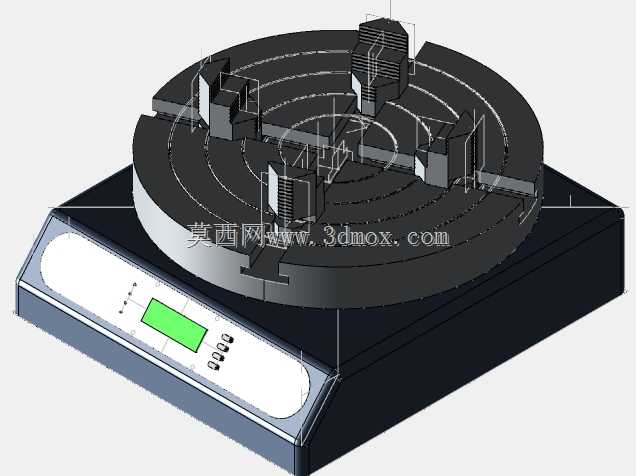

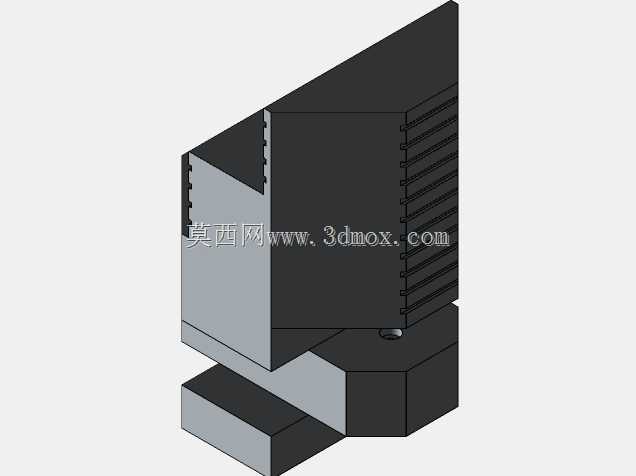

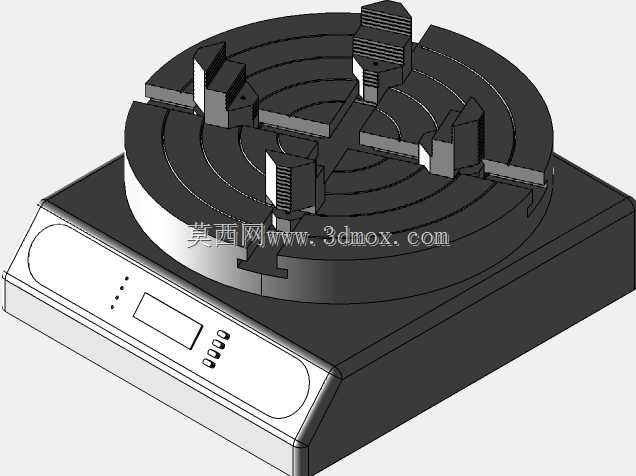

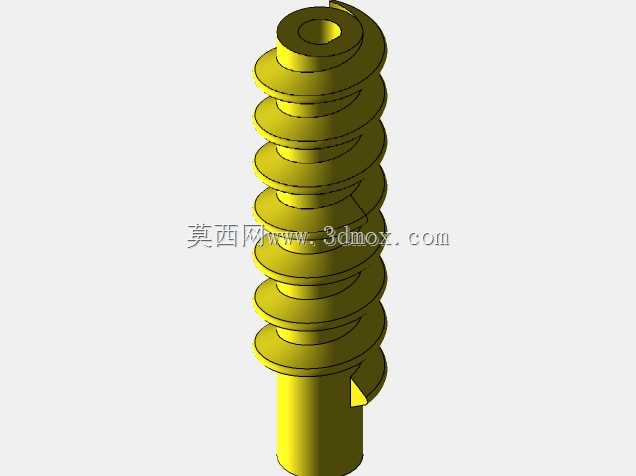

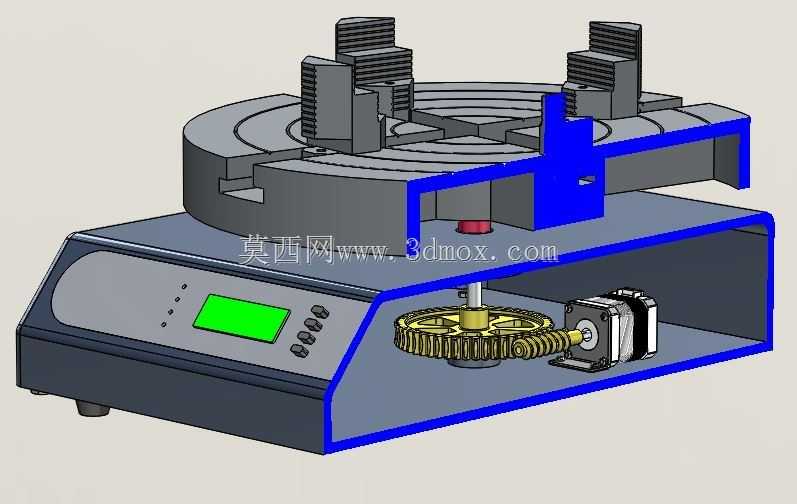

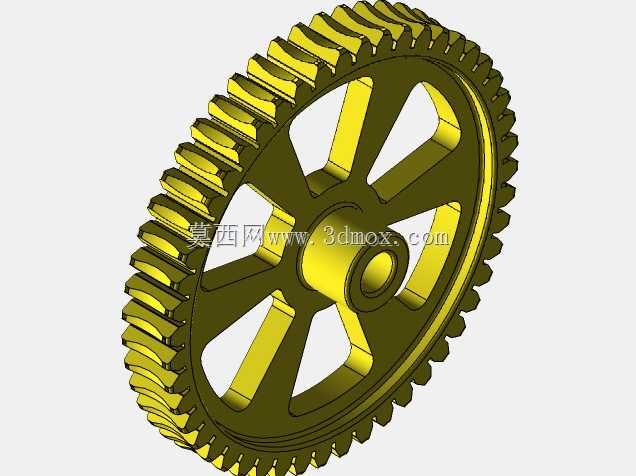

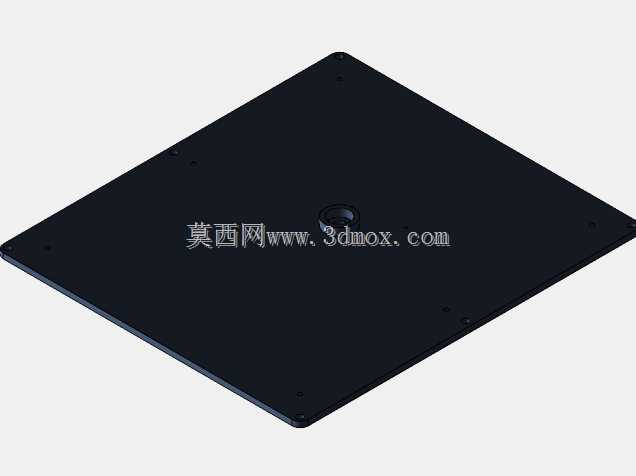

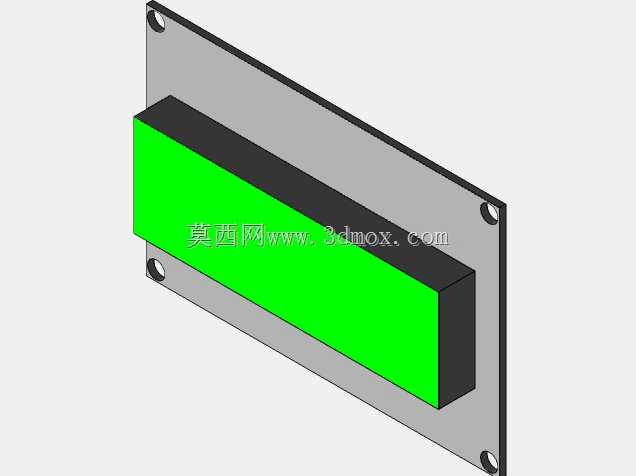

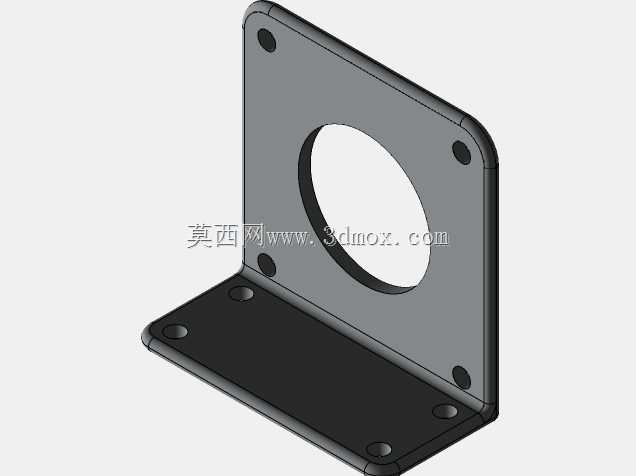

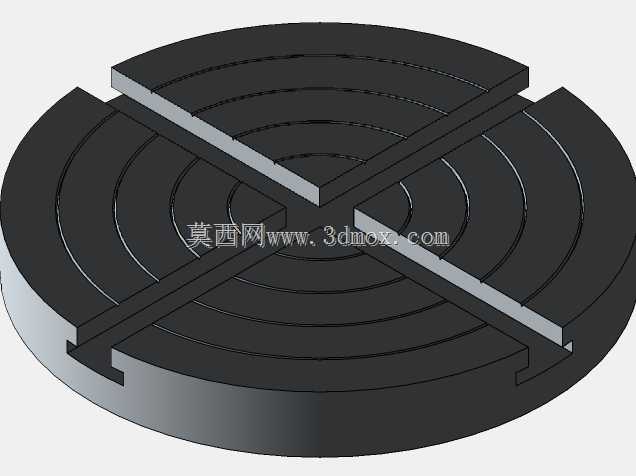

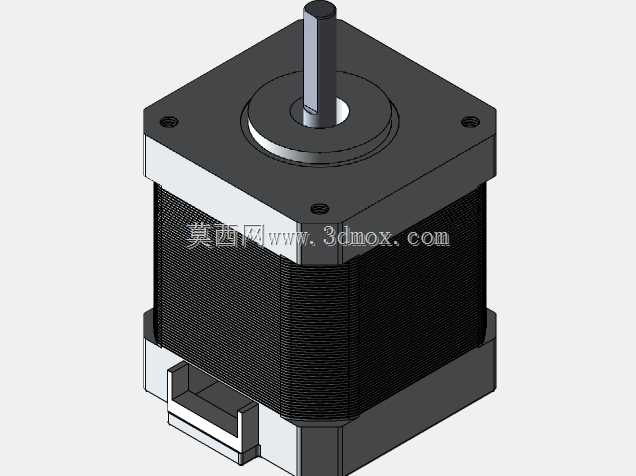

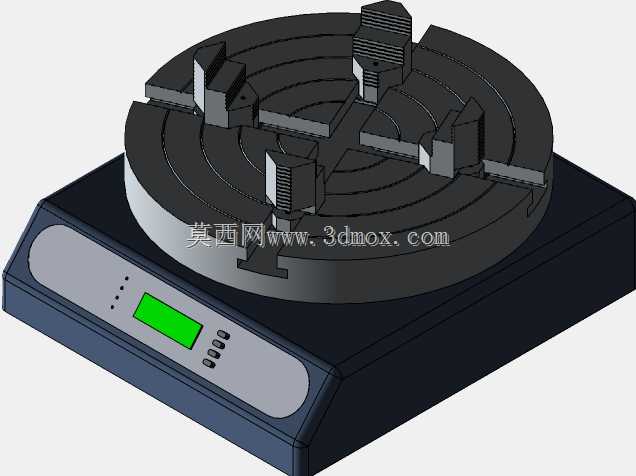

在增材制造生产流程中，打印完成的工件往往需要经过支撑去除、表面打磨、喷涂上色、尺寸检测等多道后处理工序，传统作业中多采用固定工作台放置工件，处理不同面时需要人工反复拆装、翻转工件，不仅操作效率低，反复装夹还容易刮伤工件表面，对于异形结构的3D打印件，普通平口钳、简易夹具还存在装夹定位不稳、夹持范围受限的问题，这款带四爪卡盘的旋转工作台正是针对这类场景设计的专用承载工装。从结构设计逻辑来看，上部的卡盘采用四爪独立可调结构，区别于三爪自定心卡盘的同轴夹持特性，四爪可单独调整行程，能够适配方形、异形、不规则轮廓的打印工件，单爪的夹持行程覆盖从小尺寸精密样件到大尺寸批量打印件的夹持需求，卡盘盘面预留的环形刻度槽可辅助操作人员快速判断工件旋转角度，在做圆周方向的等距后处理作业时能减少反复测量的步骤。动力传输部分采用蜗轮蜗杆传动结构，搭配NEMA17规格电机作为动力源，蜗轮副本身具备反向自锁特性，在断电或者停止驱动时卡盘不会随意转动，能避免后处理过程中工件移位导致的加工偏差，同时蜗轮传动的大减速比可以为卡盘提供足够的输出扭矩，即使承载重量较大的金属3D打印件，也能平稳完成旋转动作，不会出现卡顿、转动力矩不足的问题。控制区域集成了数码显示屏与状态指示LED，显示屏可实时显示当前旋转角度、转速参数，LED灯组通过不同亮灯状态对应设备运行、故障、待机等不同工况，操作人员无需凑近设备就能快速判断设备运行状态，操作按键采用侧置布局，避免作业过程中误触。设备底座采用一体化厚重结构设计，底部预留可调式支撑脚安装位，可根据工作台面的平整度调整支撑高度，保证旋转台工作时的水平度，减少旋转过程中的径向跳动，底座的外形边界充分考虑了车间桌面、后处理流水线工位的安装尺寸，可直接嵌入现有后处理工位台面，也可独立放置在工作台面上使用，不需要额外定制复杂的安装支架。在实际应用中，这款旋转台除了用于3D打印后处理工序，也可作为焊接工装、检测工装使用，在对工件做圆周方向的焊接、三维扫描检测时，可通过控制卡盘匀速旋转，配合焊枪、扫描头完成连续作业，减少人工转动工件带来的操作误差。卡盘的爪头采用可拆卸设计，可根据工件的材质更换软爪、硬爪，夹持软质光敏树脂打印件时使用尼龙软爪避免夹伤工件表面，夹持金属打印件时可更换淬火硬爪保证夹持刚性，整体结构的易维护性也做了充分考虑，传动部分的润滑注油孔预留于底座侧面，日常维护时不需要完全拆解设备即可完成润滑保养，延长设备的使用寿命。
