间歇传动槽轮式日内瓦机构结构设计

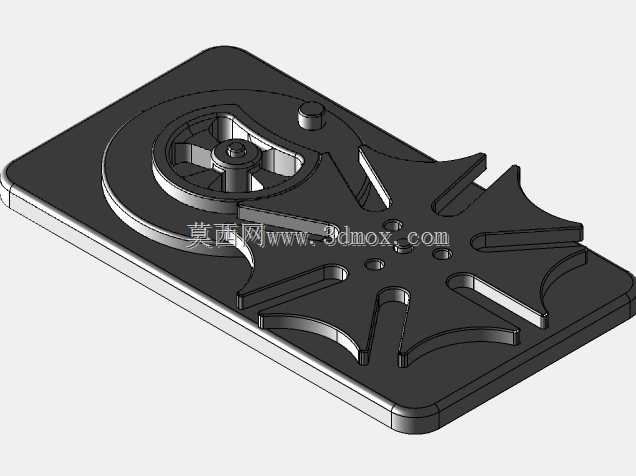

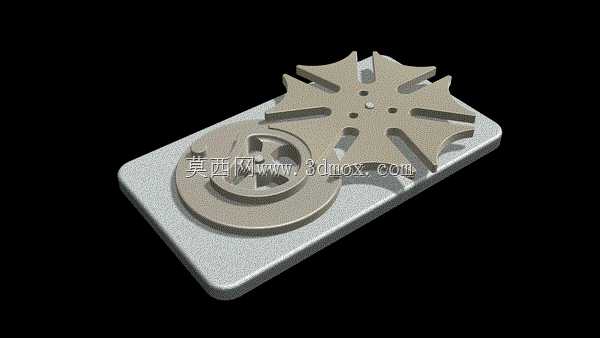

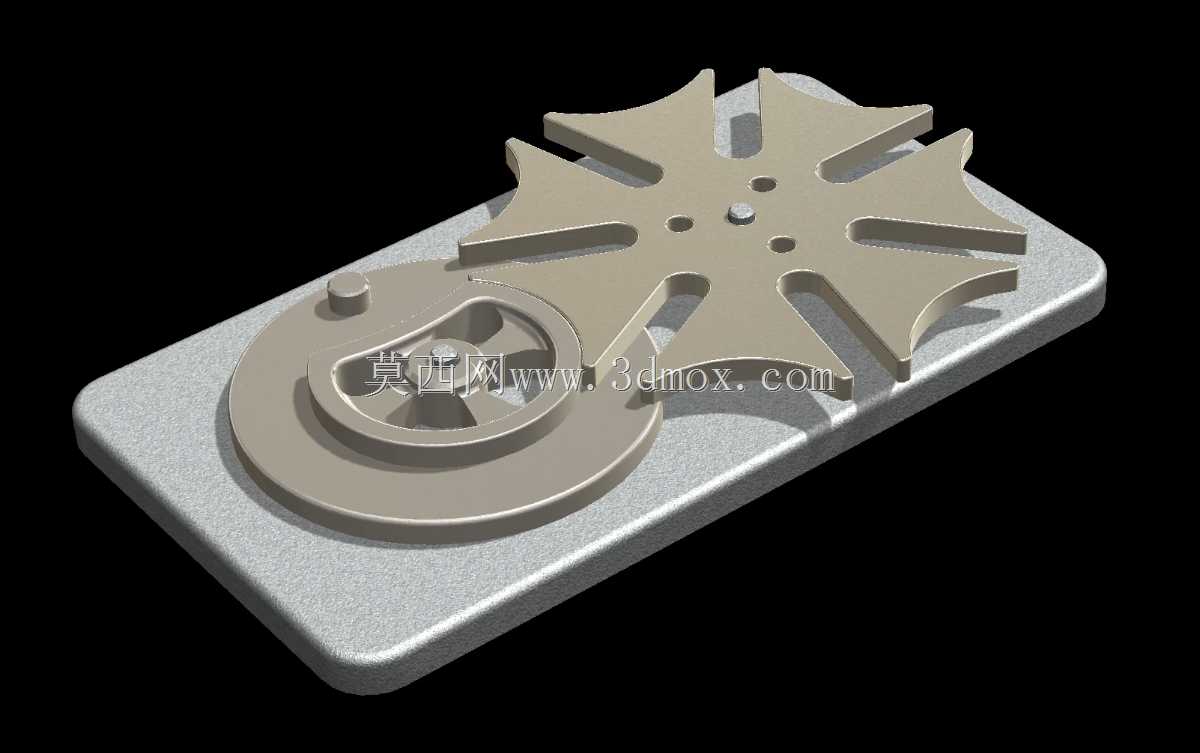

　　这类槽轮式间歇传动结构，常被应用在需要周期性转位、分度的工位场景里，比如多工位转盘装配线的转位驱动、胶片放映机的片槽进给、自动化包装线的间歇送料工位，核心作用是把主动件的连续匀速转动，转化为从动槽轮的周期性间歇转动，在每次转位完成后自带锁止定位特性，不需要额外增加定位销结构就能保证工位停留阶段的位置稳定性。从结构设计逻辑来看，主动拨盘上的圆柱销在进入槽轮径向导槽的阶段，会推动槽轮完成固定角度的转动，当圆柱销脱离导槽后，拨盘上的圆弧锁止面会和槽轮的凹弧面完全贴合，此时槽轮被完全锁止无法转动，直到拨盘转过对应角度，圆柱销再次进入下一个导槽，才会启动下一次转位动作。图中展示的是六槽结构的日内瓦机构，对应每次转位角度为60度，

　　可适配六个等分工位的转位需求，整体采用平板式集成安装结构，主动拨盘与从动槽轮都布置在同一块安装基板上，安装时只需要保证主动轴与从动轴的中心距符合设计公差，两轴平行度控制在0.02mm以内，就能保证传动过程无卡滞、锁止阶段无窜动。设计这类结构时，需要重点校核圆柱销进入导槽瞬间的切入角，避免出现刚性冲击，同时要控制锁止弧的配合间隙，间隙过大会导致工位停留时存在角度偏差，间隙过小则会出现转动卡滞、磨损加剧的问题。外形尺寸上，这类平板安装的日内瓦机构整体厚度可控制在20mm以内，安装基板的固定孔位可根据实际设备的安装空间灵活布置，不需要额外预留过大的避让空间，适合集成在紧凑型自动化设备的内部传动链路中。相比棘轮式间歇传动结构，

　　日内瓦机构的传动过程更平稳，转位过程的冲击更小，运行噪音更低，适合中高速的间歇转位场景，但设计时需要注意槽轮的槽数不能过少，槽数越少则转位时的角加速度越大，带来的冲击和磨损也会越明显，常规工业场景下四槽、六槽结构的应用最为广泛。在实际装配调试时，需要在拨盘圆柱销与槽轮导槽的配合面涂抹润滑脂，降低长期运行的磨损量，同时要保证主动轴的转动匀速性，避免转速波动导致转位精度下降。
