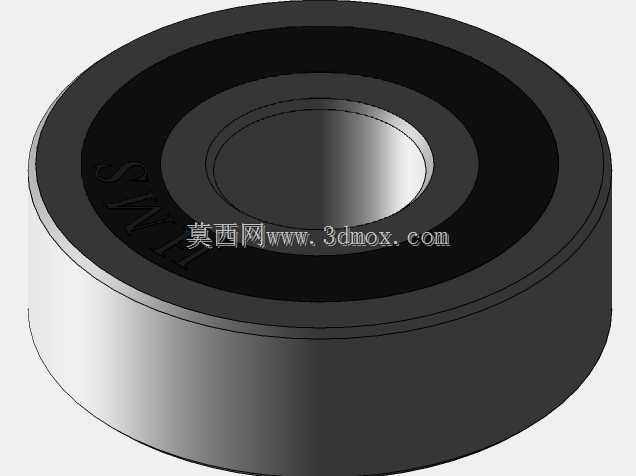

608-2RSH密封型深沟球轴承结构设计

在各类轻载旋转传动场景中，这类小尺寸深沟球轴承的应用覆盖范围极广，从家用小型电机、办公自动化设备的走纸辊轴，到工业流水线的小型从动滚轮、电动工具的输出端支撑，都能见到同规格轴承的身影。作为接触式密封结构的深沟球轴承，608-2RSH的核心设计目标是在有限的安装空间内，同时满足低摩擦运转、长效防异物侵入的使用需求，相比开式轴承，双侧带橡胶密封圈的结构可以阻挡外界粉尘、切削碎屑、少量飞溅液体进入滚道内部，避免滚动体与滚道接触面出现磨粒磨损，大幅延长维护周期，尤其适合不便频繁加注润滑脂的封闭式安装工位。从结构设计逻辑来看，该轴承的内圈、外圈均采用高碳铬轴承钢经淬硬处理，滚道截面为适配钢球曲率的圆弧槽，滚动体沿保持架均匀排布，运转时可同时承受径向载荷与少量双向轴向载荷，不会出现滚动体偏载卡滞的问题。安装边界上，该轴承内径为8mm，适配直径8mm的光轴配合安装，外径22mm可嵌入对应尺寸的轴承座孔内，安装时需注意轴与座孔的同轴度公差，避免过盈量过大导致轴承游隙过小引发运转温升过高。在三维建模过程中，需要重点还原密封圈与内圈密封槽的配合间隙、保持架的兜孔结构、滚道的曲率半径参数，这些细节直接影响后续做装配干涉检查、运动仿真时的结果准确性，尤其是做小型设备的整机传动结构设计时，轴承的安装位尺寸、轴向定位台阶的高度都需要和轴承的实际外形尺寸严格匹配，避免出现装配时轴承无法压装到位、运转时密封圈与相邻零件发生摩擦的问题。日常选型时，这类小尺寸密封轴承多用于转速中等、载荷不大的旋转工位，选型时需要结合实际工况的径向载荷大小、最高运转转速、工作环境的粉尘浓度来确认是否适配，不能仅凭尺寸参数直接替换使用。
