后驱式三摆线盘机器人驱动执行机构

该执行机构专为小型足式、轮式机器人的后驱关节设计，可直接集成于机器人腿部关节、轮组驱动端，替代传统“伺服电机+外置减速器”的分体式驱动方案，大幅缩减驱动单元的轴向安装空间，适配桌面级小型服务机器人、教育竞赛机器人、轻量化巡检机器人的动力输出需求，尤其适合对关节自重、安装体积有严格限制的移动机器人场景，可直接为机器人行走、转向动作提供大扭矩低转速的动力输出。

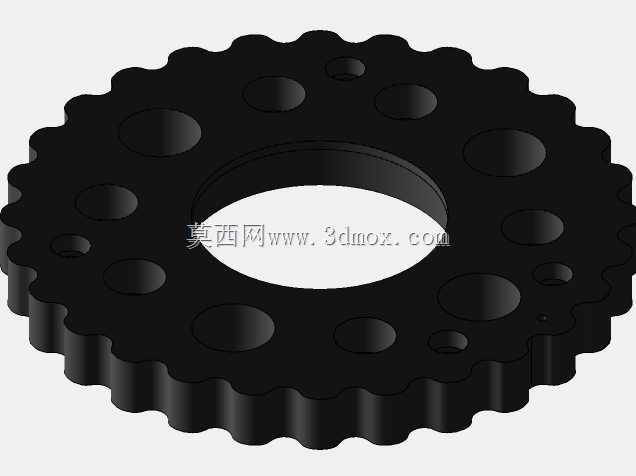

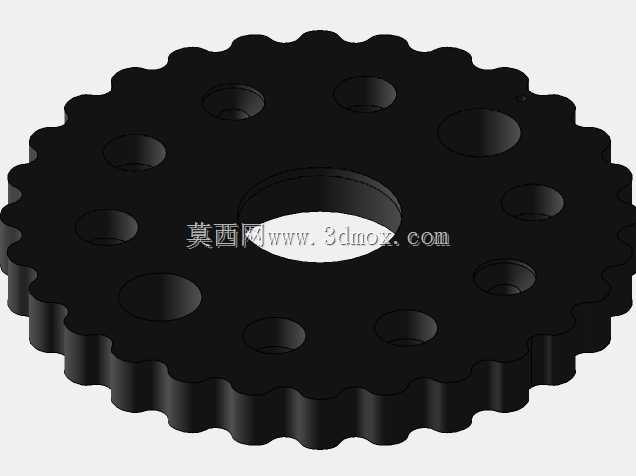

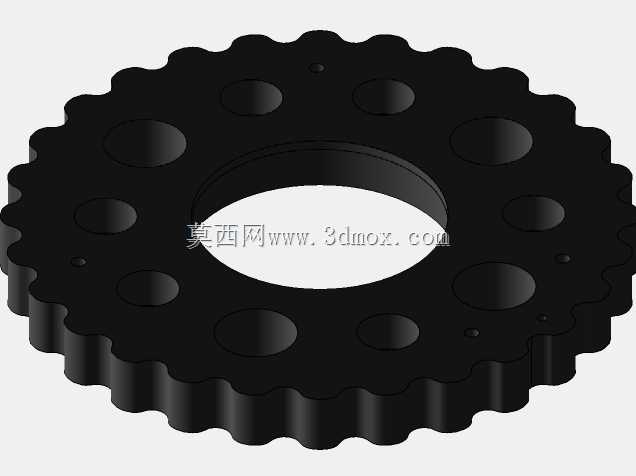

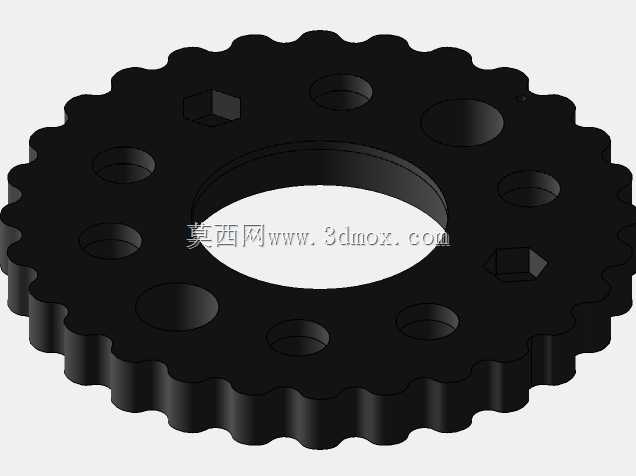

结构上采用三摆线盘的摆线传动构型，相比单摆线盘设计，三摆线盘呈120°相位差排布，可有效抵消传动过程中的径向不平衡力，降低运转振动与噪音，同时提升整体承载能力，减速比设定为1:28，可将配套无刷直流电机的高转速低扭矩输出，转换为关节所需的低转速大扭矩动力，传动回程间隙小，传动效率高于同减速比的普通行星齿轮减速器，适合机器人关节需要频繁正反转、精准位置控制的工况。

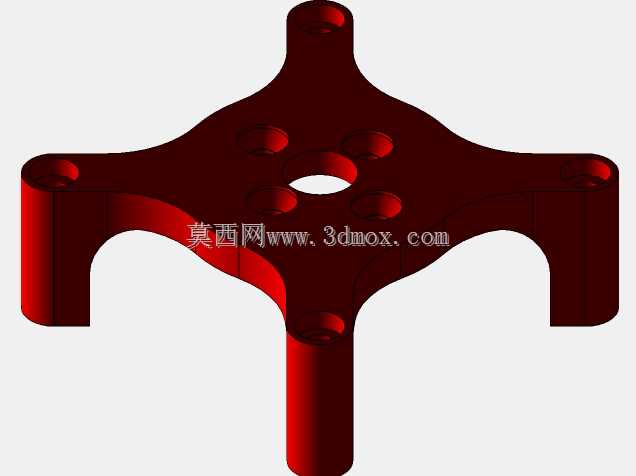

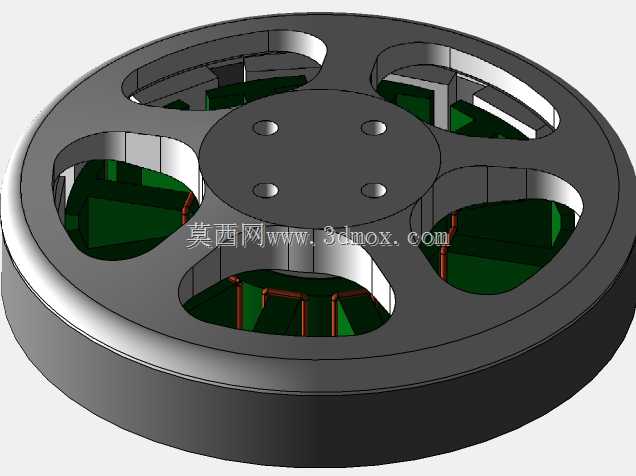

设计过程中优先考虑了3D打印加工的工艺适配性，所有非标准结构件的壁厚、支撑结构均针对FDM、光固化3D打印的工艺特性做了优化，避免大角度悬空结构，无需额外添加过多打印支撑即可完成加工，方便研发阶段的快速迭代验证。动力端适配5010规格无刷直流电机，位置反馈集成AS5600磁性编码器，可实现输出端的闭环位置控制，满足机器人关节的位置精度要求。

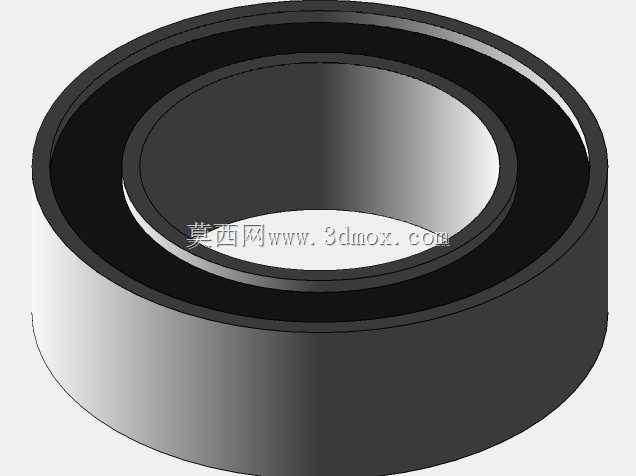

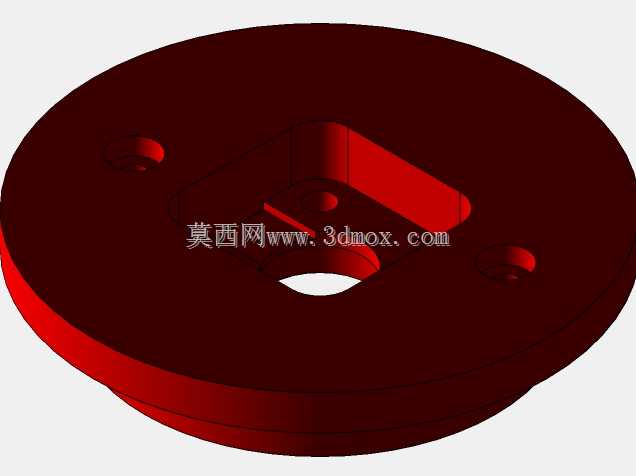

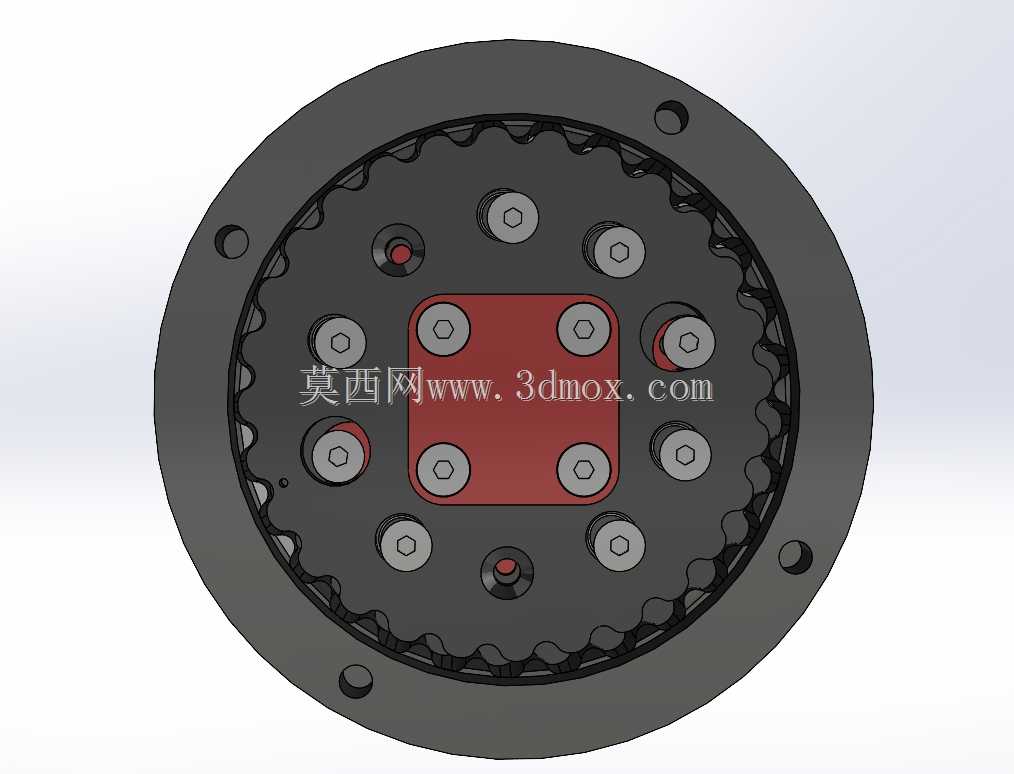

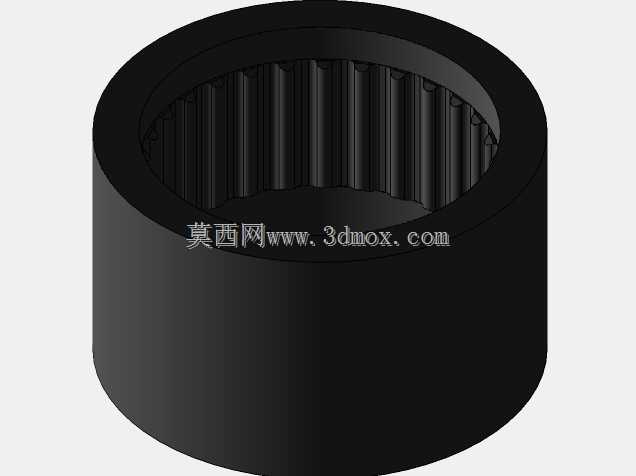

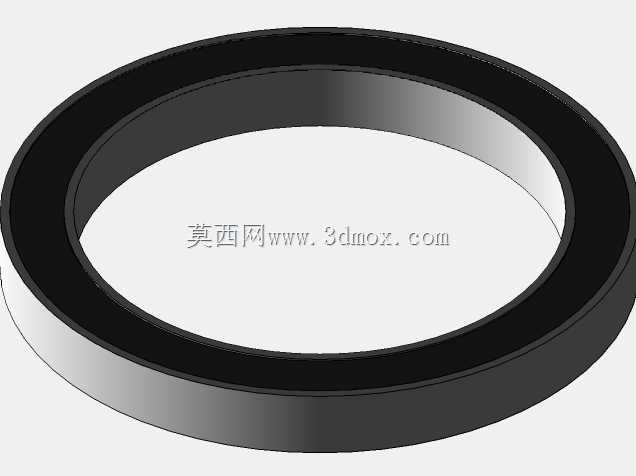

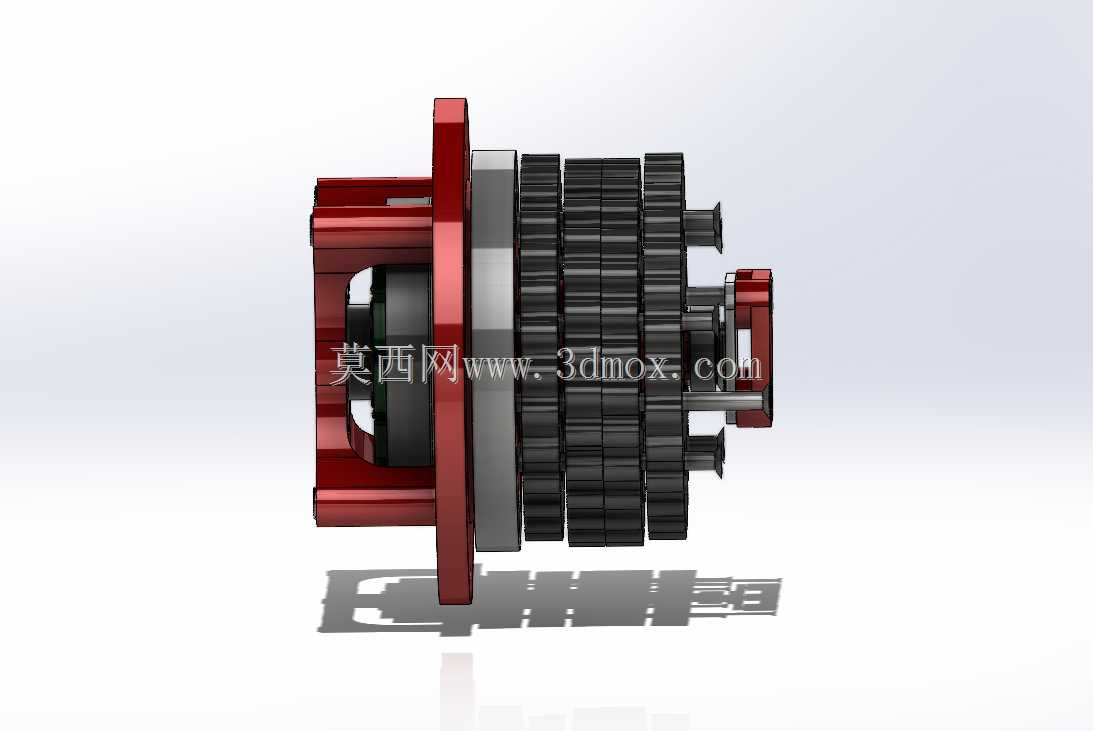

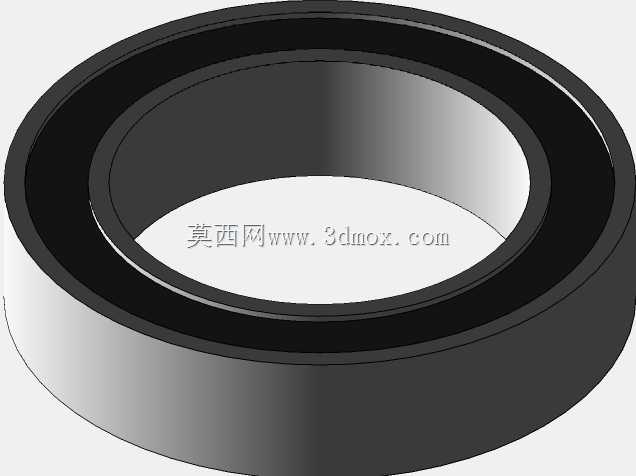

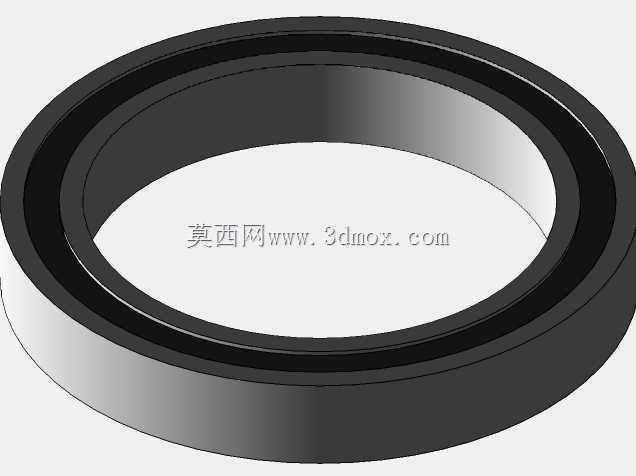

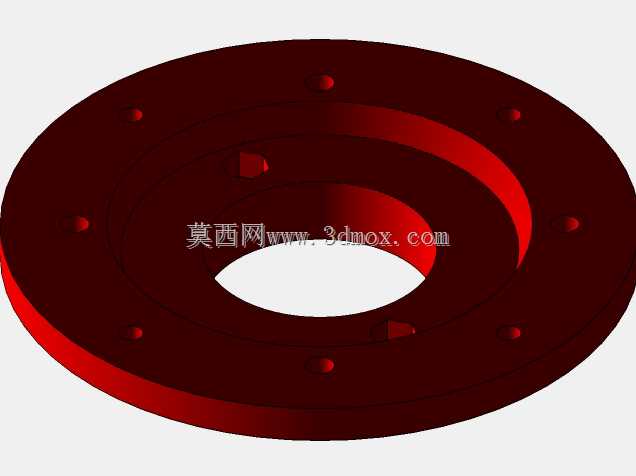

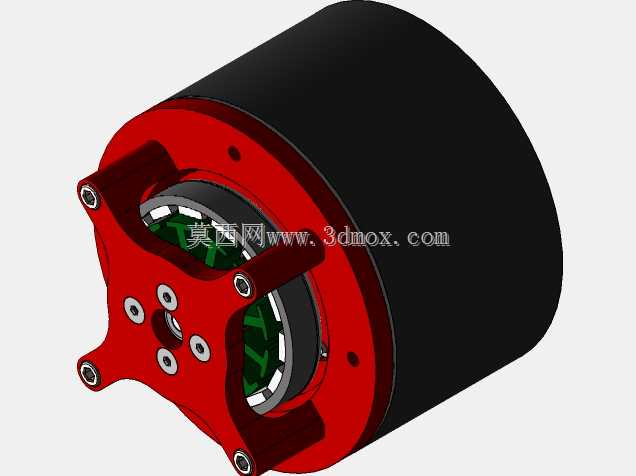

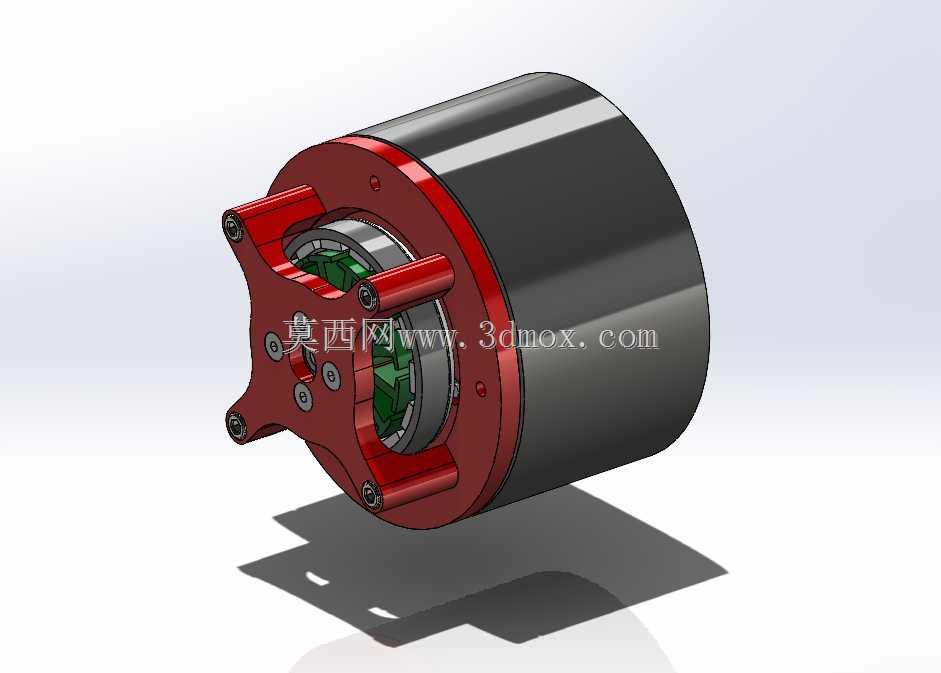

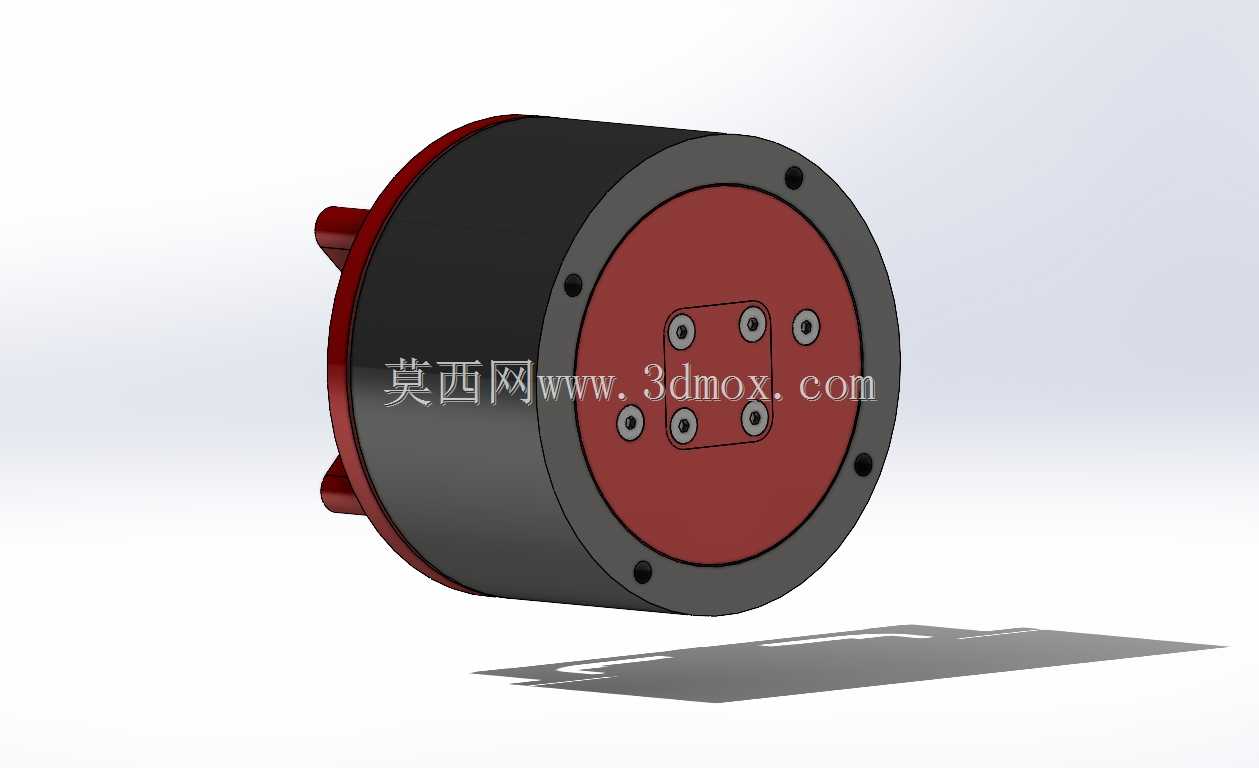

安装边界方面，输出端采用法兰式安装接口，分布有对应规格的安装螺孔，可直接对接机器人腿部连杆、轮组轮毂等负载端结构，输入端与电机的安装位做了同轴定位设计，保证电机轴与传动机构的同轴度，降低运转过程中的偏磨风险。轴承配置覆盖了从输入端到输出端的所有旋转支撑位，分别适配不同轴径的旋转部位，可承受径向与轴向的复合载荷，保证传动机构运转的稳定性与使用寿命。整体结构采用同轴式布局，动力输入、传动减速、动力输出均沿同一轴线布置，外形为圆柱状结构，外径与轴向长度控制在小型机器人关节的适配范围内，可直接嵌入机器人关节的内部空间，无需额外设计复杂的转接安装结构。传动部分的摆线盘、针齿壳等核心零件的参数匹配经过多轮迭代验证，可有效避免摆线传动常见的齿面干涉、运转卡滞问题，同时兼顾了3D打印零件的强度要求，在轻量化的基础上保证足够的负载能力，适合机器人研发阶段的原型验证、小批量定制化机器人产品的驱动方案选型参考。
