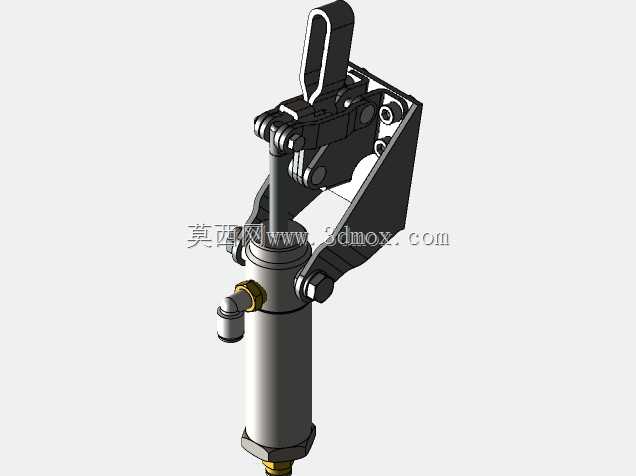

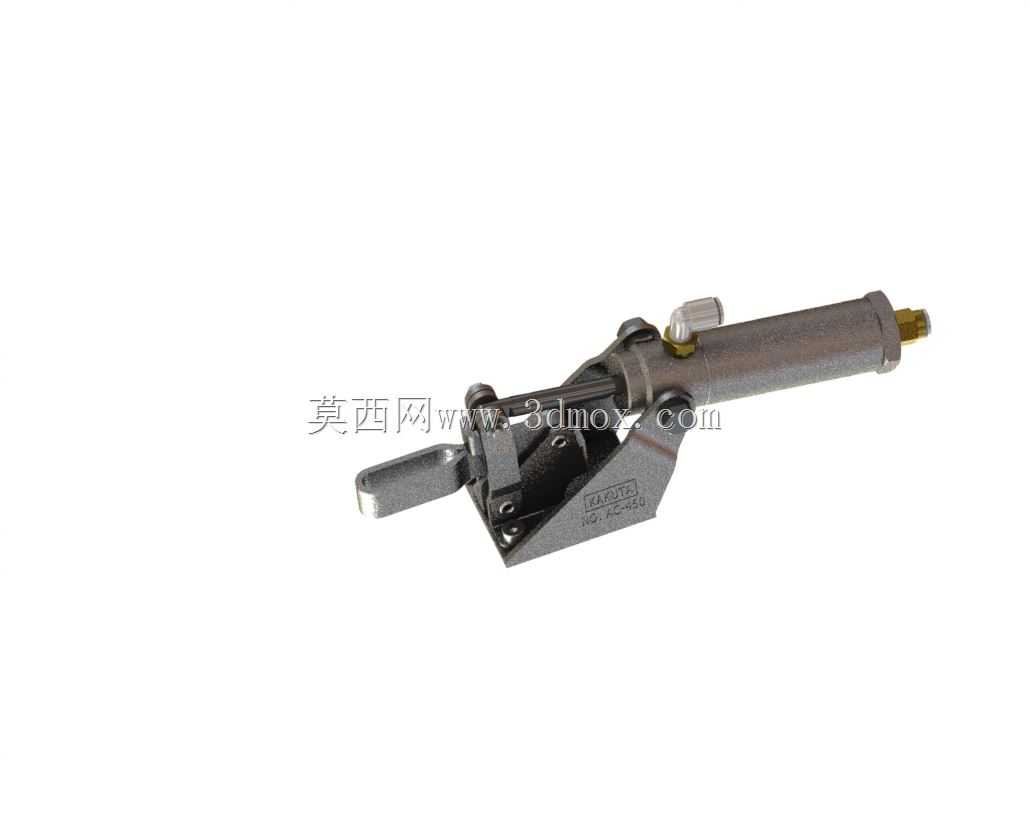

卡库塔AC-450气动夹钳结构设计

在自动化装配、工件焊接、零部件机加工装夹场景中，气动夹钳是替代人工手动夹紧、提升工位节拍一致性的核心执行元件，这款卡库塔AC-450气动夹钳的结构设计，完全围绕工业现场高频次夹紧作业的实际需求展开。从实际应用场景来看，这类气动夹钳常被布置在焊接工装台、装配流水线定位工位、小型零件机加工的辅助装夹位，相比手动肘节夹钳，它不需要操作人员反复扳动压臂，接入压缩空气即可完成夹紧与松开动作，能大幅降低重复操作带来的劳动强度，同时夹紧力输出稳定，不会因为操作人员施力差异导致工件装夹松动或者过压变形。

从功能特性上看，这款夹钳集成了气动驱动缸与肘节增力机构，压缩空气进入缸体后推动活塞杆伸出，通过内部连杆结构带动压臂完成下压锁止，肘节机构过死点后，即使气源出现短暂压力波动甚至失压，夹钳也能保持夹紧状态，避免工件移位引发的加工或装配事故。压臂的夹持端做了平面压头设计，接触工件时受力均匀，不会在软质工件表面留下压痕，同时压臂的开合角度经过优化，松开状态下能留出足够的工件取放空间，不会干涉操作人员上下料或者机械手自动取放工件的路径。

设计思路上，这款夹钳没有采用复杂的集成式结构，而是将气动缸体、连杆传动组、安装底座做了模块化拆分，各个部件之间通过销轴连接，日常维护时只需要更换磨损的销轴或者密封件即可，不需要整体报废，能有效降低现场的备件成本。缸体部分采用硬质氧化铝合金材质，兼顾结构强度与轻量化需求，连杆和压臂部分采用合金钢材质，经过淬火处理提升耐磨性能，长期高频往复动作也不会出现结构变形或者磨损超差的问题。

从安装边界与外形尺寸来看，这款夹钳的底座预留了标准的螺栓安装孔位，可以直接固定在工装平台的T型槽或者定制的安装基板上，不需要额外设计转接件。整体外形的长宽高尺寸适配多数小型工装的安装空间，缸体的进气接口采用标准气动接头规格，现场接气时可以直接匹配常用的气动软管，不需要单独定制转接头。夹钳的夹紧行程经过合理设定，既可以满足不同厚度工件的装夹需求，也不会因为行程过长导致动作节拍变慢，适配多数工业场景下0.5-3秒的工位动作节拍要求。在实际选型适配时，只需要根据工件所需的夹紧力匹配对应气源压力，即可稳定完成装夹作业，不需要额外调整复杂的参数。
