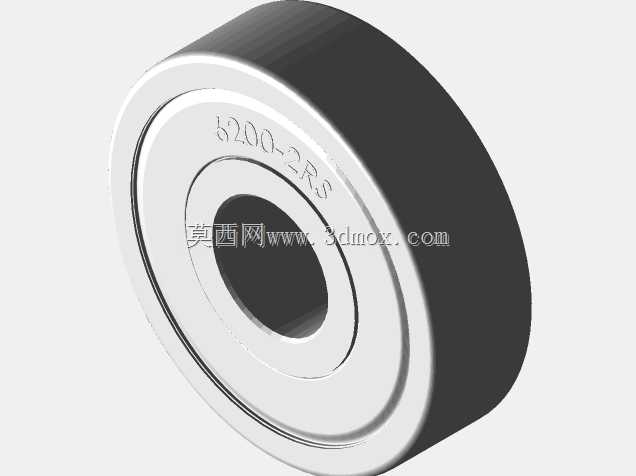

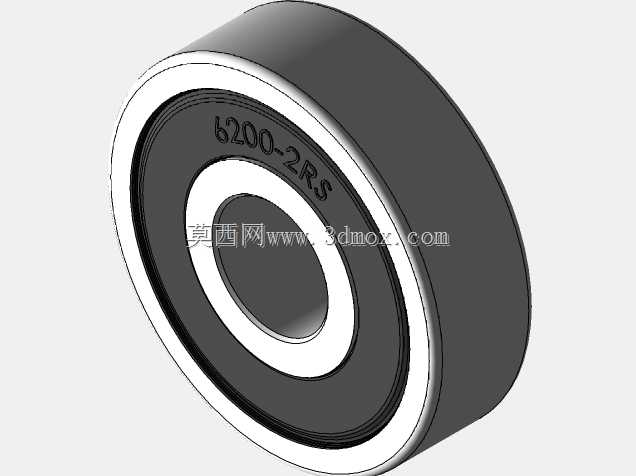

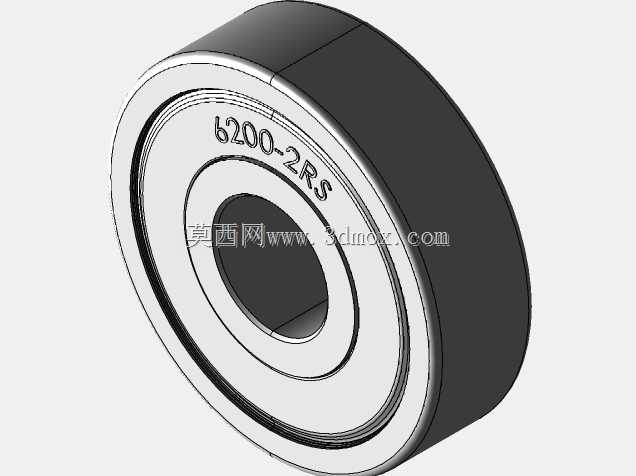

双面密封深沟球滚动轴承结构设计

这款双面密封深沟球轴承，是旋转传动系统里应用极广的基础支撑部件，日常做设备选型、结构设计时，在中小载荷、高转速的传动工位经常会用到它。从实际使用场景来看，小到家用电动工具的输出轴支撑、办公设备的辊轮传动，大到轻工输送线的从动辊、小型电机的转子定位，甚至民用代步器械的转动部位，都能见到这类密封轴承的身影，它的核心作用是为旋转轴提供稳定的径向支撑，同时兼顾少量轴向载荷的承载能力，把轴运转时的摩擦系数控制在极低水平，减少动力传递过程中的损耗。

做这款轴承的三维结构设计时，首先要卡准安装边界的尺寸逻辑：内圈的孔径要和适配的轴径做过渡配合，保证轴转动时内圈能和轴同步运转不打滑；外圈的外径要和安装座的轴承孔做对应配合，确保外圈在安装位不发生窜动；轴承的整体宽度要匹配安装腔的轴向空间，避免装配后出现轴向顶死或者间隙过大的问题。两侧的橡胶密封结构是设计的重点，密封唇口和内圈的密封槽要做合理的过盈配合，既不能因为过盈量太大导致轴承运转时密封件摩擦阻力过高、温升过快，也不能因为过盈量太小导致外界的粉尘、水汽进入轴承内部的滚道区域，破坏润滑脂的性能，加速钢球和滚道的磨损。

内部滚道的曲率设计要和钢球的半径做匹配，保证钢球在滚道内滚动时接触应力分布均匀，避免局部应力集中导致轴承提前失效。保持架的兜孔结构要能均匀分隔每一颗钢球，让钢球在运转过程中不会互相碰撞摩擦，同时兜孔的间隙要预留出钢球热胀冷缩的空间，避免高速运转时钢球卡滞。选用的轴承钢材质要满足常规工况下的硬度和耐磨要求，热处理后的硬度要达到滚动轴承的通用标准，保证长期运转下滚道和钢球的磨损量控制在合理范围内。

实际选型应用时，还要结合工位的实际转速、载荷特性来确认适配性，润滑脂的填充量要控制在轴承内部空腔的合理比例，填充过多会导致运转时搅拌阻力过大、温升过高，填充过少则无法在钢球和滚道之间形成持续的油膜，降低轴承的使用寿命。安装过程中要注意避免直接敲击轴承的外圈或者密封件，防止密封结构变形失效，或者滚道被冲击产生凹坑，影响运转精度。
