IDS工业板级UI-1221LE摄像组件结构设计

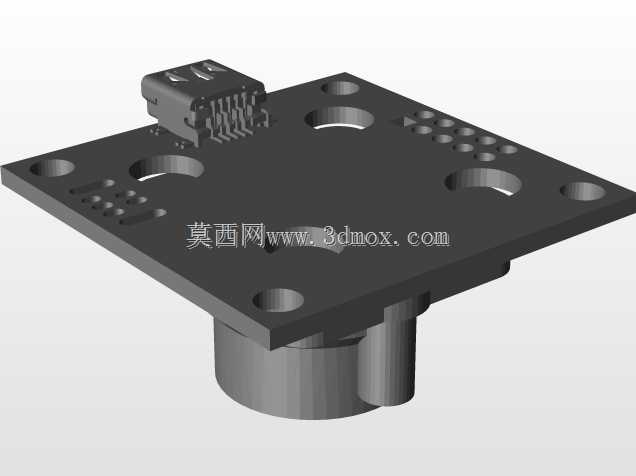

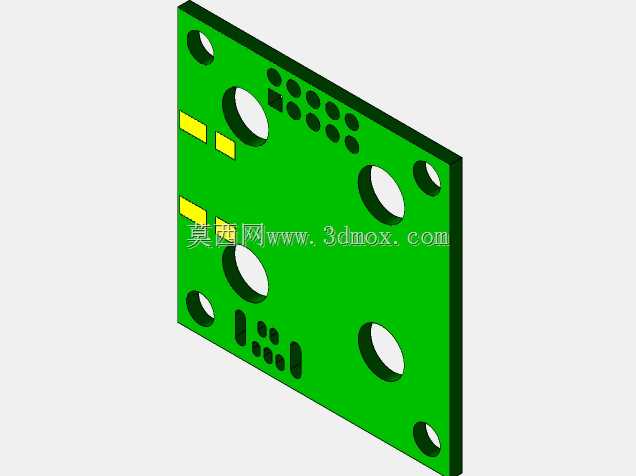

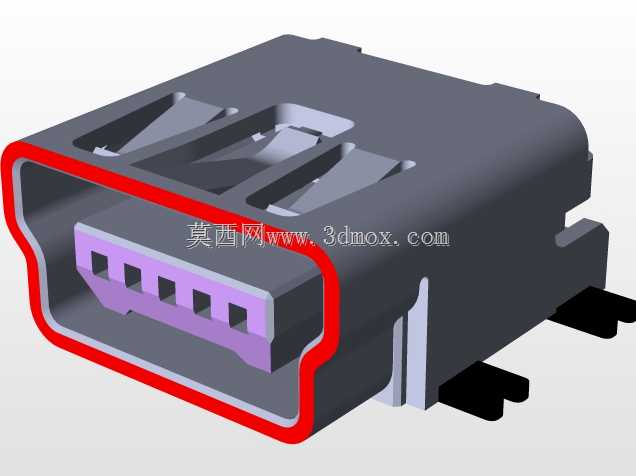

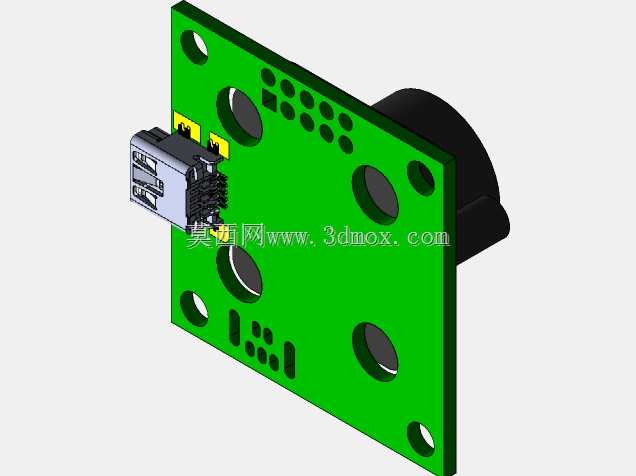

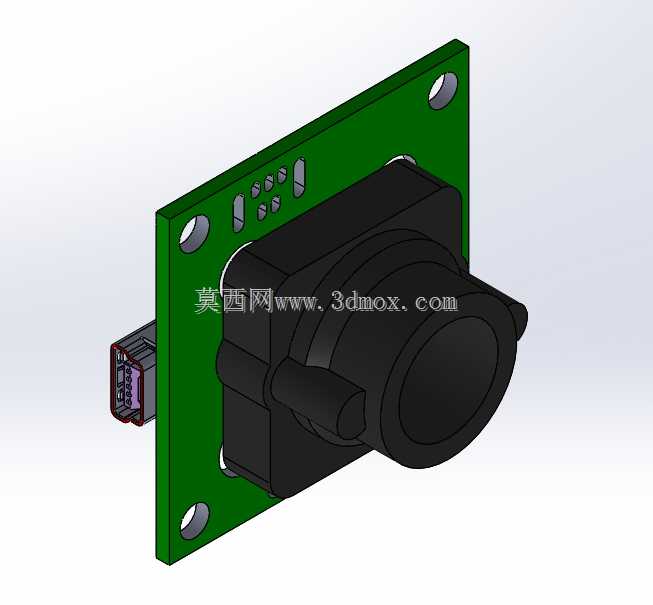

这款板级工业摄像组件的结构设计，完全围绕机器视觉场景的实际安装需求展开，在自动化产线的视觉定位、缺陷检测、尺寸测量工位中，这类紧凑型摄像单元往往需要直接嵌入设备内部的狭小安装空间，不需要额外的外壳防护结构，直接通过PCB板完成固定与电气连接，能最大程度压缩视觉模组的占用空间。从结构布局来看，镜头模组采用居中同轴设计，镜头座通过卡扣与PCB板形成刚性连接，避免运输或设备运行过程中的振动导致光轴偏移，保证成像位置的一致性。安装法兰面也就是绿色PCB基板的四个角位设置了通孔安装位，孔位间距匹配行业通用的板卡安装标准，安装时可以直接通过铜柱或螺丝固定在设备的安装支架上，不需要额外设计转接板，能减少选型后的结构适配工作量。PCB板侧面预留的板对板连接器接口，位置避开了镜头模组的安装投影区域，接线时不会和镜头产生干涉，连接器的焊盘位置做了结构加强处理，频繁插拔也不会导致焊盘脱落，适配产线设备长期维护的接线需求。设计过程中优先考虑了成像光路的无遮挡要求，镜头前端的伸出长度经过反复校核，当安装面贴紧设备支架时，镜头前端不会和支架上的开孔边缘产生摩擦，同时预留了足够的调焦操作空间，不需要拆下整个模组就能完成焦距微调。整个组件的外形边界控制十分紧凑，PCB板的边缘到镜头中心的距离做了最小化处理，在多相机并排安装的视觉工位中，能尽可能缩小相邻相机的中心间距，满足大视野拼接检测的排布需求。镜头外壳的防滑结构做了径向凸起设计，调焦时可以直接用手拧动完成焦距锁定，不需要借助额外工具，现场调试效率更高。PCB板上的电子元件排布全部避开了安装孔位的受力区域，锁付安装螺丝时的压力不会传递到周边元件上，避免元件受挤压损坏。这类板级相机的结构设计没有多余的装饰性结构，所有外形特征都服务于安装、调试、成像的实际功能需求，没有冗余的结构重量，在高速运动的视觉滑台上使用时，能降低滑台的负载惯量，提升设备运动的响应速度。
