双叶S3101舵机伺服执行组件结构设计

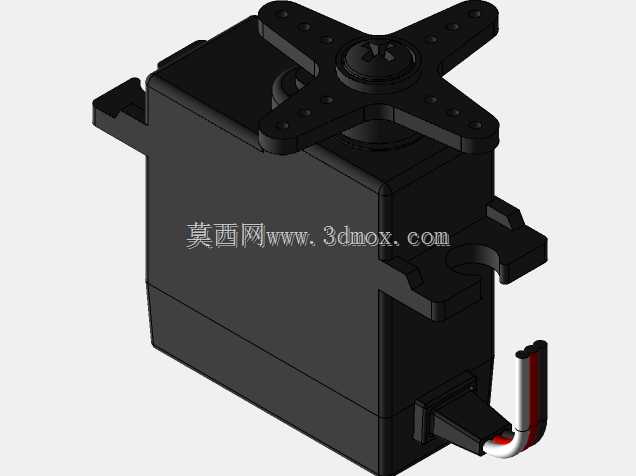

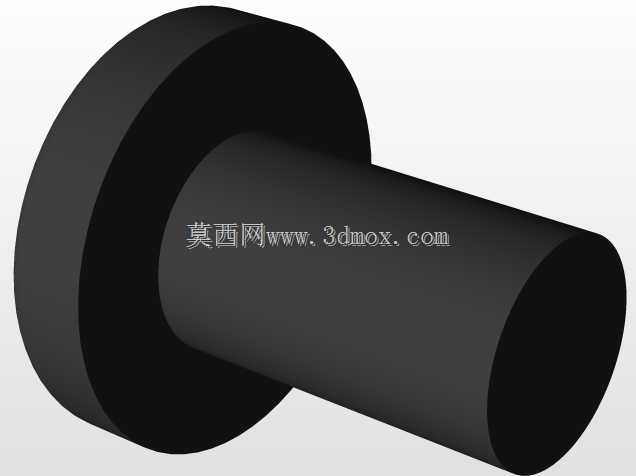

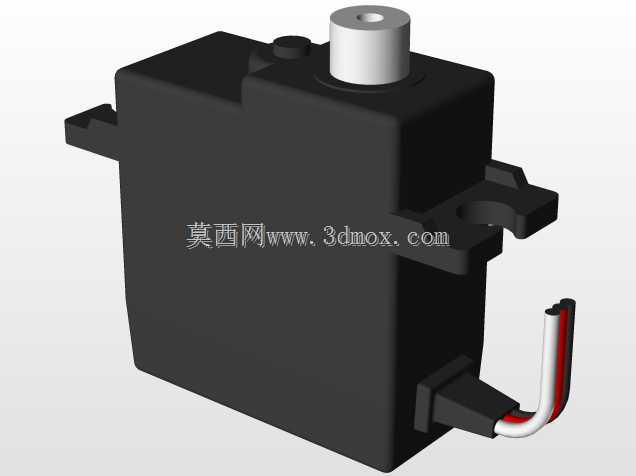

在航模、小型自动化执行机构、教育机器人等领域，这类小型伺服组件是实现角度精准控制的核心执行单元，双叶S3101伺服组件的设计完全贴合小空间内的角度往复驱动需求，输出端的十字形舵盘预留了多组安装孔位，可适配不同规格的摇臂、连杆连接件，满足不同传动行程的连接需求。从结构设计逻辑来看，外壳采用分体式卡扣加定位柱的组合固定方式，既保证了内部齿轮组、控制电路板、电位器组件的装配定位精度，也能在后期维护时快速拆解，外壳两侧伸出的带孔安装耳是核心安装边界，安装孔的中心距、孔径尺寸完全匹配行业通用的小型舵机安装规范，可直接替换同规格的传统舵机产品，无需额外修改安装支架的开孔位置。出线端采用三线式出线结构，红黑为电源正负极，白色为信号控制线，出线位置做了应力释放的卡扣结构，避免反复弯折导致线芯断裂，适配常规的舵机控制信号协议，可直接接入通用的舵机控制板、遥控接收机等驱动设备。这类伺服组件的核心功能是接收PWM控制信号，将信号转化为输出轴的指定角度偏转，内部的减速齿轮组将电机的高速低扭矩输出转化为低转速高扭矩的角度输出，输出轴的转动角度范围覆盖0到180度区间，可满足航模舵面控制、小型机械臂关节转动、智能小车转向控制、自动化设备小行程档位切换等场景的使用需求。设计过程中充分考虑了实际使用的工况，外壳的边角做了圆弧过渡处理，避免装配时划伤操作人员，输出轴与舵盘的配合采用齿形啮合结构，保证传动过程中无打滑间隙，提升角度控制的重复定位精度，整体外形为规整的长方体结构，可在紧凑的安装空间内完成布置，不会与周边的结构件产生运动干涉。在选型适配时，可直接根据安装耳的孔位尺寸完成支架设计，无需额外制作转接件，十字舵盘的多组孔位可根据实际需要的传动力臂长度选择对应的安装位置，调整驱动端的输出力矩与行程的匹配关系，出线方向可根据实际布线需求调整走线角度，适配不同设备内部的布线走向，避免线缆与运动部件产生剐蹭。
