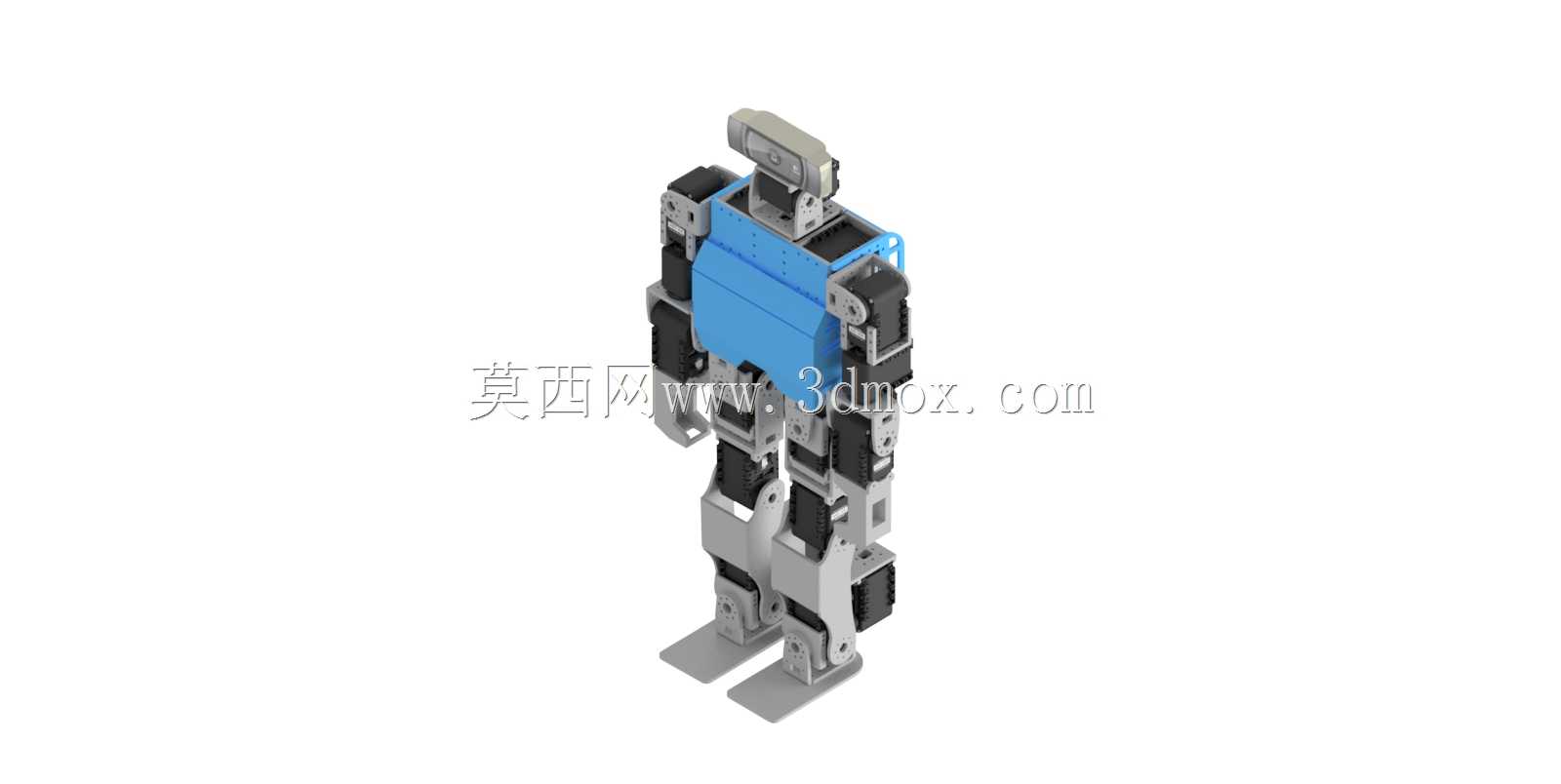

基于DynamixelAX-18A舵机搭建的双足仿人机器人结构

这款双足仿人结构的设计，最初是面向高校机器人实验室教学演示、青少年科创赛事参赛平台的需求展开，核心采用Dynamixel AX-18A数字舵机作为关节驱动单元，整体结构围绕舵机的安装尺寸、输出扭矩特性做匹配设计，没有冗余的结构件，所有连接部位的孔位都对应舵机自带的标准安装螺孔，省去额外转接件带来的装配误差与重量冗余。从结构布局来看，整机采用对称式双足构型，躯干部分做分层设计，上层预留了传感器拓展安装位，可以直接固定视觉模块、姿态检测传感器的安装支架，中层为舵机走线预留了规整的过线槽，所有舵机的连接线都可以从结构内部穿行，避免运动过程中线路剐蹭、拉扯导致的接触故障，下层结构直接衔接髋关节舵机的输出法兰，保证躯干重量的受力路径直接传递到下肢关节，不会产生额外的偏载力矩。下肢部分的关节自由度配置完全贴合仿人行走的运动需求，髋关节设置两个正交方向的转动自由度，可实现腿部前后摆动、侧向开合动作，膝关节配置单自由度完成腿部屈伸动作，踝关节同样设置两个正交自由度，用来调整足底与地面的接触角度，补偿行走过程中的姿态偏差，每个关节的转动限位都通过结构件的硬限位做物理约束，避免舵机超行程转动导致的堵转损坏，限位角度的设置完全匹配人体下肢的正常活动范围，不会出现违背仿生运动逻辑的转动角度。足底部分采用平整的矩形支撑面设计，支撑面的尺寸经过重心投影校核，静态站立时整机重心的垂直投影完全落在双足支撑的多边形区域内，保证静态稳定性，足底预留了薄型压力传感器的安装槽，可以后续加装足底压力检测模块，为行走步态算法提供地面反力反馈数据。整机的结构件大多采用轻量化板材加工，连接部位做了圆角过渡处理，避免应力集中导致的结构断裂，所有舵机的安装面都设计了定位止口，装配时不需要反复调整对位，只需要拧紧标准螺丝就能保证关节的同轴度要求，降低装配调试的难度。在实际应用场景中，这套结构既可以作为机器人学课程的教学实操载体，让学生直观理解双足机器人的自由度配置、关节运动逻辑，也可以作为二次开发的基础平台，使用者可以在现有结构基础上加装机械爪、视觉模块等拓展部件，完成物品抓取、自主导航避障等进阶功能开发，结构本身的安装边界完全兼容常用的开源机器人控制板安装尺寸，不需要额外做结构修改就能完成电控部分的集成。设计过程中特意控制了整机的重心高度，将重量占比较大的舵机尽量布置在靠近躯干下部的位置，降低整机重心，提升行走过程中的动态稳定性，每个关节的舵机负载都经过扭矩校核，保证在常规行走动作下舵机的输出扭矩留有足够余量，不会出现长时间高负载堵转的情况，结构件之间的运动间隙经过反复调整，既不会因为间隙过大导致关节晃动，也不会因为间隙过小出现运动卡滞的问题。
