桌面级四轴机械臂结构设计方案

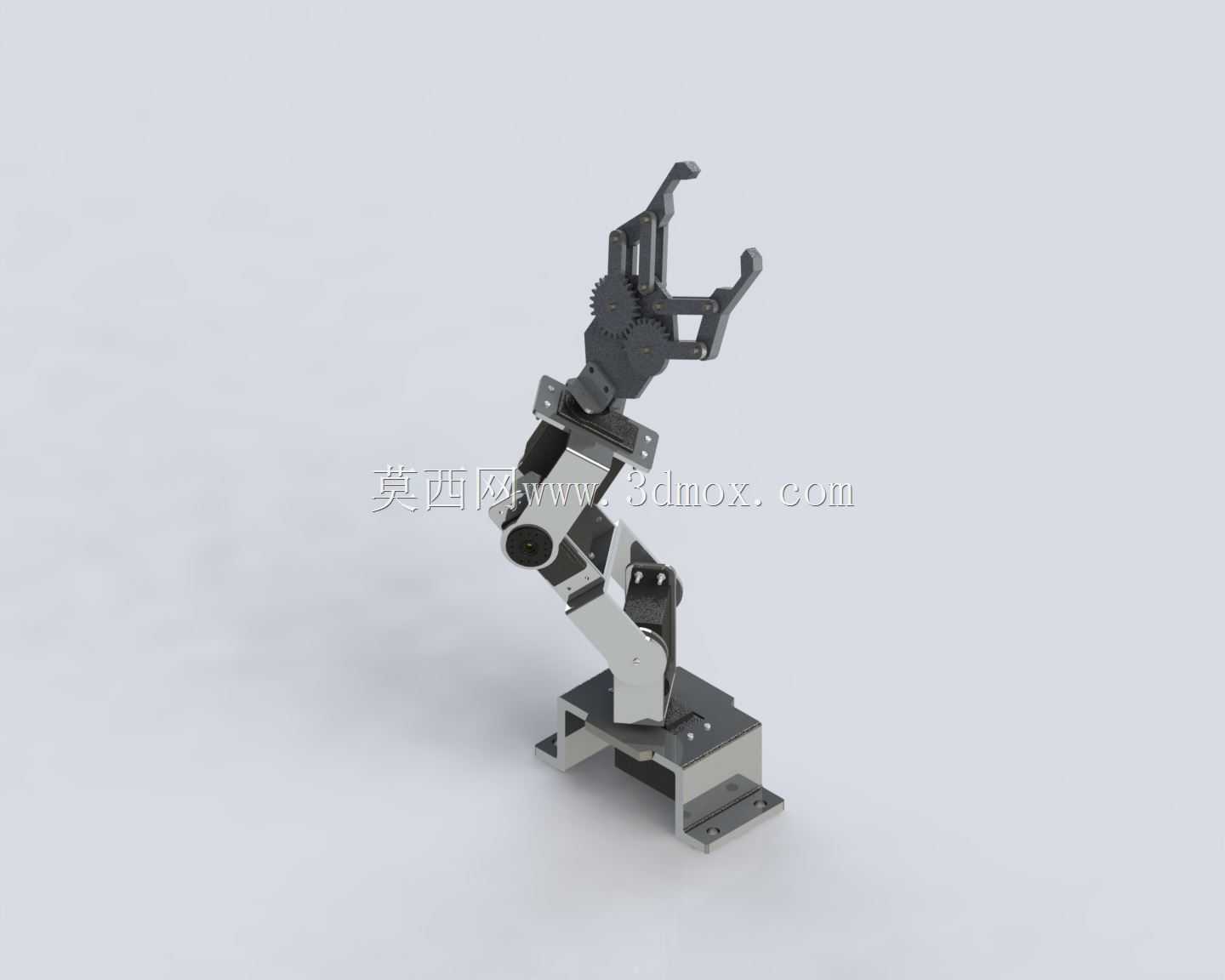

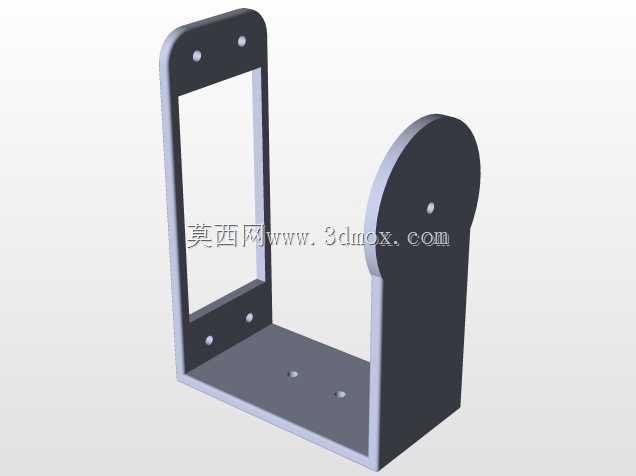

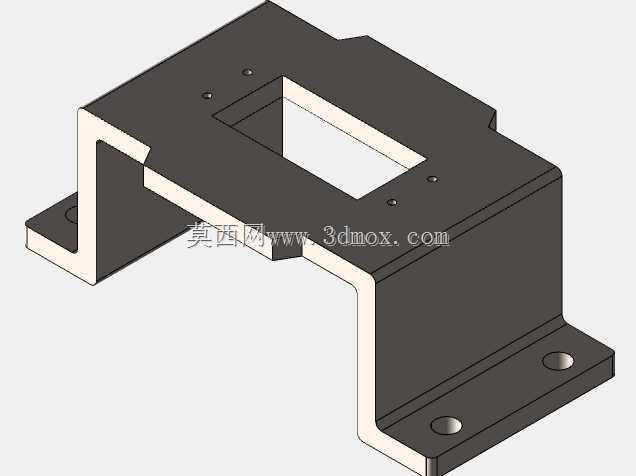

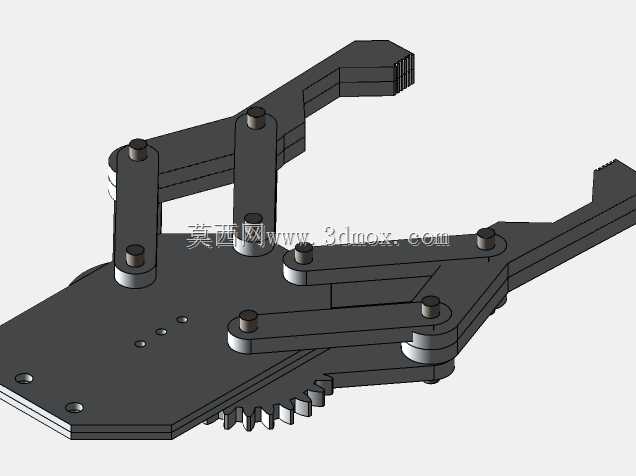

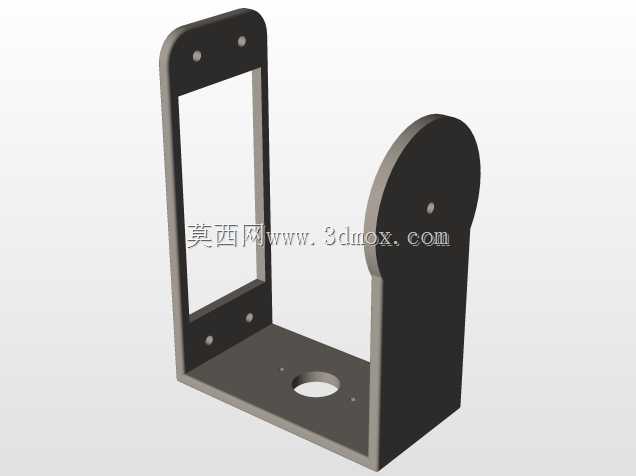

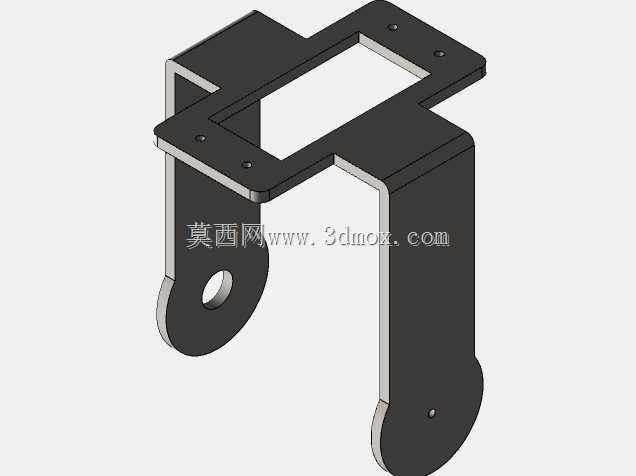

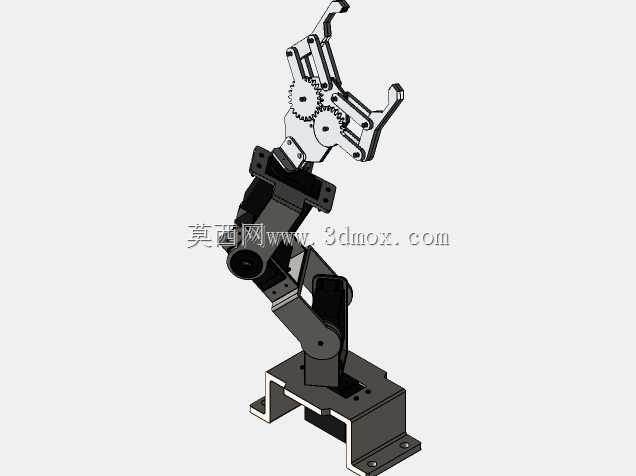

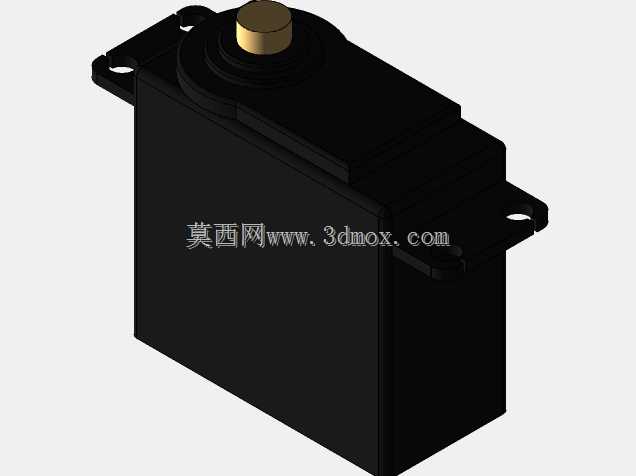

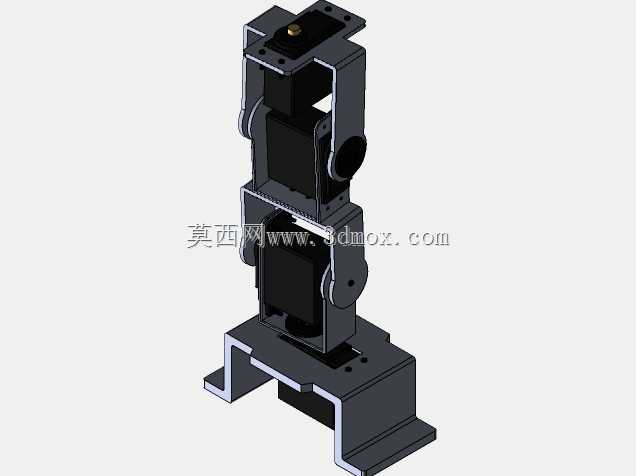

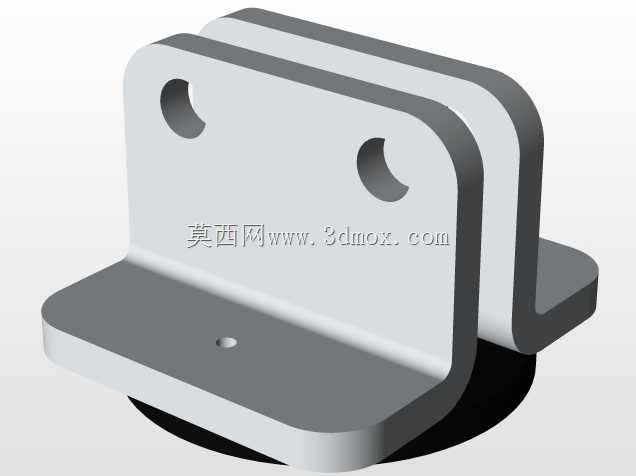

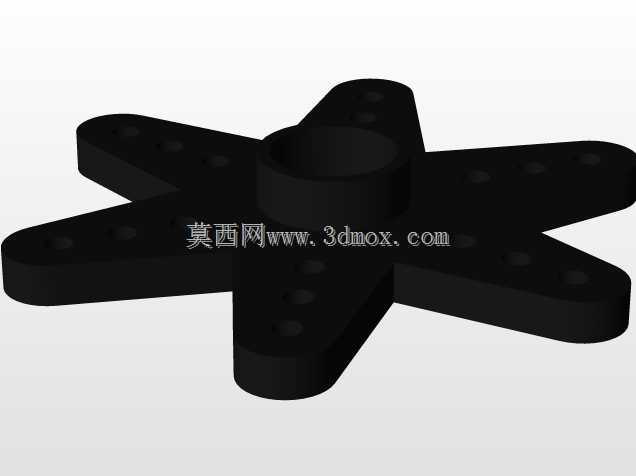

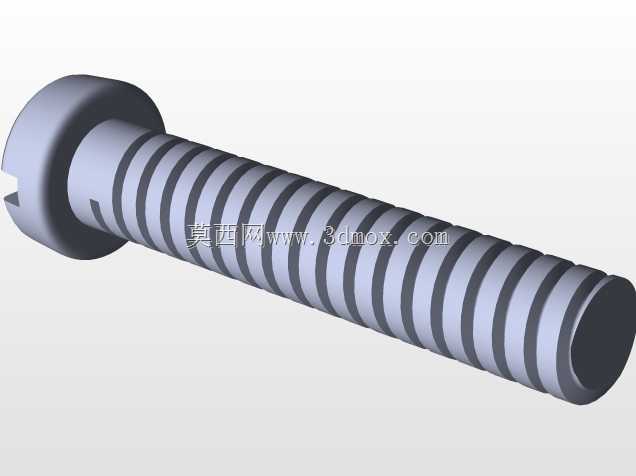

这款四轴机械臂的结构设计，最初瞄准的是小型教学实训台、桌面级轻载作业场景的需求，在电子元器件分拣、教学演示、小型工件上下料这类负载不超过500g的工况下，能替代人工完成重复度高的简单抓取动作，相比大型工业机器人，它的部署不需要预留大面积安全围栏空间，固定底座仅需要四颗M4螺栓即可完成安装，安装平面平面度要求不超过0.2mm，普通铝型材工作台面就能满足安装条件，整体伸展后臂展范围控制在320mm以内，作业覆盖半径刚好适配常规300mm见方的工作台作业区，不会因为臂展过长导致关节负载冗余。从结构设计逻辑来看，四个关节的排布完全参考了成熟工业SCARA机械臂的运动逻辑，但做了轻量化调整，底座回转关节负责水平方向360度范围的角度调整，大臂、小臂两个关节负责垂直平面内的抬升与伸展，末端腕部关节负责夹爪的旋转对位，每个关节的连接位置都预留了标准舵机安装位，安装孔位兼容市面上主流的20kg、15kg扭矩金属齿舵机，不需要额外做转接件加工。末端夹爪采用的是平行双指开合结构，夹指内侧做了防滑齿槽设计，开合行程最大40mm，能适配不同外形的小型工件抓取，夹爪的连接法兰做了快拆结构，更换不同功能的末端执行器时只需要拧下两颗固定螺丝即可完成切换，不需要拆解整个腕部关节。整个臂身的结构件采用板材拼接设计，所有连接位置都做了定位止口，装配时不需要反复调整同轴度，零件加工公差控制在0.1mm以内就能保证关节转动无卡滞，臂身的走线槽全部内置在结构件内侧，外部没有裸露的线缆，避免运动过程中线缆与周边设备产生剐蹭。底座部分做了加厚处理，重心完全落在底座安装范围内，即使臂身完全伸展到最大半径位置，整体重心偏移量也不会超出底座边界，不需要额外增加配重块就能保证设备运行稳定性，底座侧面预留了走线开孔，控制线缆可以从开孔直接穿到工作台下方接控制板，保持台面整洁。在实际实训场景应用中，这款机械臂可以配合视觉模块完成工件颜色识别、分类摆放的演示，也可以通过编程完成固定轨迹的动作循环，结构上没有复杂的铸造件，所有零件都可以通过板材切割、简单机加工完成制作，成本控制更适合教学场景的批量部署，关节转动位置都预留了润滑脂加注槽，长期使用维护只需要定期补充润滑脂即可，不需要拆解整个关节结构。
