嵌入式轻触复位按键结构设计

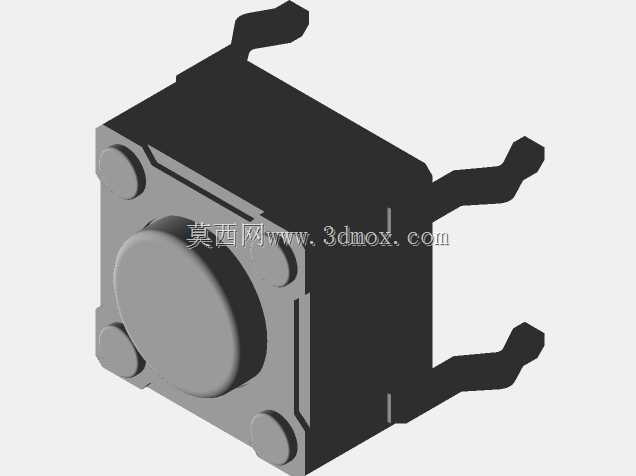

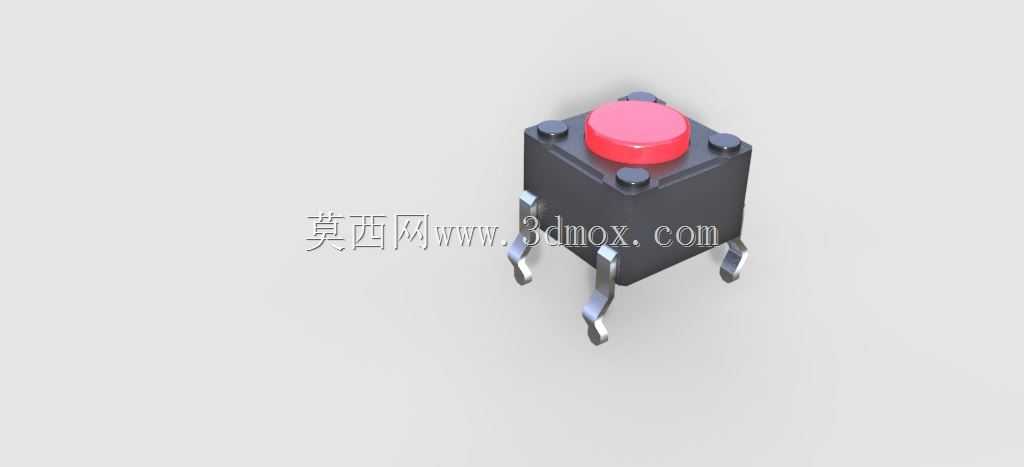

这款轻触复位按键是电子控制回路里最常见的输入触发元件，日常在开源硬件开发板、小型消费电子、工业控制终端的面板上都能见到它的身影，核心作用是通过按压动作实现电路的瞬时通断，松开后依靠内部弹性结构自动复位，常用来做信号触发、功能复位、参数确认这类操作。从结构设计逻辑来看，这款按键采用四脚贴片式安装结构，四个引脚向外侧弯折延伸，既可以在波峰焊、回流焊工序中牢牢贴合PCB焊盘，避免焊接偏移，也能在反复按压过程中分散受力，减少引脚脱焊的概率。按键主体采用方型基座设计，基座四个角做了圆弧过渡，避免注塑生产时出现应力集中导致的开裂问题，顶部的圆形按压帽做了微凸的弧面处理，手指按压时能自然贴合指腹，按压行程控制在适合快速触发的区间，按压力度经过调校，既不会因为力度太轻导致误触发，也不会因为按压力度过大增加长时间操作的疲劳感。在安装边界上，这款按键的基座尺寸适配常规2.54mm间距的PCB焊盘布局，引脚伸出长度刚好匹配常规1.6mm厚度PCB的焊接要求，不需要额外做沉板处理就能直接贴装，整体高度控制在低矮区间，不会占用过多的设备内部竖向空间，适合用在薄型化的手持设备、紧凑型控制板上。从实际使用场景出发，这类按键的内部采用弹性接触结构，导通响应速度快，接触电阻稳定，能够承受数万次的反复按压动作，在嵌入式开发项目里，常用来做复位触发、功能选择、菜单确认的输入部件，不需要额外设计复杂的固定结构，直接焊接在PCB对应位置就能使用，基座的黑色绝缘壳体采用耐高温工程塑料注塑成型，能够耐受焊接时的高温，不会出现壳体融化变形的问题。在做结构选型时，这类按键的引脚布局一致性高，能够兼容同规格的多数轻触按键安装位，替换性强，不需要针对特定型号重新调整PCB封装，对于快速迭代的电子开发项目来说，能够有效减少结构调整的工作量，顶部的按压帽也可以根据实际设备的外观需求，搭配不同高度的外接键帽，适配不同厚度的设备面板开孔，不需要改动按键本身的焊接位置就能适配不同的面板装配需求。
