气动快插式外螺纹直通气管接头

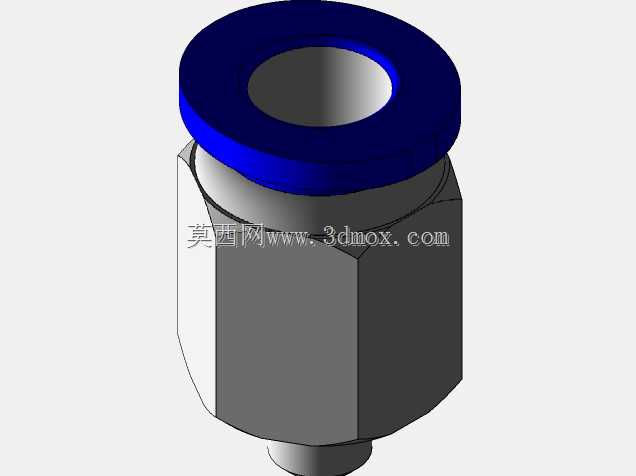

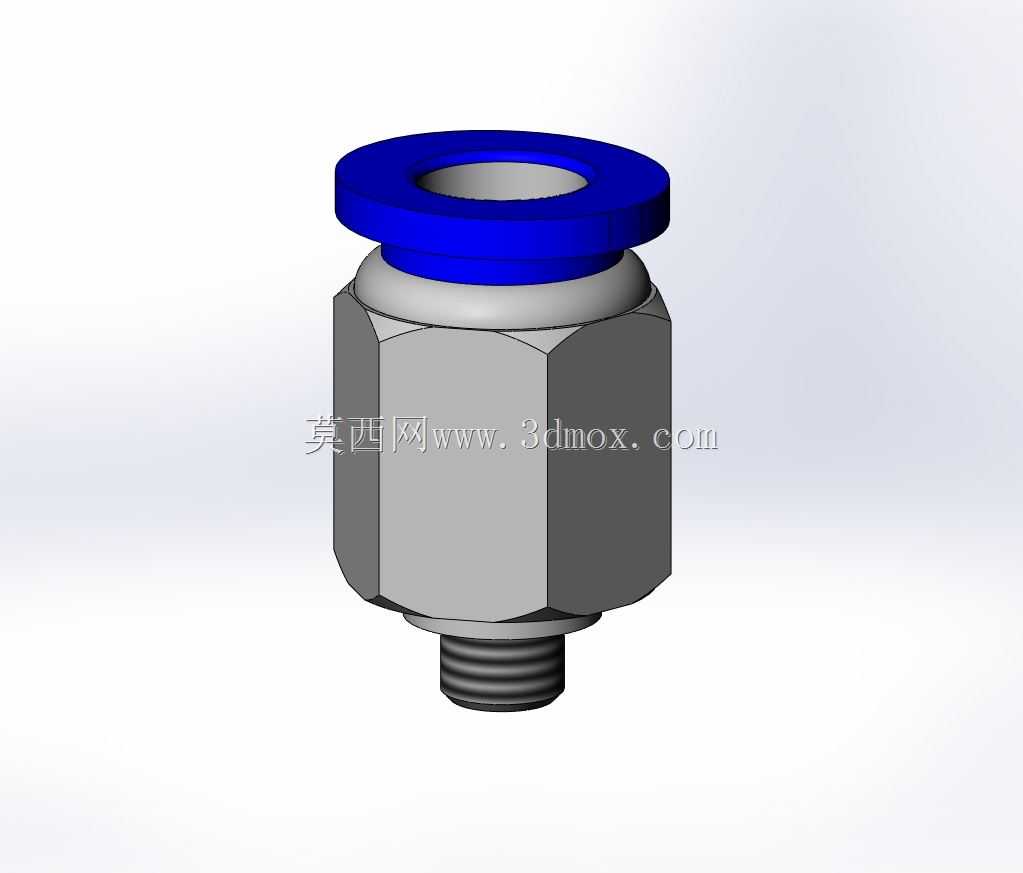

这款直通式气动快插接头，主要面向气动回路的终端连接场景，常见于自动化生产线气路排布、小型气动工装夹具供气接驳、桌面型气动设备的气路搭建环节，用来实现硬质气动管路与设备端螺纹接口的快速连通，省去传统接头拧接、缠生料带的繁琐工序，能大幅压缩气路装配的现场作业时长。接头整体采用三段式结构设计，上部蓝色部分为气管快插锁紧端，内部嵌套有环形卡簧与密封胶圈，当外径1/4英寸的PU气管插入到位后，卡簧会自动卡紧气管外壁的环形咬合区域，配合内置的丁腈橡胶密封圈实现端面径向密封，正常0-1MPa工作气压下不会出现漏气、脱管问题，拆卸时只需向下按压蓝色端盖即可解锁卡簧，轻松拔出气管，方便后期气路调整与维护。中部为六角拧接结构，对边尺寸适配常规开口扳手，安装时可直接卡持该部位施加扭矩，不会损伤上部快插结构的塑料端盖，六角段下方设计有轴肩限位，安装时可精准控制螺纹拧入深度，避免过度拧入导致的螺纹滑牙或者接口变形。下部为M5规格外螺纹段，螺纹精度符合普通气动连接的通用公差要求，可直接拧入设备端预留的M5螺纹孔，螺纹根部自带一体式密封垫，无需额外缠绕密封材料即可实现螺纹端的静态密封，减少装配时的辅料消耗。设计过程中优先考虑了安装空间的适配性，整体轴向长度控制在紧凑区间，径向最大尺寸不超过六角对边宽度，在密集排布的气路阀岛、狭小的设备安装腔体内也能顺利布置，不会和相邻接头、结构件产生干涉。快插端的蓝色端盖做了加厚处理，日常插拔气管时不易出现开裂、变形，金属主体部分采用镀锌防锈处理，在常规车间湿度环境下长期使用也不会产生锈蚀脱落污染管路的问题，适配绝大多数常规工业气动系统的使用工况，不管是新设备气路装配还是旧设备的接头替换，都能直接适配对应规格的管路与接口，不需要额外做结构修改。
