基于MG996R舵机的Arduino控制六足行走机构

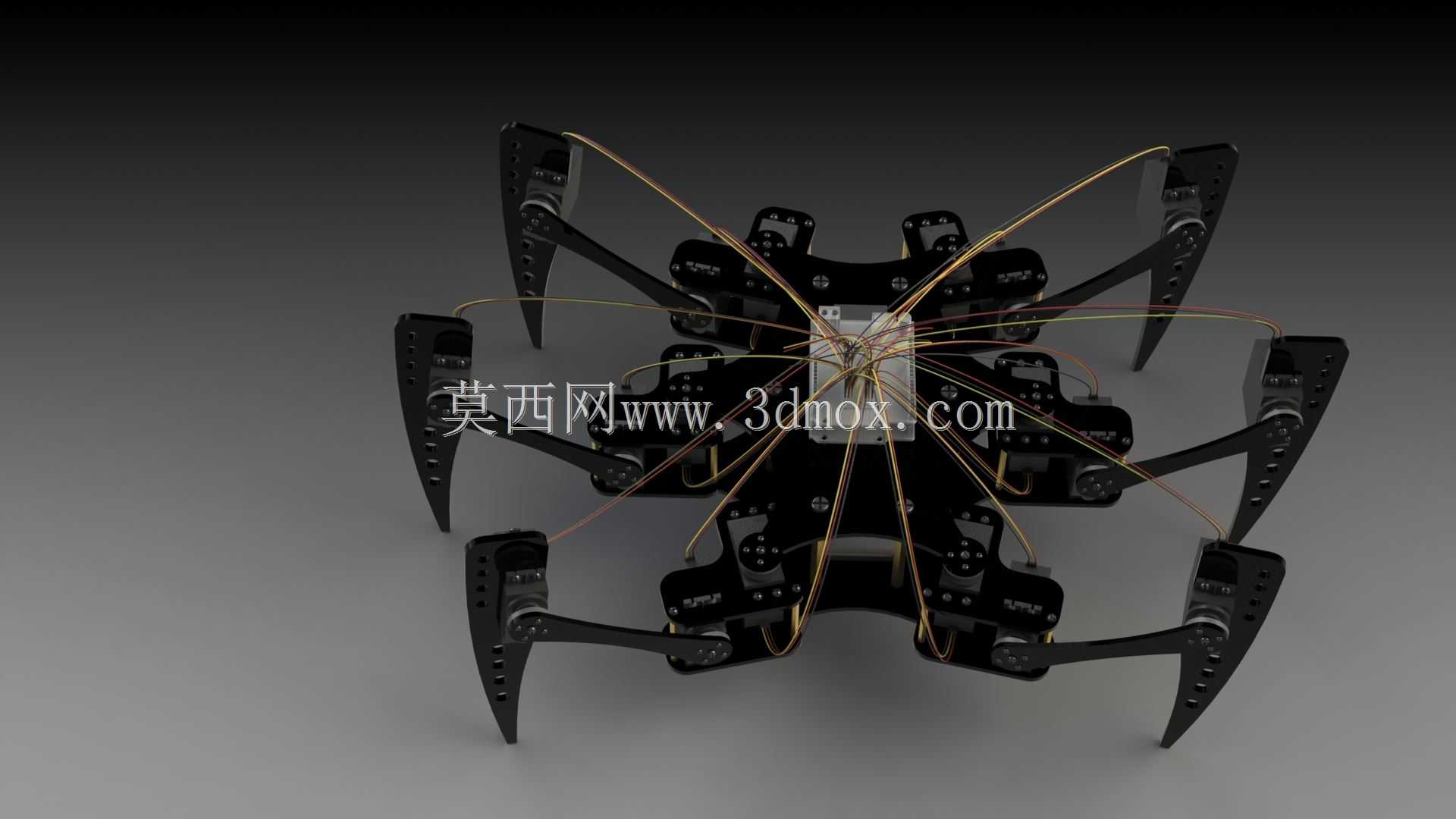

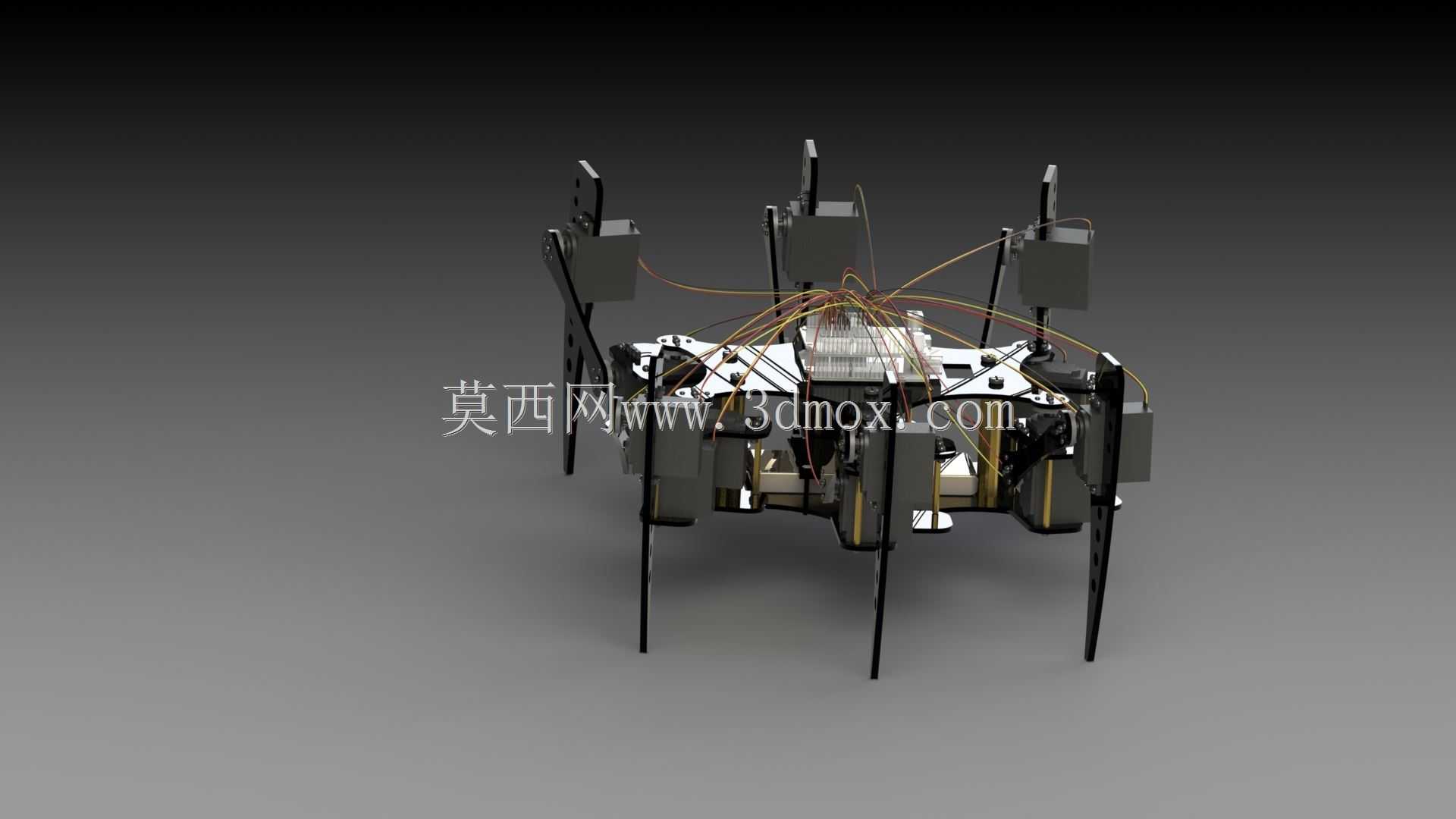

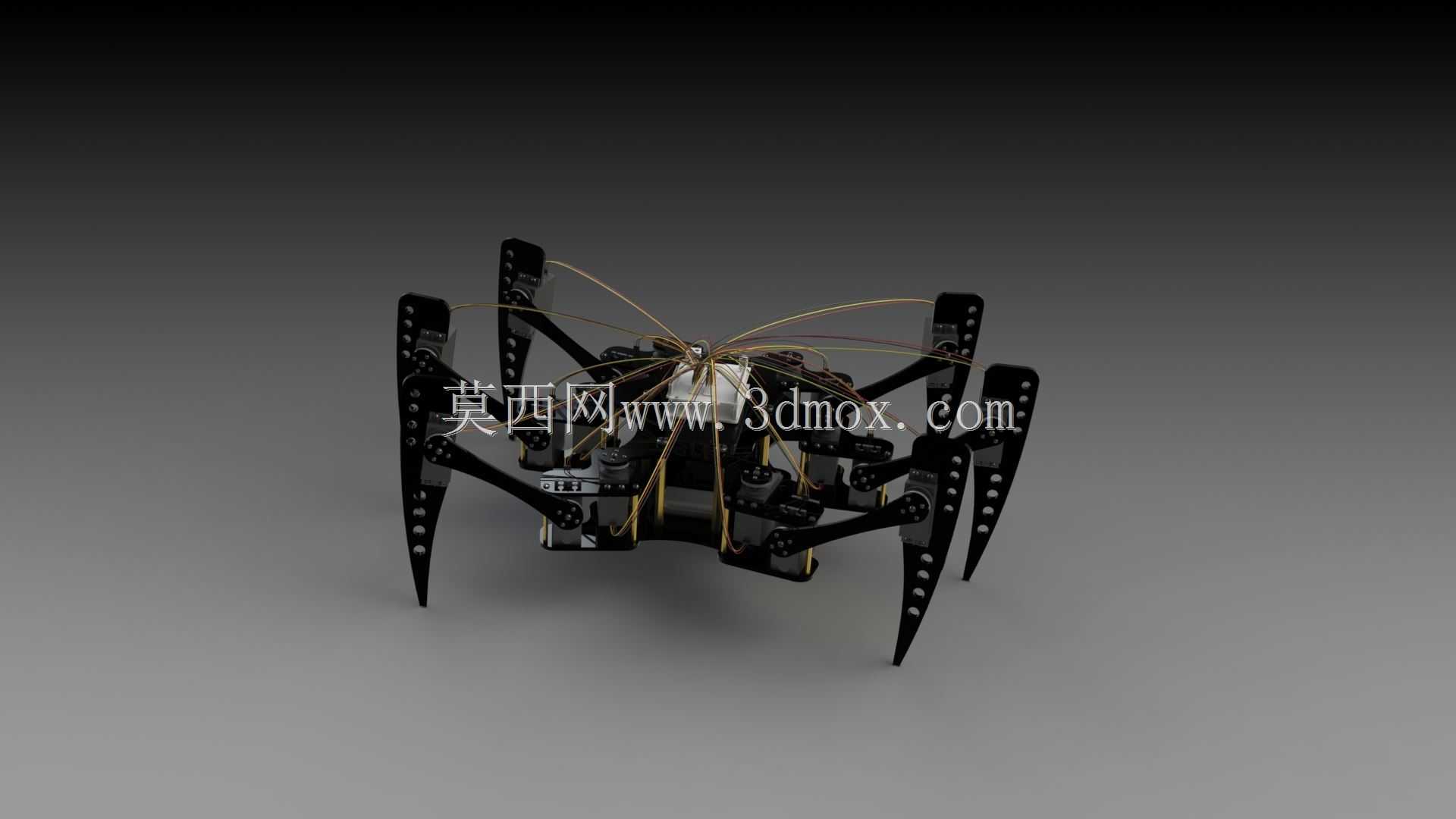

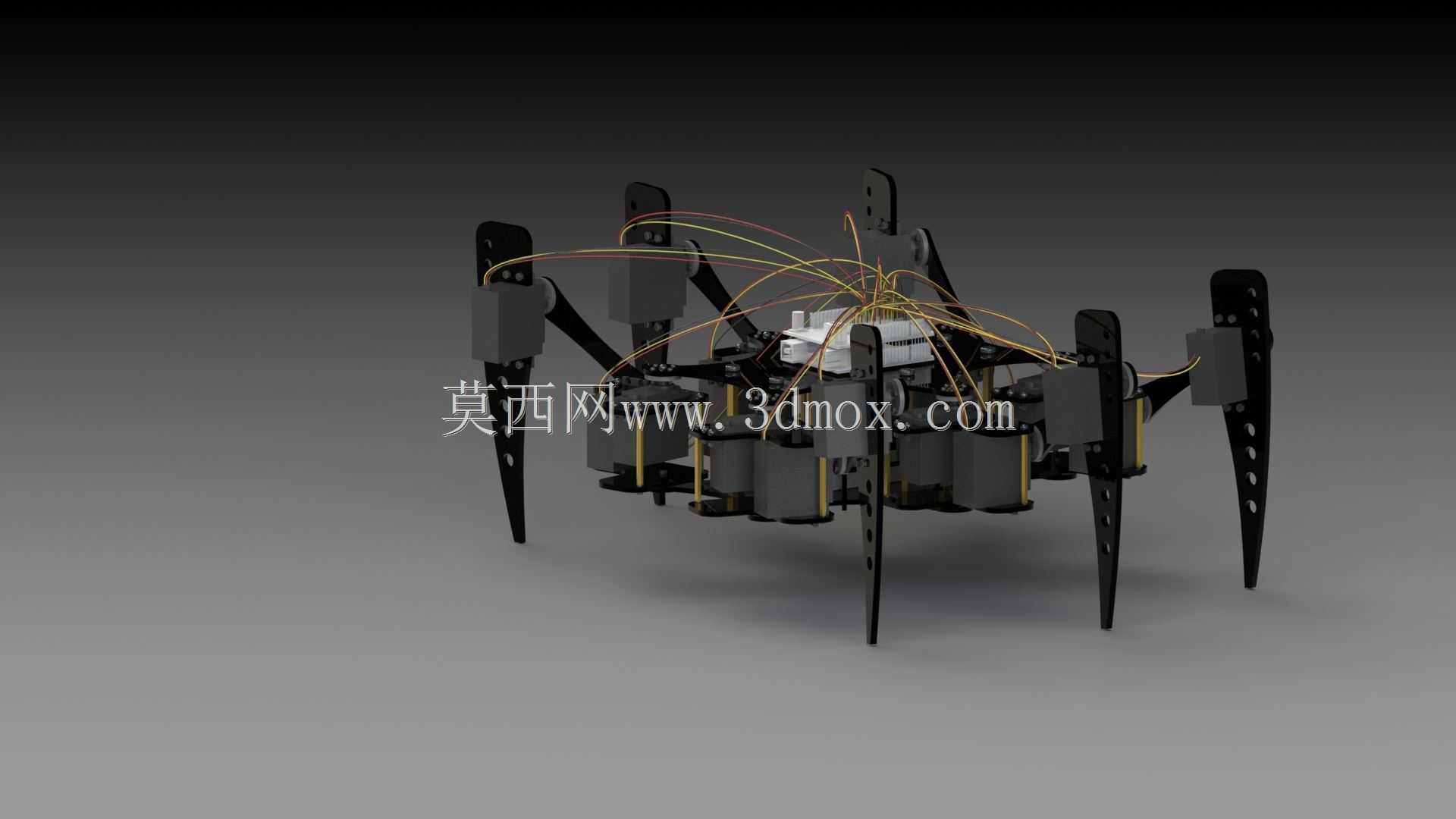

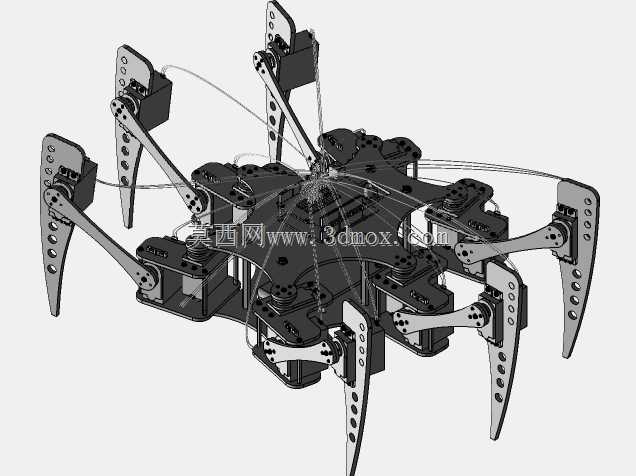

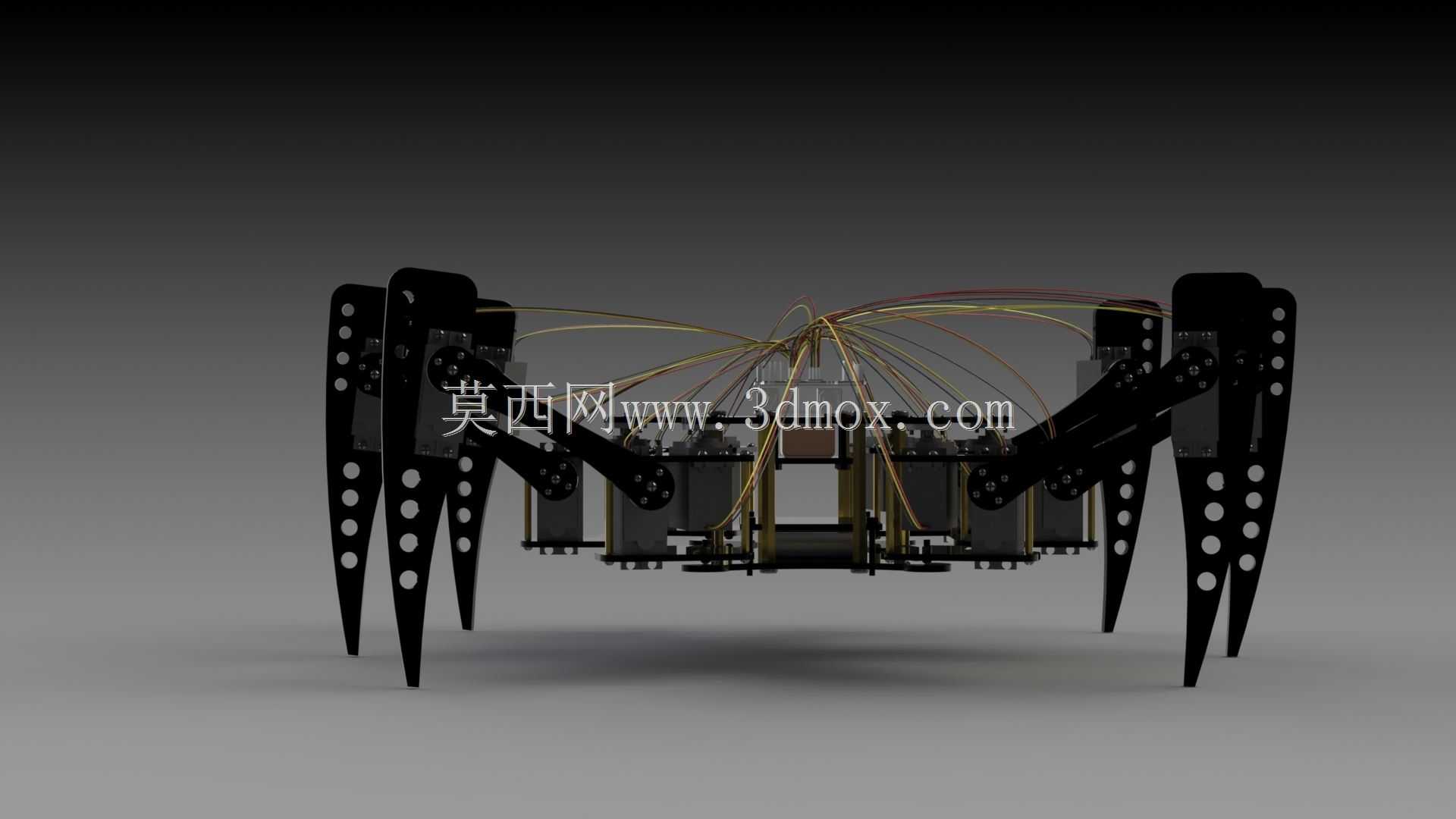

这款六足行走机构的设计，核心围绕小型足式移动平台的地形适配需求展开，区别于轮式、履带式移动机构，六足构型天生具备非结构化地形的通行优势，可在平整实验室台面、存在微小起伏的碎石地面、带有低矮障碍的巡检路径中完成稳定移动，适配教学演示、小型环境探测、仿生运动算法验证等场景的使用需求。设计过程中优先选用MG996R舵机作为单腿关节的动力输出元件，该型号舵机的输出扭矩、转动角度范围完全匹配小型六足机构的单腿负载需求，单腿采用两关节构型，分别负责腿部的抬升摆动与前后迈步动作，六条腿沿机身中心呈圆周对称分布，运动过程中可通过三角步态规划实现重心的平稳转移，避免行走过程中出现侧倾失稳的问题。机身主体的安装边界完全围绕Arduino Uno控制板的尺寸展开，控制板居中布置在机身核心区域，周围预留舵机接线、电源模块的安装空间，所有舵机的走线沿腿部结构件内侧的线槽排布，避免运动过程中线缆与关节结构发生干涉，同时减少外露线缆对腿部运动行程的限制。单腿的结构件采用镂空设计，在保证结构刚度满足舵机输出力支撑需求的前提下，尽可能降低腿部自身重量，减少舵机的无效负载，足端采用尖点式接触设计，可在接触地面时形成稳定的支撑点，降低对地面平整度的要求。设计阶段针对舵机的安装位做了定位限位结构，装配时无需额外调整舵机初始角度，即可保证六条腿的初始姿态一致，降低后续步态调试的校准工作量。关节转动处的间隙控制在合理范围内，既避免间隙过大导致的行走定位误差，也防止过定位导致舵机转动阻力增大、额外消耗电能。机身整体的重心高度经过反复调整，控制在支撑面形心的正上方区域，配合三角步态的时序规划，可在单腿抬升迈步时，剩余三条支撑腿的支撑三角形完全覆盖重心投影，保证行走过程的姿态稳定。该机构的设计没有采用冗余的复杂结构，所有零部件的选型与结构设计都围绕小型化、易装配、易调试的核心目标，既可以作为仿生机器人教学的实操载体，也可作为小型探测机器人的移动底盘基础，后续可根据使用需求在机身预留的安装位上加装传感器、功能模块，拓展对应的作业能力。
