双轴伺服驱动摄像摇摄倾斜安装支座

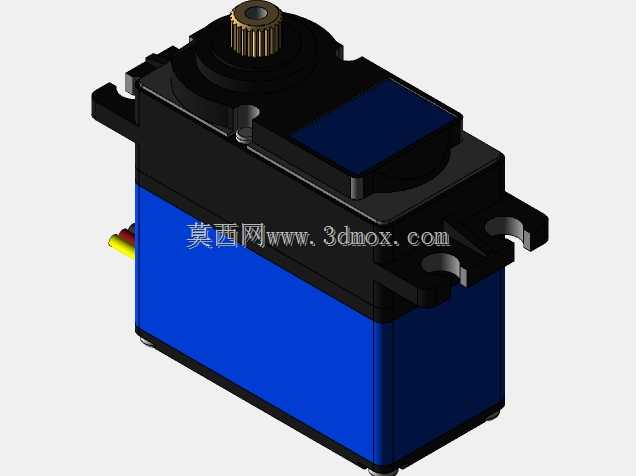

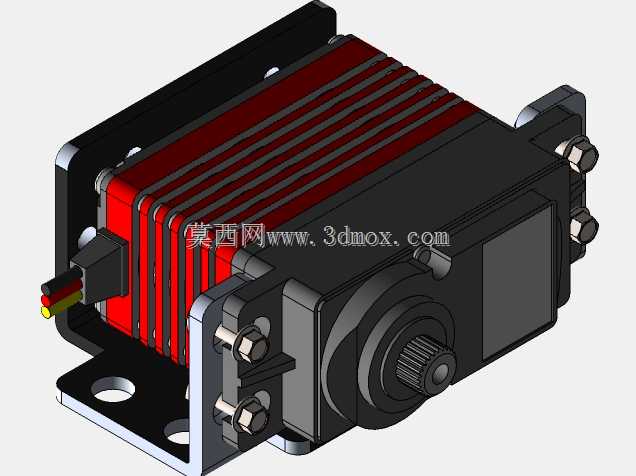

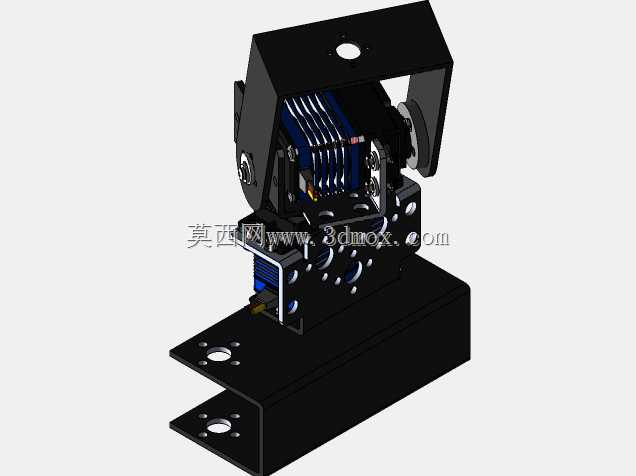

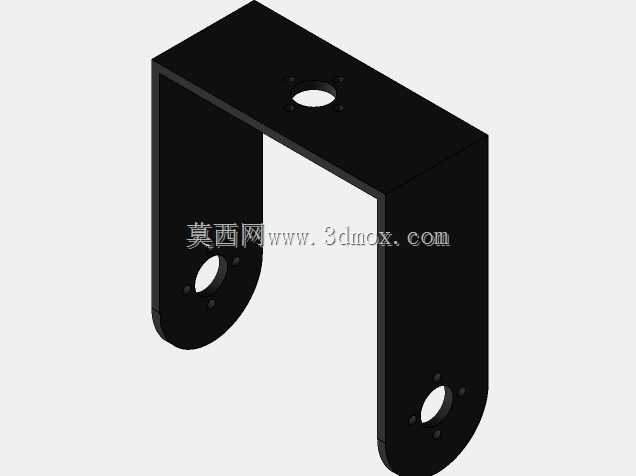

　　该支座主要面向移动巡检机器人、固定点位安防监控单元、小型自动化视觉检测工位的搭载需求，解决视觉采集端需要双自由度角度调整的安装痛点，可直接搭载可见光摄像头、小型红外热成像仪、微型激光测距传感器等采集器件，适配工业现场巡检、设备状态视觉识别、周界安防监控等多类场景，替代传统固定角度安装支架无法动态调整视场的缺陷。结构设计上采用分层堆叠的双轴布局，下层平移轴负责水平方向360度范围内的角度回转，上层倾斜轴负责垂直方向俯仰角度调整，两个轴系均预留标准伺服舵机的安装位，轴系配合处采用间隙适配的轴承位设计，减少转动过程中的卡滞与旷量，传动路径直接将舵机输出轴与转动支架刚性连接，省去额外减速传动结构，降低装配复杂度的同时提升角度响应速度。

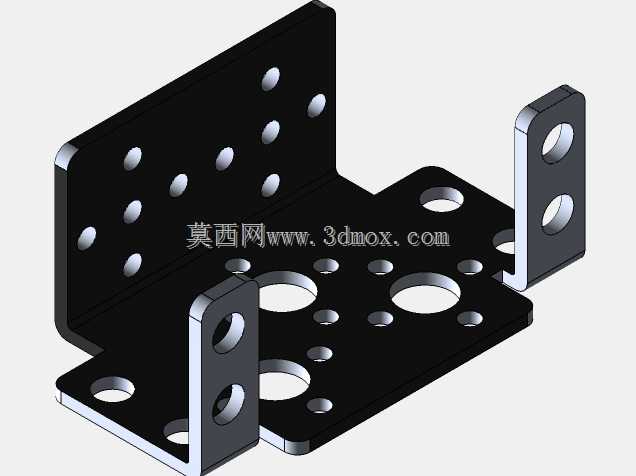

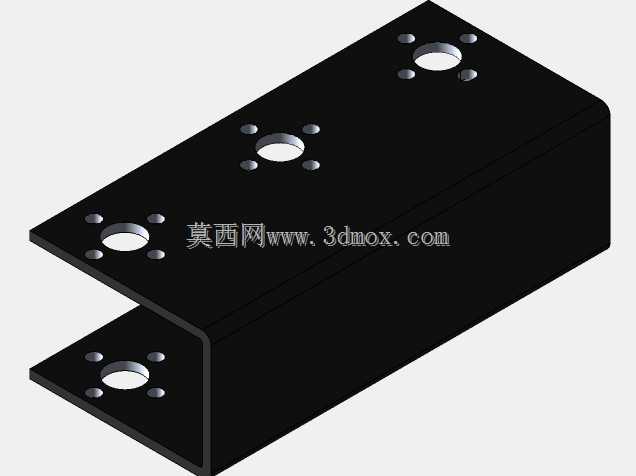

　　安装边界方面，底部采用L型折弯安装座，座体上预留多组标准安装孔位，可直接固定在铝型材框架、设备钣金壳体、机器人顶部搭载平台上，不需要额外加工转接板；上部搭载端预留圆形定位孔与周边固定孔，可直接适配市面主流小型摄像模组的安装孔距，搭载端与支架之间预留足够的走线空间，方便传感器线缆从支架内部穿过，避免线缆外露在转动过程中出现缠绕、拉扯断裂的问题。设计过程中优先考虑运动干涉问题，对两个轴系的极限转动角度做了机械限位结构，倾斜轴转动到上下极限位置时会与支架本体接触限位，避免舵机超程转动导致的器件碰撞、线缆拉扯，水平回转轴同样设置了限位凸台，可根据实际使用需求调整限位块位置，限制水平转动的角度范围，适配不需要全周回转的应用场景。

　　整体结构采用钣金折弯与机加件组合的形式，支架主体受力件采用足够厚度的板材加工，保证搭载重量在额定范围内时不会出现结构变形，转动过程中保持足够的稳定性，避免画面抖动影响采集效果，各连接部位均采用标准紧固件连接，拆解维护方便，可快速更换舵机或者调整搭载器件的安装位置。
