六自由度Delta并联关节机器人结构

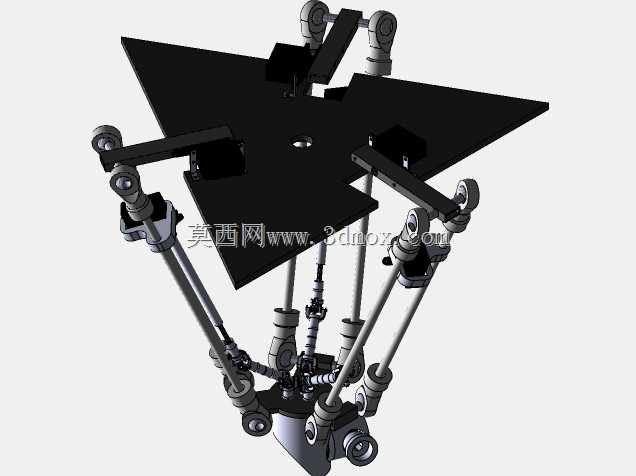

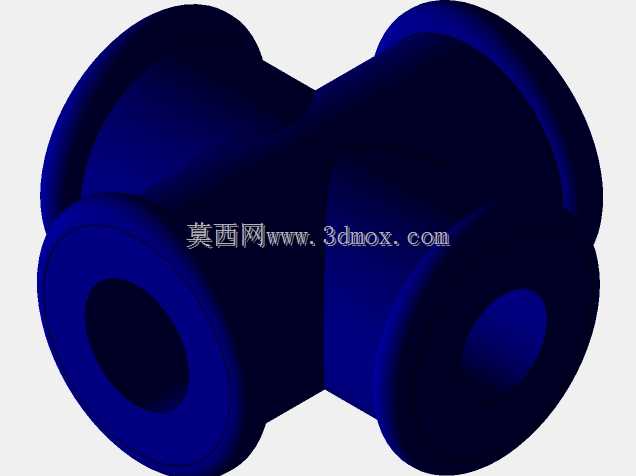

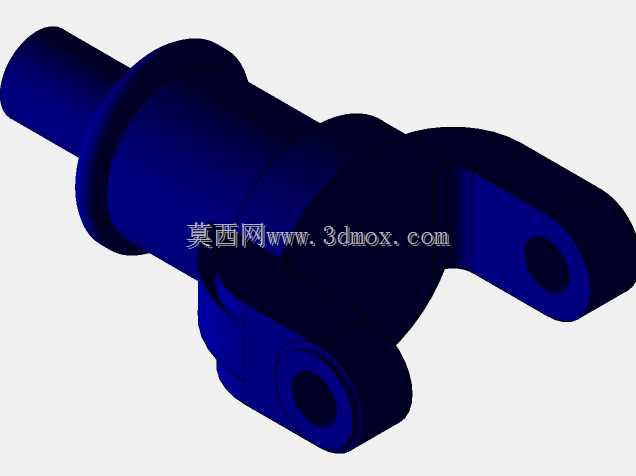

　　这款六自由度Delta并联结构的关节机器人，在高速分拣、精密拾放作业场景中有着不可替代的应用优势，相比传统串联机械臂，其动平台负载全部由多组平行支链共同承担，运动惯量更低，响应速度更快，在食品包装、电子元器件装配、医药分拣这类对节拍要求极高的产线中，能够实现每分钟上百次的精准拾放动作，适配高速流水线的作业节奏。从结构设计逻辑来看，该构型在常规三自由度Delta机器人基础上拓展了末端转动自由度，三组主驱动支链采用虎克铰与上下平台连接，支链中间的平行四边形连杆结构保证动平台始终保持水平姿态，额外增设的三组辅助支链负责传递末端的三个转动自由度，让末端执行器不仅能完成空间内的XYZ三轴平移，还能实现绕三个坐标轴的角度调整，

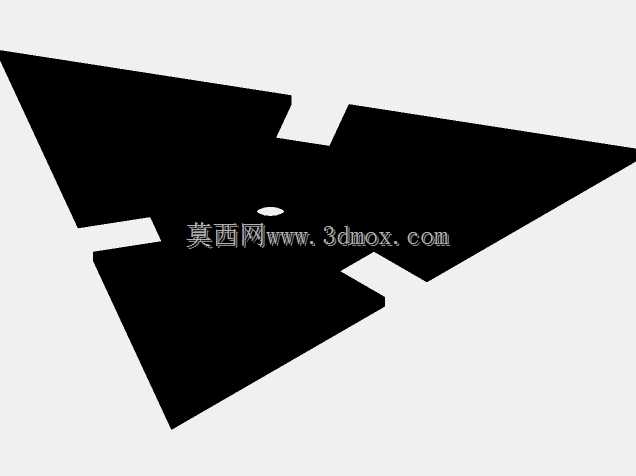

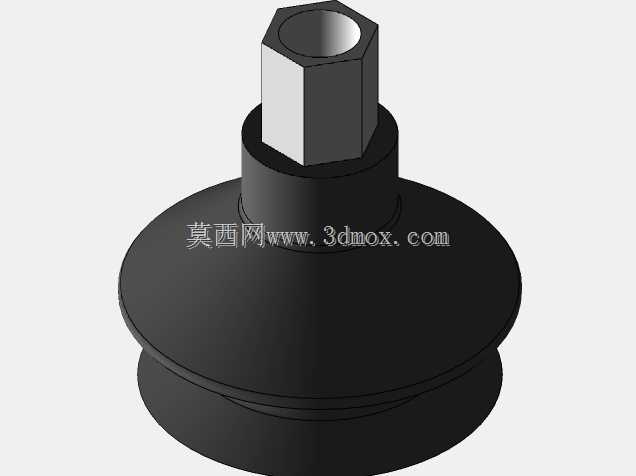

　　可适配需要调整工件姿态的装配、摆盘、涂胶等复杂工序。设计过程中需要重点考量各支链的运动干涉边界，静平台采用三角形布局安装驱动关节，驱动关节输出端与主动臂刚性连接，主动臂通过球铰与从动平行四边形支链相连，所有铰接点的转动范围都经过运动学仿真校核，确保在整个工作空间内支链不会发生碰撞，同时预留足够的关节间隙避免运动卡滞。安装层面，静平台的三个安装支脚呈120度均匀分布，可直接固定在生产线机架上方的吊装支架上，工作覆盖范围为静平台下方直径1200mm、高度300mm的倒锥形空间，安装时需要保证静平台平面与水平面平行度误差不超过0.1mm/m，避免因安装倾斜导致运动精度偏差。末端动平台预留了标准的执行器安装接口，可根据作业需求更换真空吸盘、

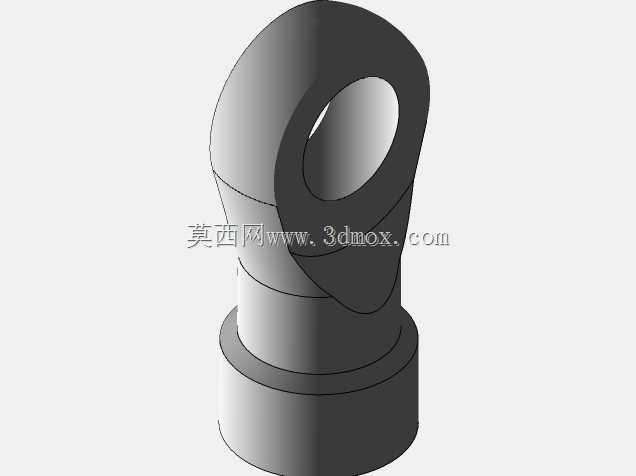

　　气动夹爪、电磁吸头等不同末端工具，各支链的连杆采用轻量化铝合金材质加工，在保证结构刚性的前提下尽可能降低运动部件重量，减少驱动电机的负载冲击，关节处的铰接轴承选用自润滑向心关节轴承，既可以满足多方向的转动自由度需求，又能降低长期运行的维护成本。在实际产线适配中，该结构的机器人可配合视觉检测系统完成散乱工件的动态抓取，视觉系统识别到传送带上的工件位置与姿态后，控制器通过逆运动学解算实时输出各驱动关节的运动参数，驱动支链带动末端动平台快速追踪工件位置，完成拾放动作，整套机构的重复定位精度可控制在0.1mm以内，完全满足3C电子、轻工包装行业的精密作业要求。
