三自由度并联拾取分拣机械结构设计

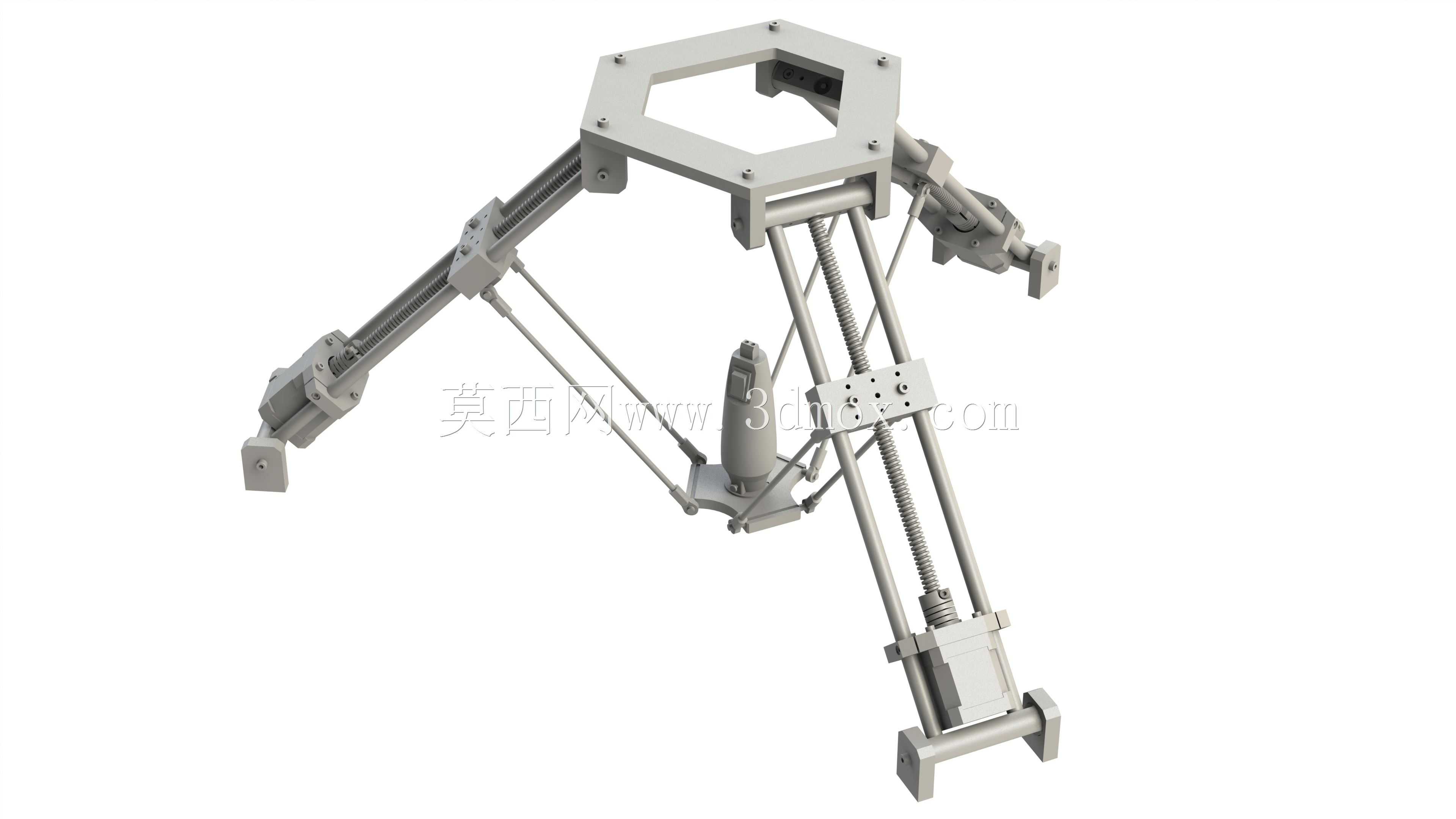

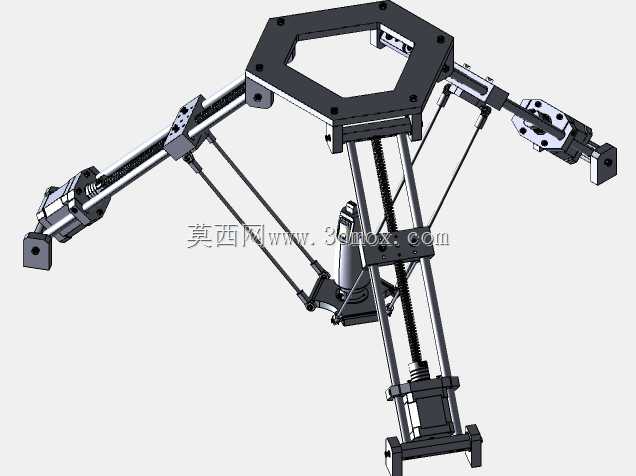

这套并联构型的执行机构，主要面向高速轻载的物料分拣、快速拾取工位设计，常见于食品包装流水线、电子元器件分选、小件药品装盒这类对节拍要求较高的生产场景，相比传统串联关节机械手，它的运动惯量更低，动态响应速度更快，在固定工作半径内的重复定位精度表现更稳定。整套机构的静平台采用六边形框架式结构，作为整套设备的安装基准面，框架上预留了三组驱动臂的铰接安装位，安装时可直接通过框架上的螺栓孔固定在生产线上方的机架上，安装边界需要预留出静平台外径1.2倍的操作空间，避免动平台运动到极限位置时与周边防护结构发生干涉。三组驱动支链采用对称式布局，每一组支链都集成了直线驱动组件与平行四边形约束杆结构，驱动部分通过丝杆传动实现支链长度的实时调整，平行四边形约束结构则用来保证末端执行器始终保持水平姿态，不会在运动过程中出现角度偏转，适配吸盘、夹爪这类需要保持水平作业的末端执行件安装。设计过程中优先考虑了支链的受力均匀性，三组支链沿静平台周向120度均匀分布，让每个驱动单元的负载分配保持一致，避免单支链受力过大导致的磨损加快问题，同时支链上的铰接点都采用了带自润滑衬套的转动副结构，减少长期高速往复运动下的维护频次。末端动平台采用轻量化镂空设计，在保证安装平面刚度的前提下尽可能降低运动部分的整体重量，动平台中心预留了标准的执行器安装接口，可以直接适配不同规格的气动夹爪、真空吸盘等末端作业元件，动平台的有效工作行程覆盖静平台下方直径800mm、高度300mm的圆柱空间范围，足够覆盖常规流水线的物料拾取作业范围。整套结构的运动学解算逻辑相对清晰，通过三组支链的长度协同调整，就能实现末端平台在工作空间内的X、Y、Z三个方向的快速平移，没有多余的转动自由度，对于只需要平面拾取、垂直放料的工位来说，结构冗余度更低，控制逻辑也更简单，调试阶段不需要做复杂的姿态补偿，现场部署的效率更高。在安装尺寸匹配上，静平台的安装孔位采用通用的环形阵列布局，可以适配多数现有流水线的上方机架安装标准，不需要额外做复杂的转接板设计，支链上的限位结构直接集成在驱动组件的两端，不需要额外加装外部行程开关就能实现硬限位保护，避免机构运动到奇异点位置导致的结构卡滞或者驱动过载问题。
