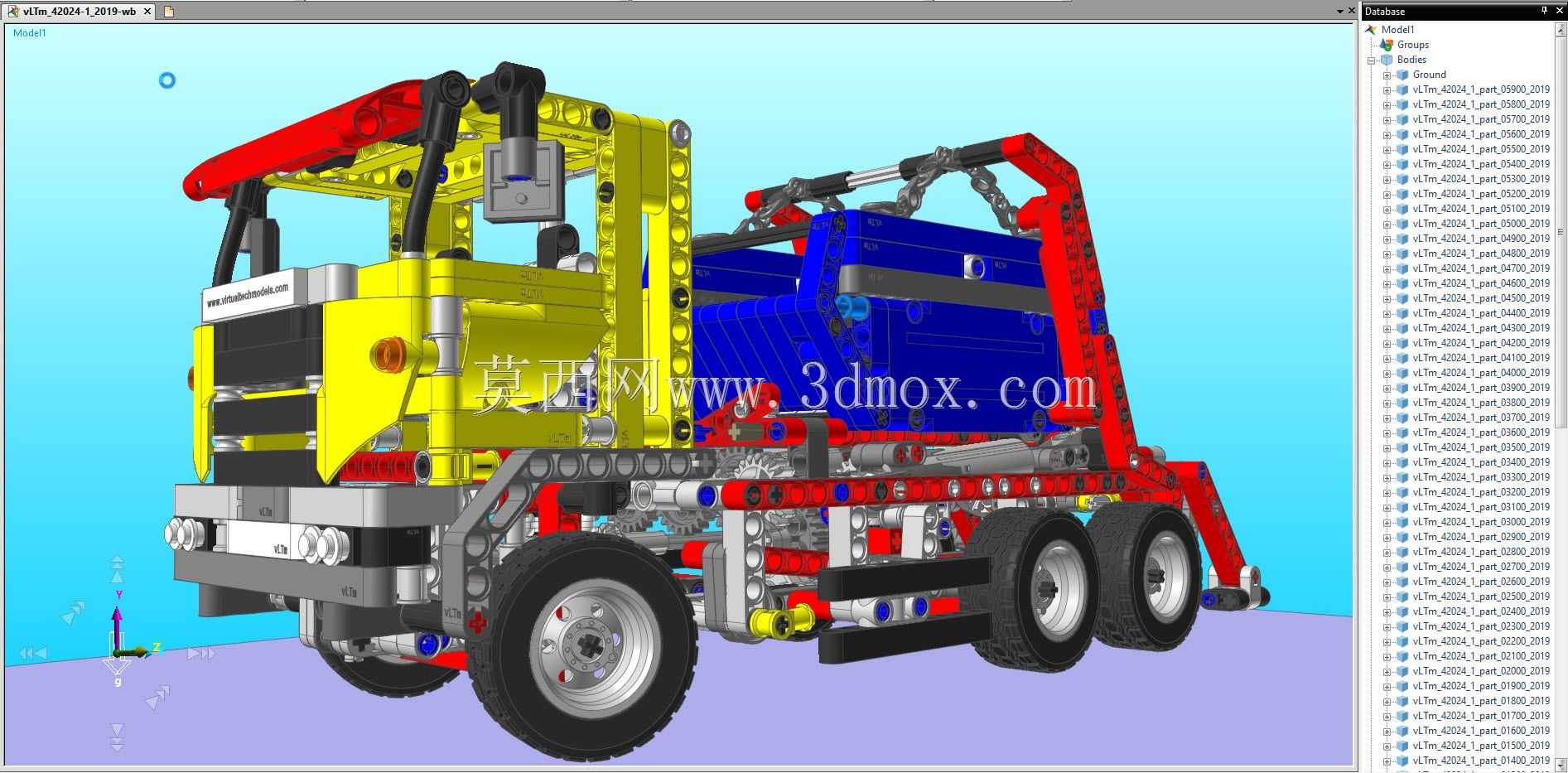

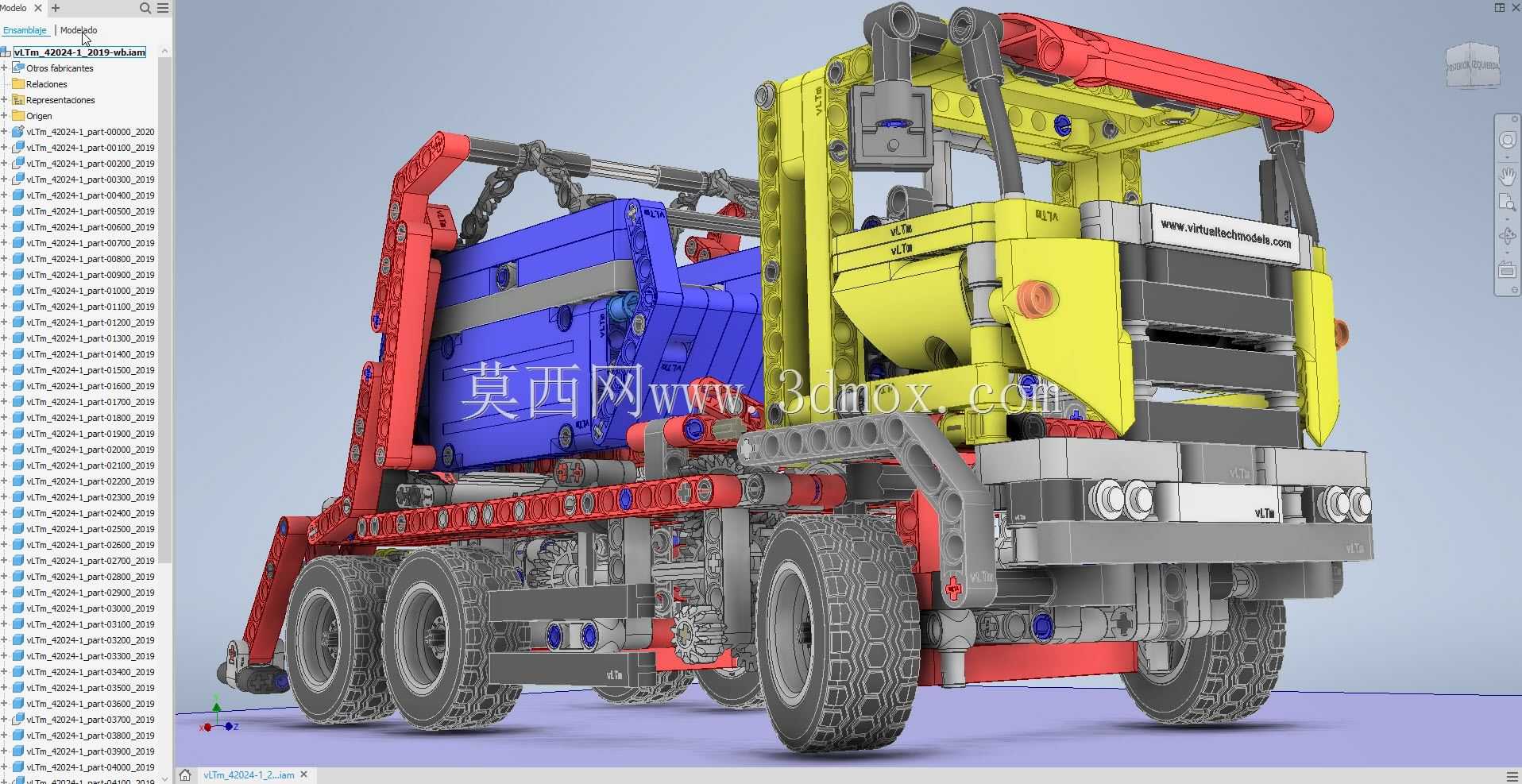

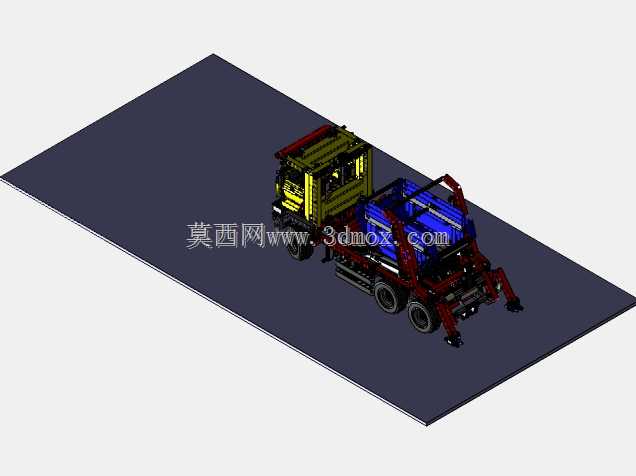

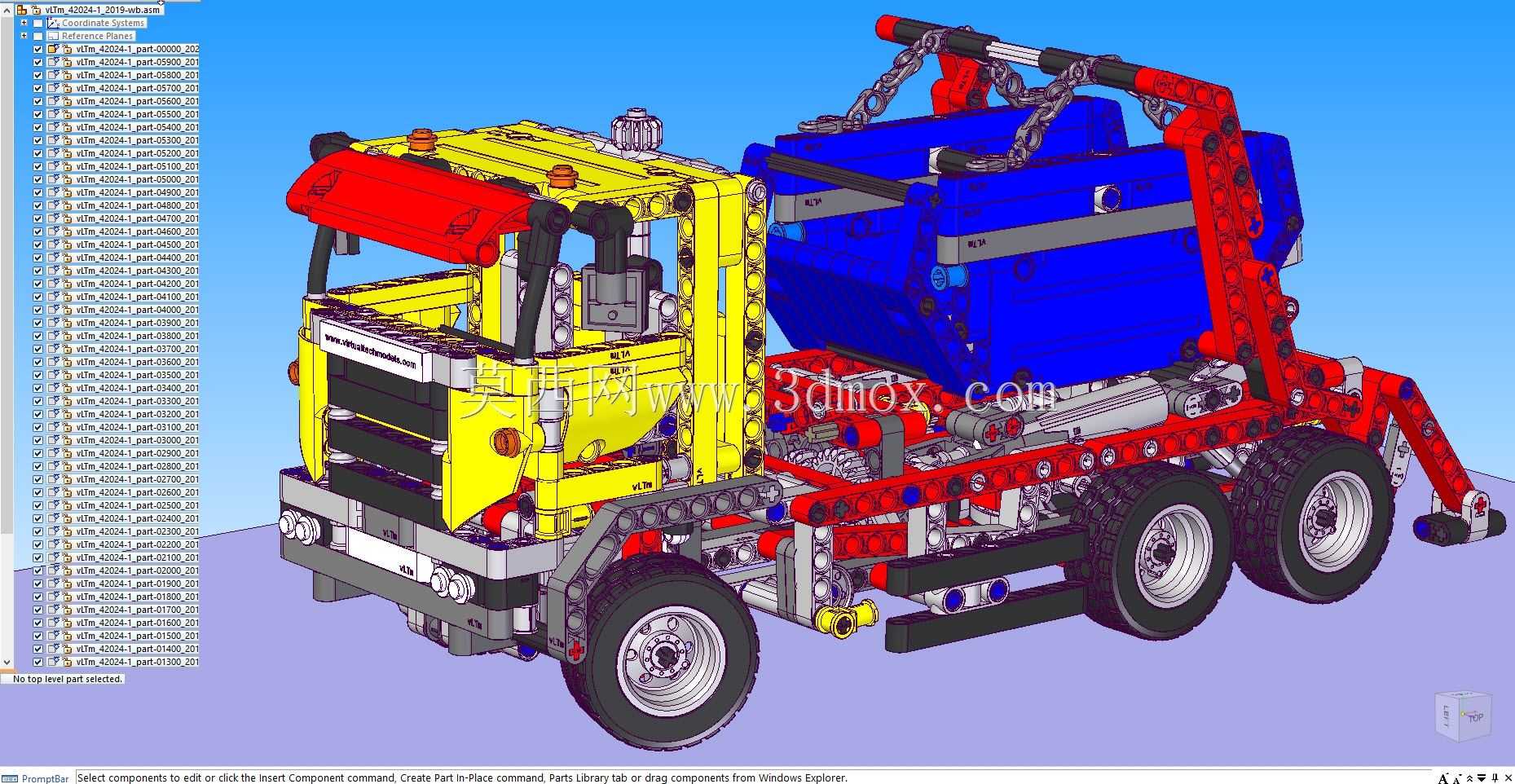

乐高技术自装卸式货运卡车结构模型

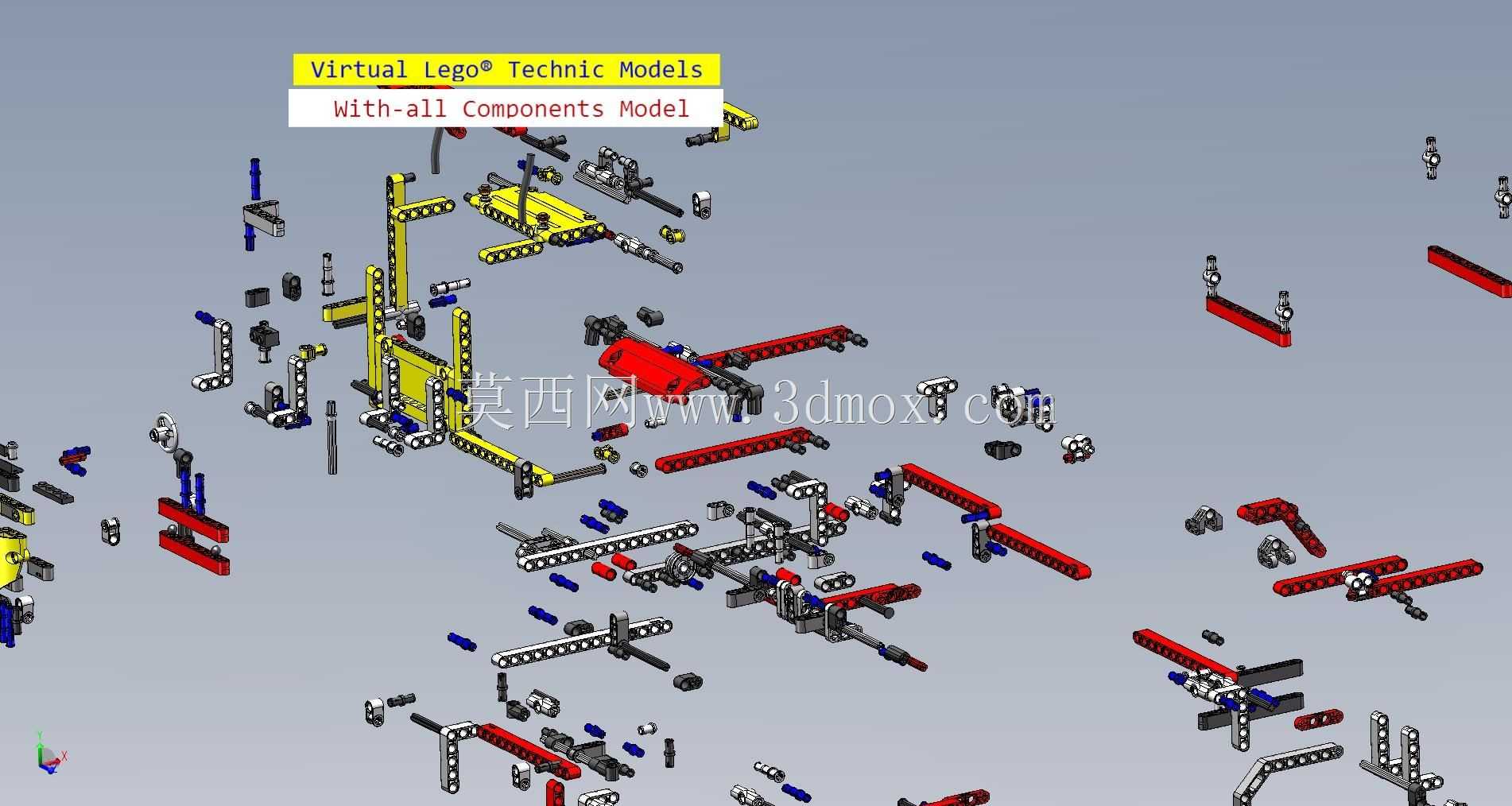

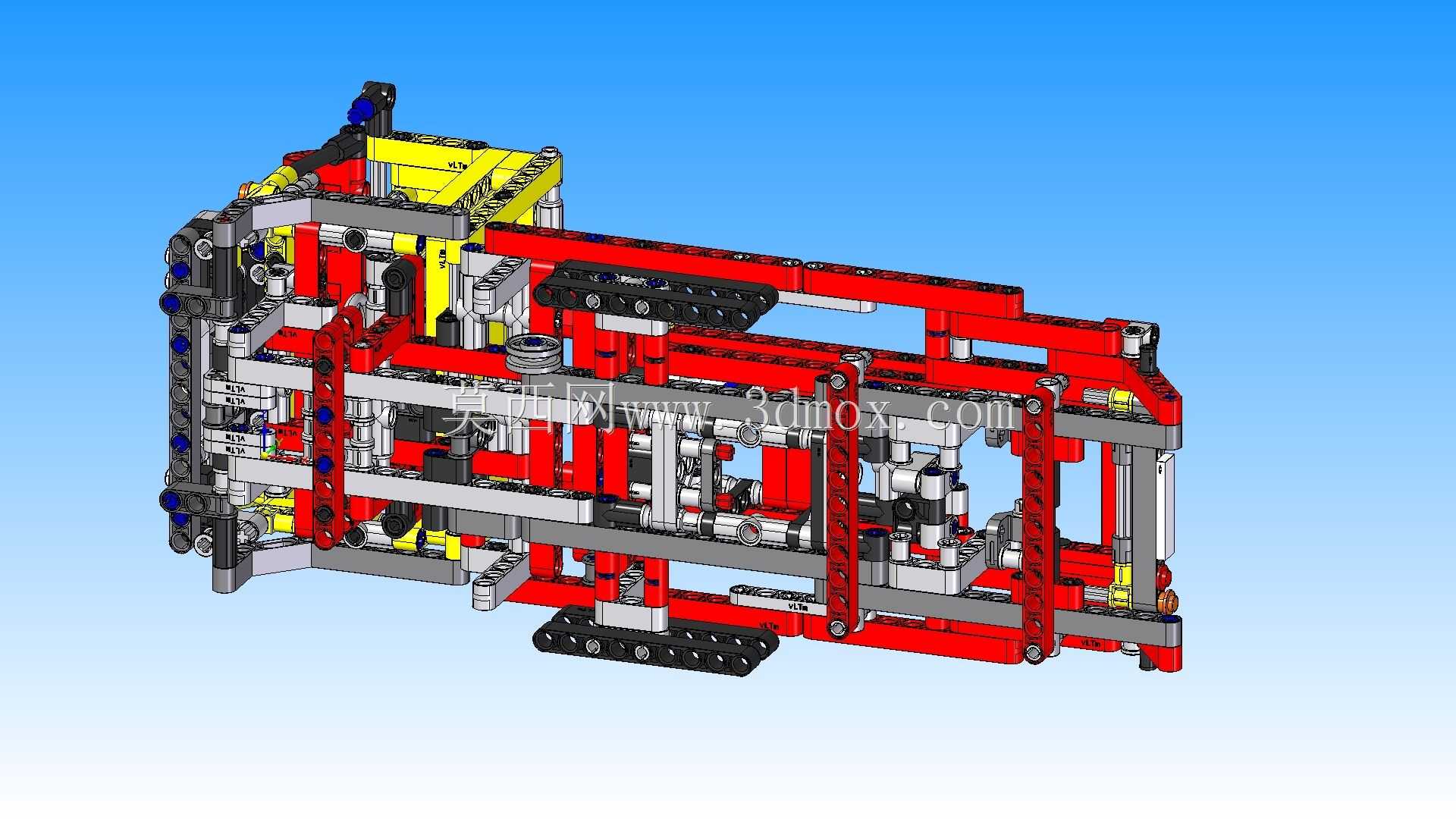

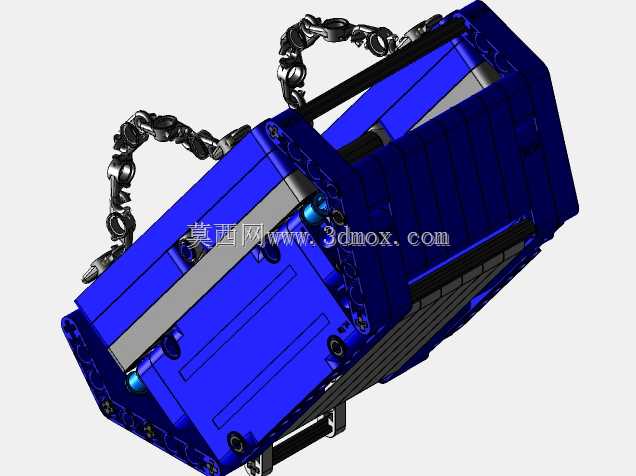

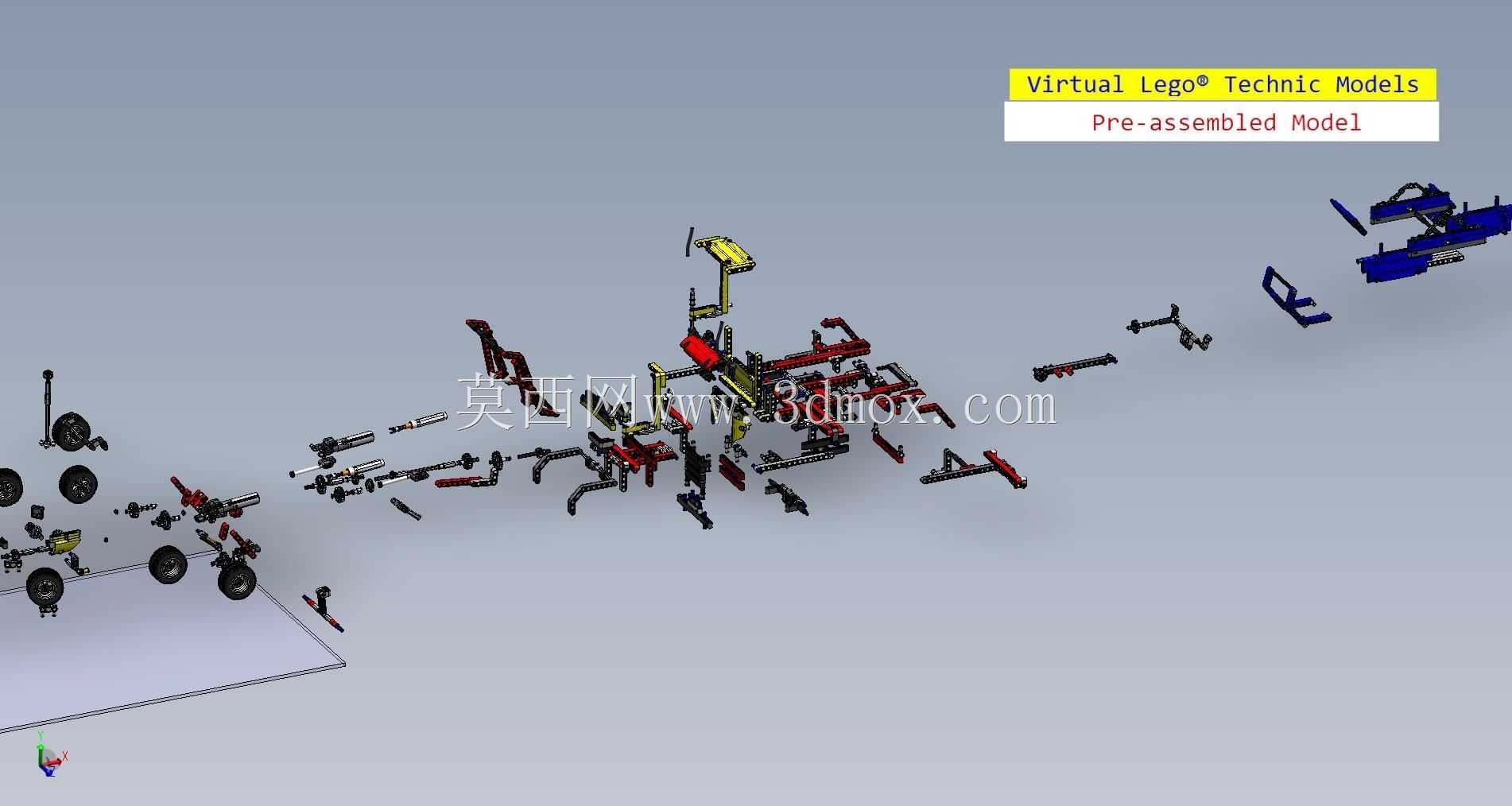

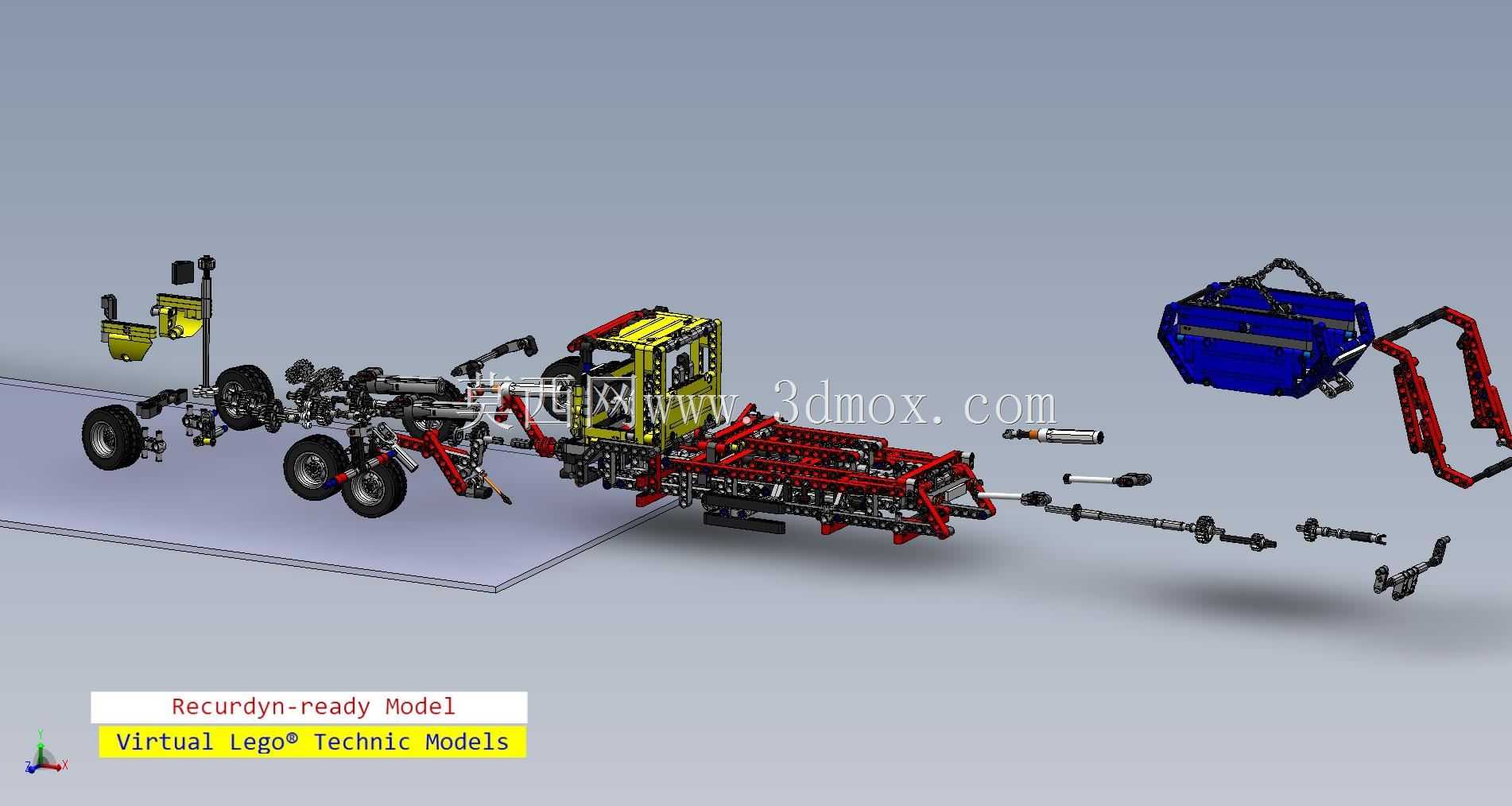

该模型还原的是带自装卸功能的城市短途货运专用车辆，这类车辆多用于城市内零散建材、周转料箱、小型设备的短距离转运作业，尤其适配场地狭窄、无法配置大型吊装设备的老城区配送、厂区内部物料周转场景，无需额外辅助吊装设备即可独立完成货箱的装卸与转运，大幅降低小批量物料转运的设备配置成本。从结构设计逻辑来看，模型采用模块化搭建思路，将整车拆分为驾驶舱模块、底盘承载模块、铰接式装卸臂模块、可分离货箱模块四个独立单元，各模块之间通过标准积木连接副实现装配，既保证了结构拆解的便利性，也能清晰展示各系统的运动配合关系。驾驶舱部分还原了平头专用车的短舱布局，将转向机构、驾驶位操作空间做了等比例简化，前保险杠位置预留了模拟灯具、防撞结构的安装位，符合城市配送车辆的通过性设计要求，短前悬的设计能够缩小车辆转弯半径，适配狭窄街巷的通行需求。底盘部分采用三轴承载布局，前后桥均做了悬挂结构的模拟，中后桥为驱动承载桥，兼顾重载状态下的承载能力与非铺装路面的通过性，底盘两侧预留了模拟液压管路、储气筒的安装空间，车架纵梁采用连续式承载结构，保证货箱满载状态下的车架刚度，避免长期负载出现车架形变问题。后部的铰接式装卸臂是整车的核心功能结构，采用多段铰接设计，搭配模拟链条传动的锁止机构，可完成货箱的起吊、滑移、就位全流程动作，臂架的铰接点位置经过运动校核，保证装卸动作过程中不会与驾驶室、车架发生运动干涉，臂架末端的锁止结构可与货箱上的对应挂点快速对接，无需额外操作即可完成货箱的固定与释放。可分离式货箱采用敞篷式结构，侧板做了加强筋模拟，保证料箱装载散料时的结构强度，货箱底部设置有与底盘定位的配合结构，装载就位后可实现与底盘的相对固定，避免运输过程中出现货箱移位。整个模型的零件配合逻辑完全参照真实专用车的结构关系，各运动副的活动范围均做了限位设计，既能够完整演示自装卸卡车的作业流程，也可作为专用车结构教学、积木结构创新设计的参考样例，帮助从业者理解小型自装卸专用车的结构布局与运动逻辑。
