带编码器12伏350转直流减速电机结构

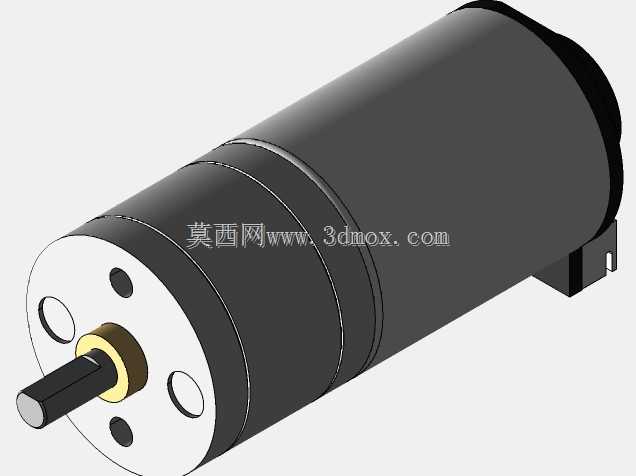

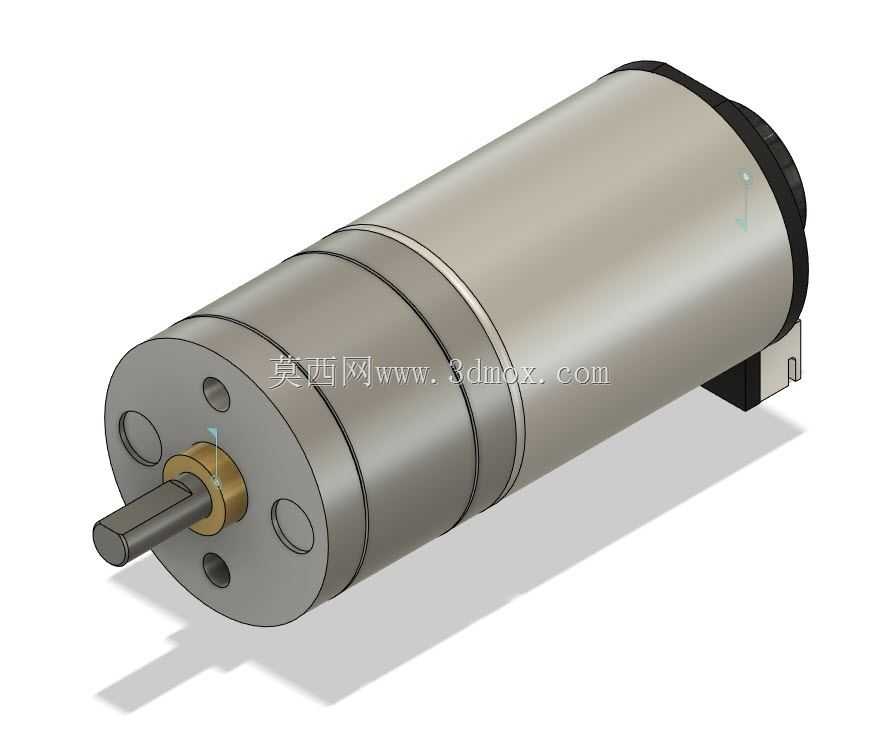

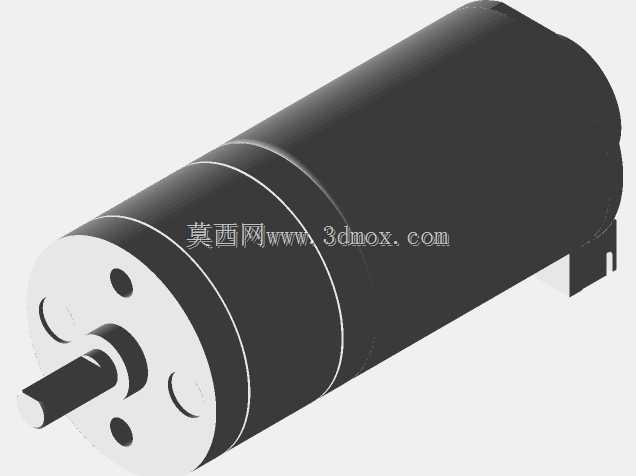

　　这款带编码器的直流减速动力单元，在小型自动化设备、教学实验装置、小型智能移动载具、桌面级机械传动结构中应用十分广泛，很多做小型项目的结构工程师在选型时，经常会遇到原厂缺少配套三维数模的情况，导致安装校核阶段反复调整结构，浪费大量的设计迭代时间。从功能特性来看，该动力单元集成了34:1减速比的齿轮组与同轴编码器，输出转速稳定在350RPM，编码器可实时反馈输出轴的旋转位置与转速信号，能为闭环控制系统提供精准的位置反馈，满足需要精准调速、位置定位的小型传动场景需求，比如小型机械臂关节、智能小车驱动轮、自动送料机构的动力输出端都能适配。设计思路上，整体采用同轴式圆柱齿轮减速结构，电机本体与减速箱、编码器沿输出轴轴线依次排布，

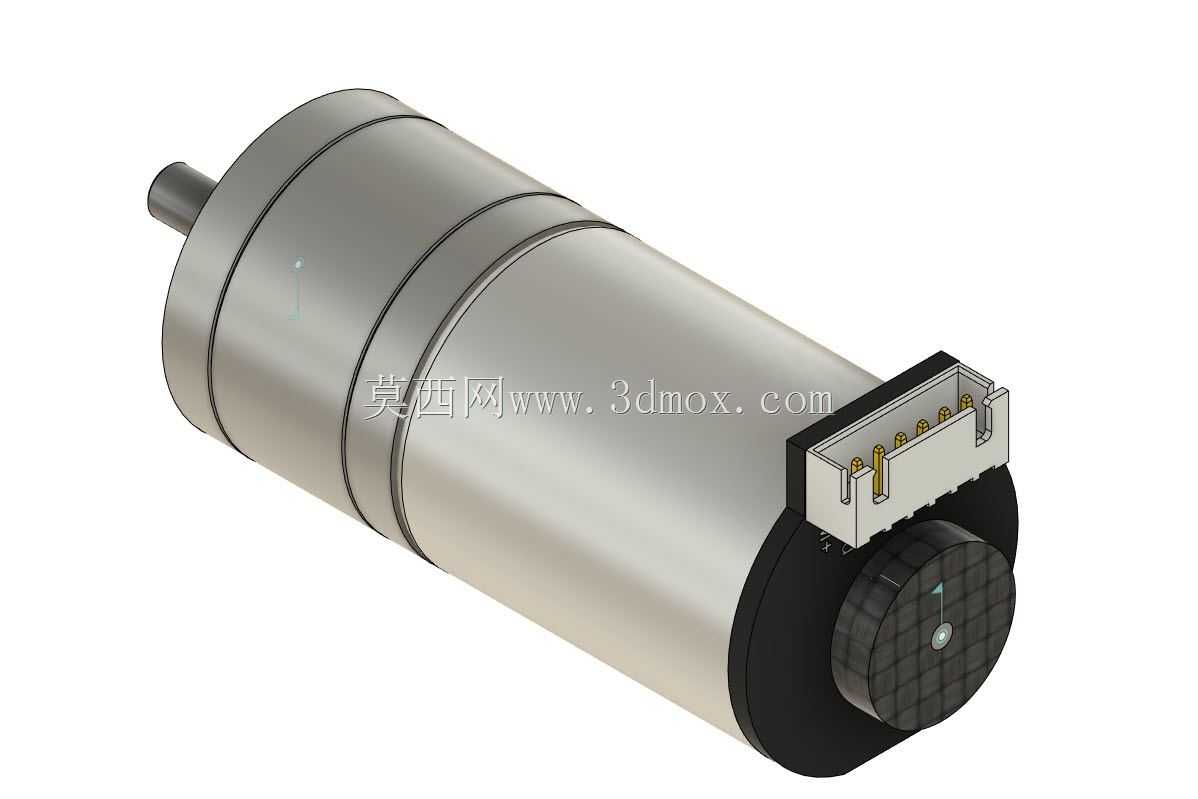

　　最大限度压缩径向安装空间，输出端采用带安装法兰的端面结构，法兰面上预留三个均匀分布的安装孔，方便与设备安装板直接锁付固定，输出轴为标准圆柱轴伸，配套铜质轴套做径向支撑，减少轴伸端的径向跳动，提升传动稳定性。从安装边界来看，整体为圆柱形筒体结构，最大外径适配常规小型减速电机的安装预留空间，轴向总长度覆盖电机本体、多级减速齿轮腔、后端编码器腔体三个部分，设计安装位时需要在编码器后端预留足够的接线空间，避免线束弯折过度导致信号传输故障；输出轴的轴伸长度、直径都经过适配校核，能直接匹配常规的联轴器、同步带轮安装尺寸，不需要额外做轴的二次加工。在实际结构设计校核时，要注意该电机的输出轴径向负载上限，避免悬臂安装的带轮、

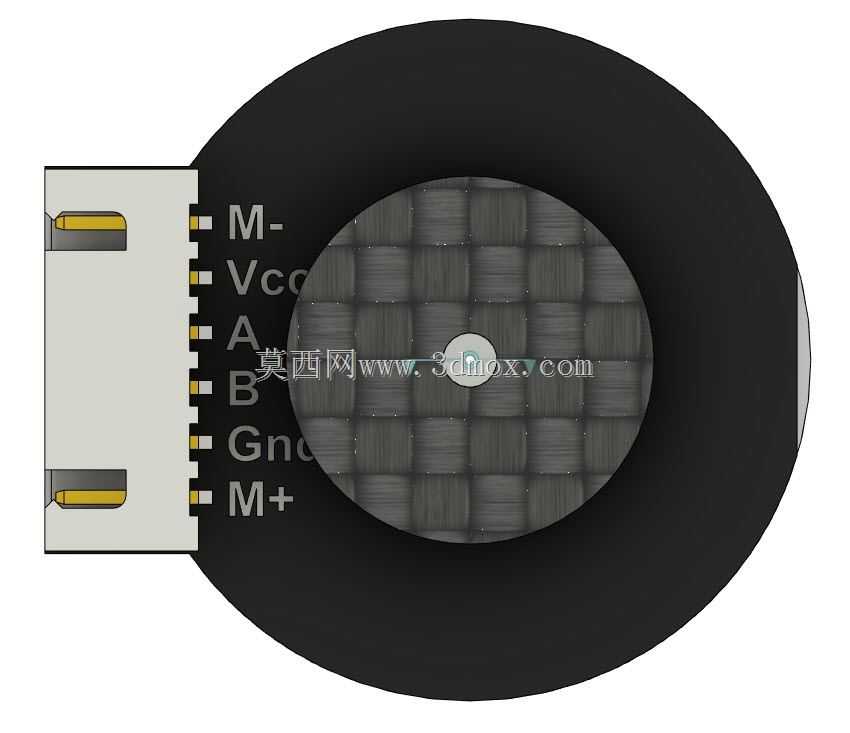

　　齿轮负载过大导致轴承受损，同时编码器的接线要做好屏蔽处理，远离设备内的强电走线，减少信号干扰。这类集成编码器的小型直流减速电机，相比不带反馈的普通减速电机，能实现更精准的转速控制与位置定位，在很多对成本敏感但又需要基础闭环控制的小型设备场景中，是性价比很高的动力选型方案，对应的三维数模可以直接导入装配体中做干涉检查、安装孔位匹配、传动路径校核，能大幅减少设计阶段的错漏问题，避免实物加工后出现安装不上、传动干涉的问题。
