28BYJ-48减速步进电机结构设计

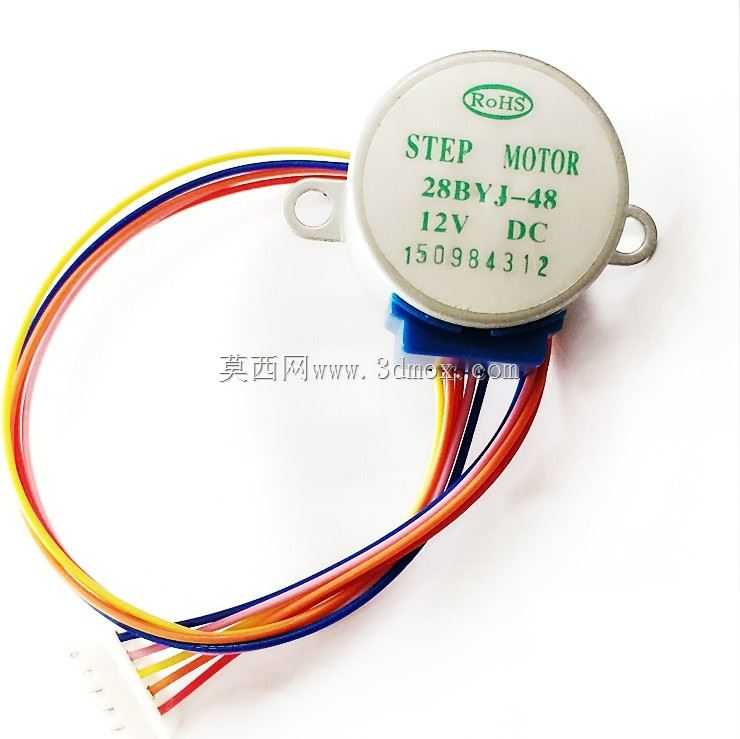

这款28BYJ-48型步进电机属于永磁式减速步进器件，在小型自动化执行场景中应用十分广泛，常见于智能家电风门控制、小型云台转动、3D打印机送料微调、教学实验平台传动、智能门锁锁舌驱动、小型工艺品动态结构等对控制精度有要求、安装空间受限的场景中。从结构设计来看，该电机本体采用圆形薄壳封装，外壳两侧延伸出带安装孔的固定耳，安装孔位间距经过标准化设计，可直接适配多数小型设备的预设安装位，无需额外制作转接支架，能有效缩减整机结构的设计周期。电机尾部引出五根不同颜色的驱动引线，分别对应不同的绕组相位，接线时可通过线色快速区分接线定义，减少装配阶段的接线错误率。

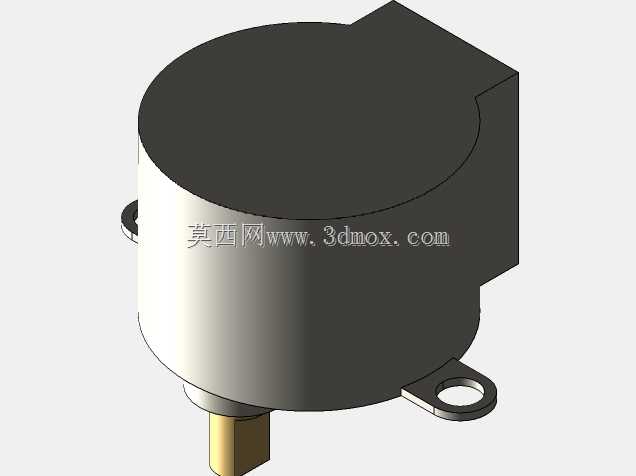

该电机内置多级齿轮减速结构，将转子的高速转动转化为输出轴的低速大扭矩输出，相比同尺寸无减速的步进电机，输出扭矩提升数倍，可直接驱动轻负载机构，无需额外搭配减速箱，进一步节省安装空间。设计该三维模型时，重点还原了电机本体的外形轮廓、安装耳的孔位尺寸、引线的出线位置、输出轴的轴径与伸出长度，同时还原了外壳表面的标识印刷细节，保证模型在装配仿真时可完全模拟真实零件的安装边界，避免出现干涉问题。

在实际选型应用中，该电机的驱动电压适配常规低压直流供电场景，步进角经过减速后可达到极小的单步转动角度，控制精度足以满足多数小型执行机构的定位需求，且运行噪音低、功耗小，适合电池供电的便携类小型设备使用。建模过程中严格按照实物的实际尺寸进行1:1还原，对安装配合面的公差、输出轴的配合尺寸、固定耳的厚度等关键参数都做了精准复刻，可直接用于整机结构的装配干涉检查、运动仿真验证，也可作为结构设计时的选型参考模型，帮助工程师快速完成安装位的布局设计，减少实物打样阶段的尺寸匹配问题。模型同时还原了引线的自然弯折形态，在做整机布线仿真时也可参考引线的出线方向，预留足够的走线空间，避免装配时引线被壳体挤压造成破损。
