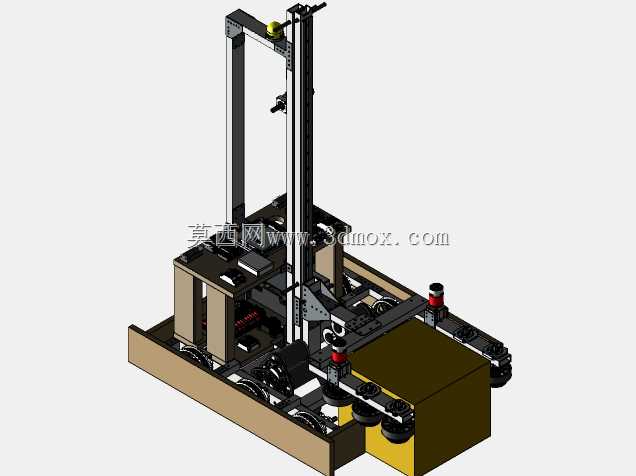

FRC竞赛用立式升降作业机器人结构

该结构面向青少年机器人竞技赛事场景设计，核心用于赛事场地内的物料拾取、抬升转运与定点投放作业，整体采用框式移动底盘搭配单立柱垂直升降模组的布局，兼顾场地快速移动与高位作业的双重需求。底盘部分采用多层框架式焊接结构，底部布置多组驱动轮与随动轮，轮组安装位预留了减震元件的装配空间，可适配赛事场地内的拼接地板、轻微坡度与小尺寸障碍通行需求，底盘框架内部预留了电控元件、动力电池、气动元件的安装腔体，腔体周边设计有走线槽与固定孔位，可避免赛事激烈运动过程中线缆拉扯、元件移位的问题。升降立柱采用铝型材搭配线性导轨的组合结构，传动路径上布置同步带传动副，可带动末端执行器沿垂直方向完成大行程往复运动，立柱与底盘的连接位置设计有三角形加强筋板，可抵消高位负载带来的倾覆力矩，保障升降过程的结构稳定性。末端执行器安装位预留了标准的机械接口，可根据不同赛季的赛事任务快速更换夹爪、吸盘、推板等不同作业部件，无需改动主体升降与底盘结构。从安装边界来看，整体结构的外轮廓尺寸严格匹配赛事规则的尺寸限制要求，所有突出部件均做了圆角防护处理，避免竞技对抗过程中出现结构磕碰损坏，底盘的轮距与轴距参数经过反复调校，可实现零半径转向，适配赛事场地内狭窄通道的通行需求。设计过程中优先考虑了赛事场景下的快拆维护需求，所有连接部位均采用标准紧固件装配，易损部件均设计为快换结构，可在赛事间隙的短时间内完成故障部件更换，结构上的所有受力部位均经过受力仿真校核，在满足强度要求的前提下尽可能做了镂空减重处理，降低整体自重以提升移动速度与续航表现。升降模组的行程参数匹配赛事中高位物料投放的高度要求，传动部位均设计有防尘护板，可避免场地内的碎屑、杂物进入传动副造成卡滞，底盘底部预留了传感器安装位，可加装视觉识别、距离检测等元件，为自主导航作业提供硬件安装基础。
