发那科100iB机器人一轴行程限位结构

项目分类:3D模型 发布时间:2021-09-27 ID:288208
  • 发那科100iB机器人一轴行程限位结构

在工业机器人产线集成项目中,关节轴的行程硬限位是必不可少的安全防护结构,尤其是六轴工业机器人的一轴(底座回转轴),其转动范围直接决定机器人的作业覆盖半径,一旦超出设计允许的转动角度,不仅会拉扯本体走线导致线缆断裂,还可能碰撞周边工位的工装、护栏甚至操作人员,引发设备损坏或安全事故。这套针对Fanuc 100iB机器人设计的一轴区域限制结构,就是为了在原有软限位之外增加一层物理防护冗余,适配不同产线的工位布局边界约束。

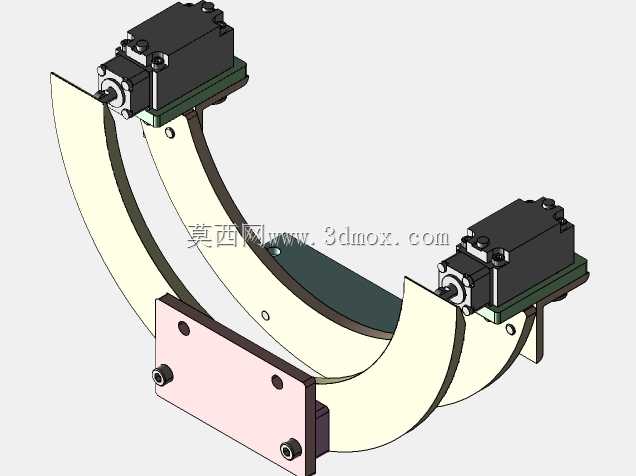

从结构设计逻辑来看,这套限位装置采用双弧形挡块配合触发撞块的形式,两个弧形限位板通过底部的安装基座固定在机器人底座的对应安装位上,弧形板的圆心与机器人一轴的回转中心完全重合,保证转动过程中不会出现卡滞或干涉。安装在一轴转动侧的两个撞块组件,分别对应左右两个极限转动位置,当一轴转动到设定的极限角度时,撞块会与弧形挡块的端面接触,通过机械硬阻挡阻止轴继续转动,相比纯软件限位,这种物理结构不会因为程序异常、编码器丢步等问题失效,安全冗余度更高。

在实际产线适配时,可根据工位的实际布局需求调整弧形挡块的安装角度,从而灵活限制一轴的可转动范围,比如当机器人一侧紧邻焊接工装、上下料输送线等固定设备时,就可以通过调整挡块位置,将该侧的转动极限收窄,避免机器人运动过程中与周边设备发生碰撞。结构的安装边界完全匹配Fanuc 100iB机器人底座的原有安装孔位,不需要对机器人本体进行额外打孔或改装,直接通过螺栓即可完成固定,安装过程不会破坏机器人原有结构,后期如果需要恢复全行程转动,直接拆除该限位装置即可,不会对设备造成不可逆改动。

从细节设计来看,撞块与限位挡块的接触位置采用了缓冲设计思路,避免硬接触产生的冲击传递到机器人关节减速器内部,长期使用下不会因为频繁撞击影响关节的传动精度。弧形挡块采用耐磨材质加工,表面做了硬化处理,长期反复撞击也不会出现明显的磨损变形,保证限位位置的精度长期稳定。整套结构的外形完全贴合机器人底座的轮廓,不会额外占用过多的安装空间,也不会干涉机器人其他轴的运动轨迹,在紧凑布局的产线中也能顺利安装使用。
