航空燃气涡轮喷气式动力装置结构设计

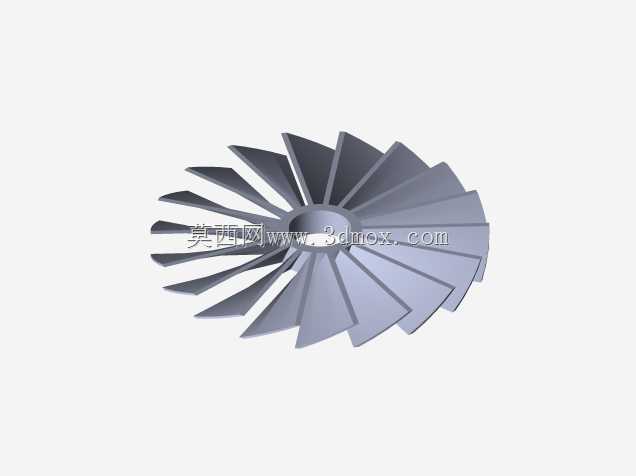

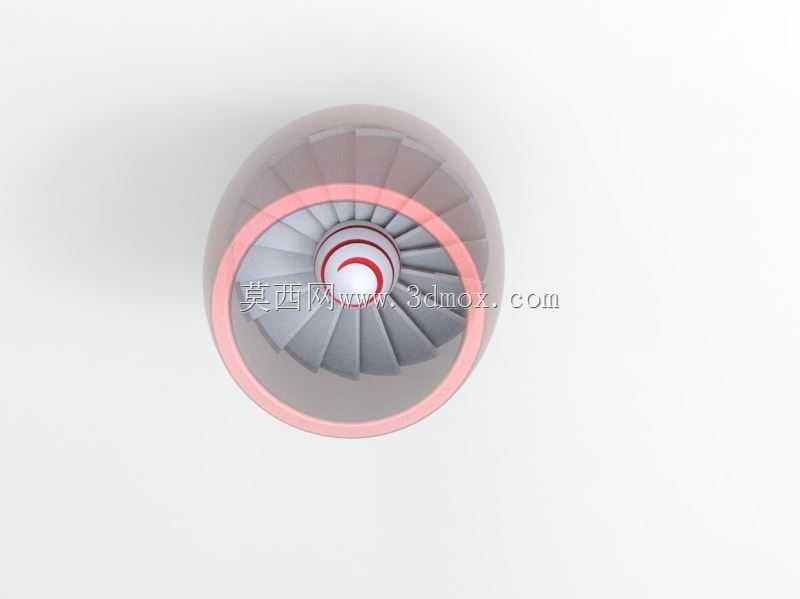

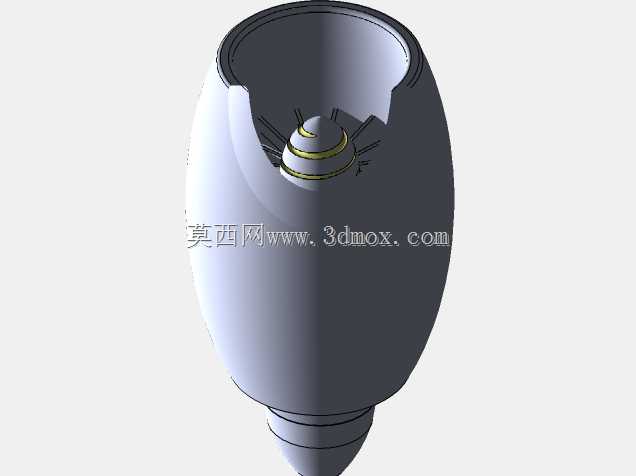

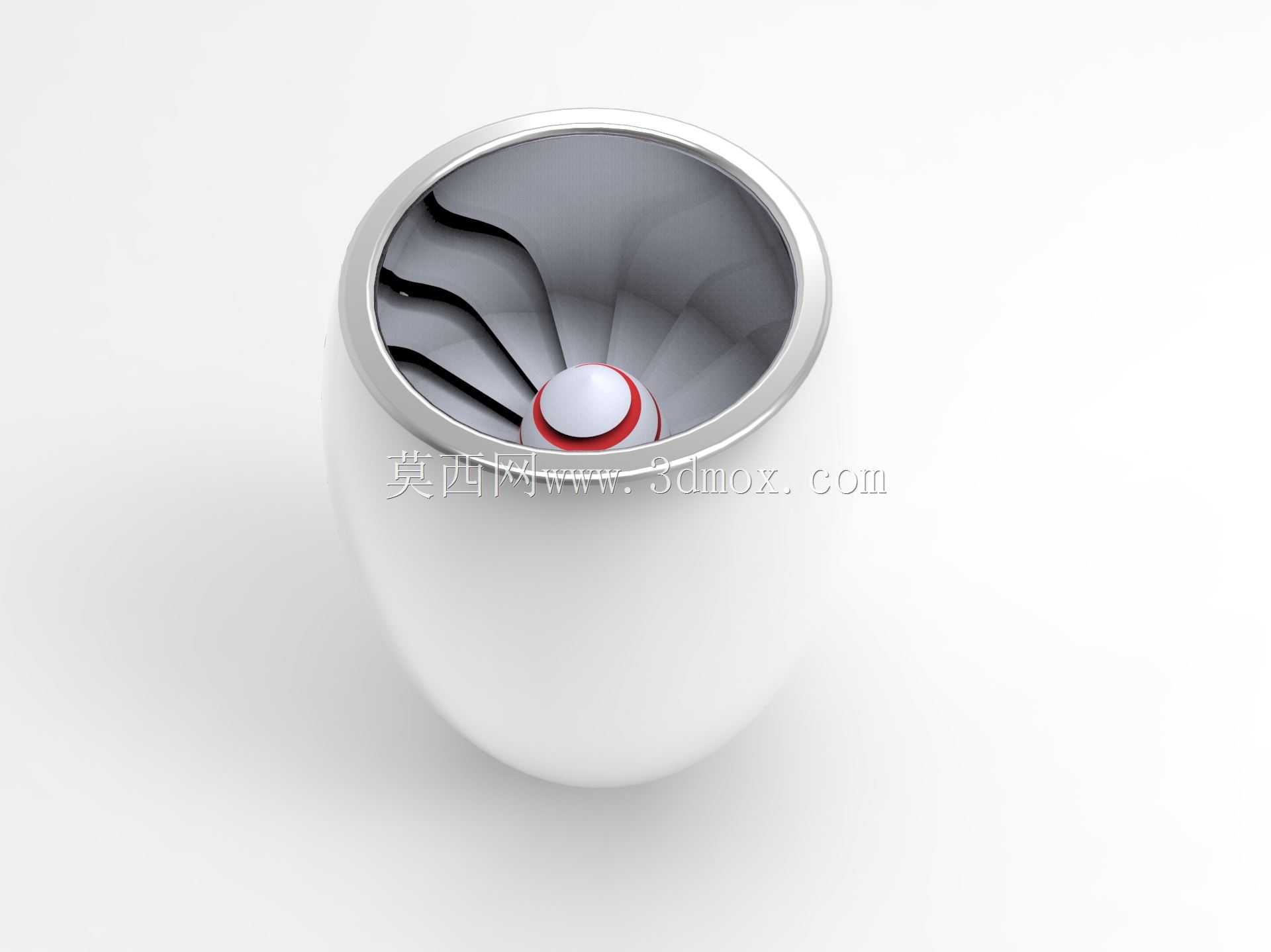

该动力装置主要面向亚音速航空飞行器推进场景设计，可适配轻型通航飞机、小型无人靶机等对推重比有明确要求的空中载具，核心功能是通过压缩空气与燃油混合燃烧后的高速喷流产生反作用推力，为载具提供持续飞行动力，同时可根据载具安装需求调整进气道唇口角度与尾喷管收敛段尺寸，匹配不同飞行包线下的进气效率与推力输出特性。设计阶段优先考虑进气道的流场均匀性，进气唇口采用大圆弧过渡结构，避免低速大迎角飞行状态下出现进气道气流分离，压气机端采用轴流+离心组合式压气结构，在有限的径向尺寸内实现更高的压比，兼顾小尺寸下的增压效率与工作稳定性，燃烧室采用环形回流布局，缩短整机轴向长度的同时保证燃油与压缩空气的充分混合，降低燃烧不完全带来的效率损失与排放问题。整机安装边界需匹配载具机身或吊舱的内径尺寸，进气端需预留至少15mm的安装法兰配合面，保证进气道与载具蒙皮的平滑过渡，避免额外的进气阻力损失，尾喷管出口需与载具尾部结构保持至少30mm的间隙，防止高温喷流直接冲刷载具结构造成热损伤，整机支撑点采用三点式布局，分别布置在压气机机匣中部、燃烧室机匣两侧与涡轮后机匣位置，可承受飞行过程中最大6g的过载载荷，避免机匣变形影响转子同轴度。设计过程中针对转子系统的动平衡做了专项优化，涡轮盘与压气机盘采用同轴一体化设计减少连接环节的跳动量，轴承采用角接触球轴承配对安装，同时承受轴向推力与径向载荷，机匣内壁与转子叶片叶尖预留0.3-0.5mm的间隙，兼顾热态膨胀后的运转安全与漏气损失控制，外部管路布局沿机匣轴向走线，所有燃油管路、滑油管路均预留标准快插接口，方便装配阶段的管路连接与后期维护检修。
