阿尔法型双活塞斯特林动力装置结构

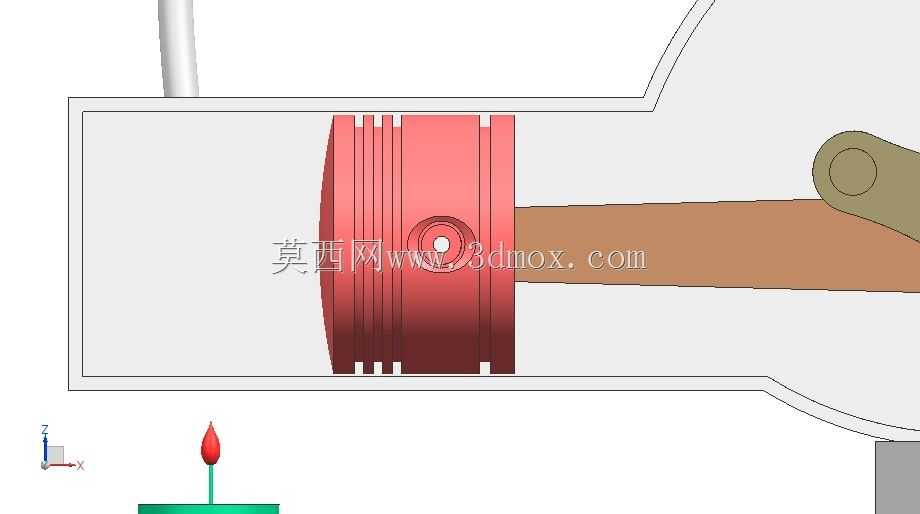

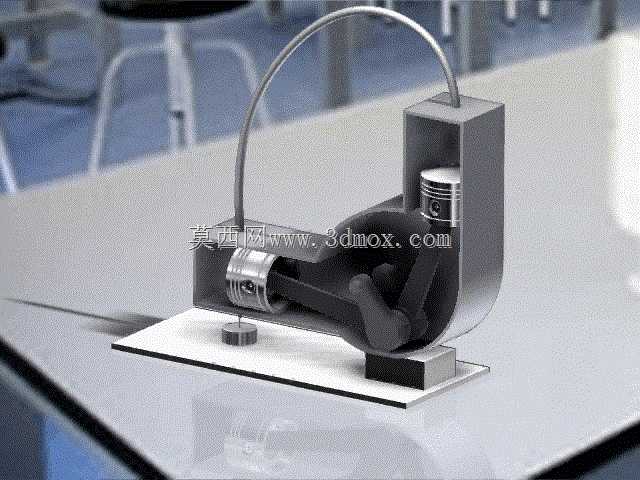

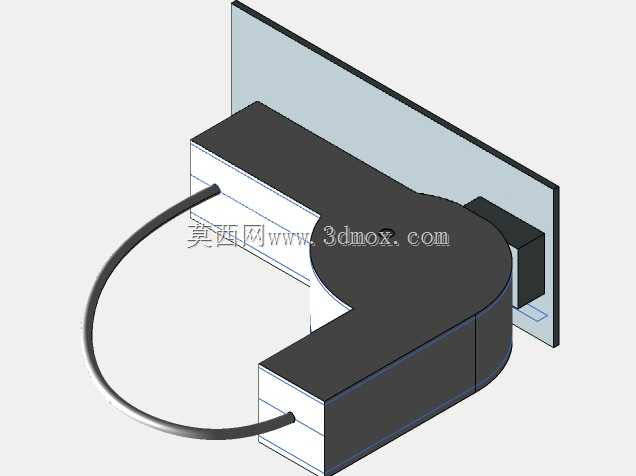

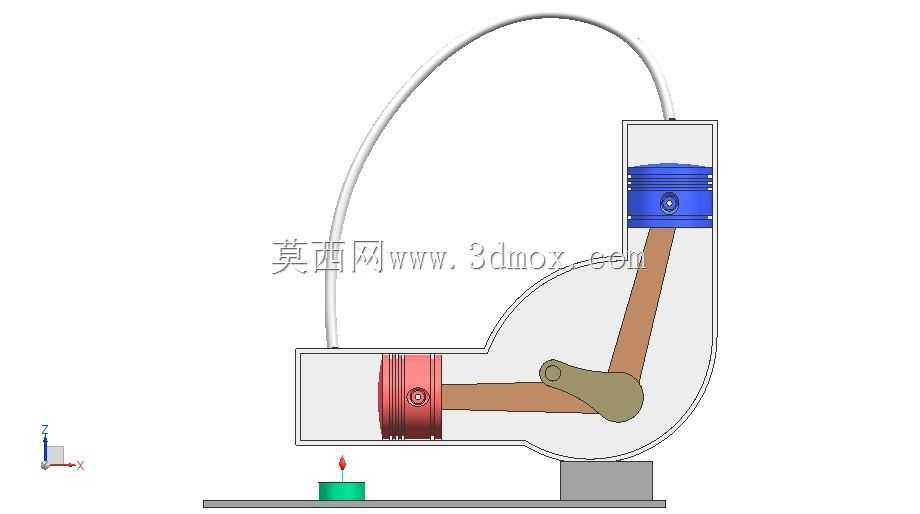

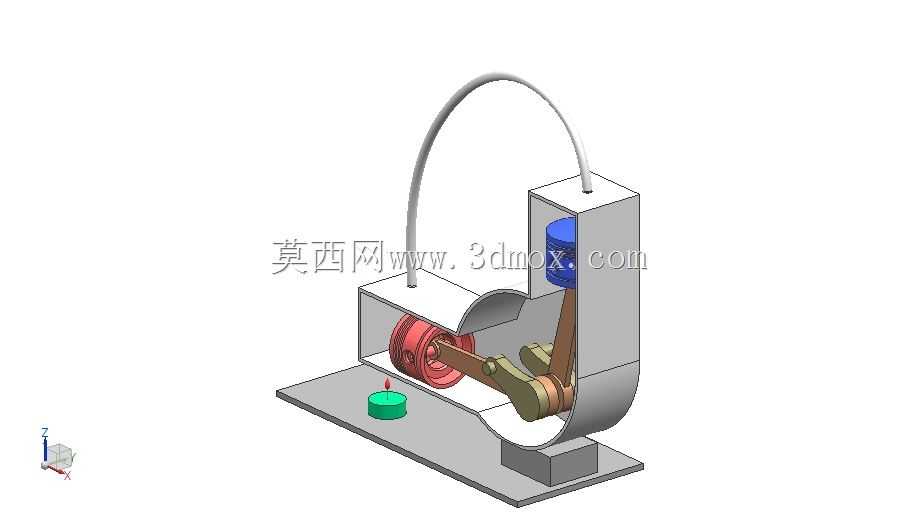

这款双活塞结构的外燃式动力装置，采用阿尔法构型的经典布局，两个活塞分别布置在相互垂直的气缸腔体内，通过共用的曲柄连杆机构完成动力的耦合输出，区别于传统单缸配置换器的斯特林结构，该构型的压缩腔与膨胀腔完全独立分置，能获得更高的循环热效率，在低温差余热回收、小型分布式供能、教学演示实验台等场景中有着广泛的应用空间。从结构设计逻辑来看，装置的热端气缸布置在下方靠近热源的位置，冷端气缸垂直布置在侧上方，两个气缸之间通过大曲率的环形流道连通，流道内壁做了平滑过渡处理，避免工质在循环流动过程中产生不必要的流阻损失，工质在封闭腔体内随着活塞的往复运动，依次完成定温压缩、定容回热、定温膨胀、定容冷却的完整热力循环，将外部热源输入的热能持续转化为曲柄轴的旋转机械能。在安装边界的设计考量上，整套装置的底部设置了平整的安装基座，基座上预留了标准的安装定位孔位，可直接固定在实验台架或者设备支架上，不需要额外设计转接工装；冷端气缸的顶部预留了密封端盖的安装位，可根据使用需求外接散热翅片或者水冷夹套，进一步提升冷端的换热效率，降低循环过程中的热损。曲柄连杆组件的设计做了动平衡配重处理，两个活塞的连杆分别铰接在曲柄轴的不同相位角位置，相位差严格匹配阿尔法循环的最优配气正时，运转过程中能有效降低往复惯性力带来的振动，保证动力输出的平稳性。活塞与气缸壁之间采用间隙密封配合，不需要额外加装活塞环即可满足低压工质的密封要求，降低了加工与装配的精度门槛，也减少了运转过程中的摩擦损耗。连通两个气缸的环形流道在设计时充分考虑了工质的流动死区问题，所有转角位置都做了圆弧过渡，没有突兀的截面突变，能让工质在冷热腔之间流动时保持稳定的流速，避免局部涡流带来的能量损失。热端气缸的底部采用薄壁导热结构，可直接对接蜡烛、酒精灯等小型开放热源，也可适配工业场景中的低温余热烟气、太阳能集热板输出的热能作为动力源，不需要对结构做大幅改动即可适配不同的热源输入条件。整套结构的运动部件全部集中在曲柄腔内部，外部没有裸露的传动构件，运转过程中的安全性更高，既可以作为高校工程热物理专业的教学演示教具，帮助学生直观理解外燃循环的工作过程，也可经过参数放大后用于小型偏远地区的离网供能系统，依托生物质、太阳能等分散热源实现持续的电力输出。
