三球同步弹射发射装置结构设计

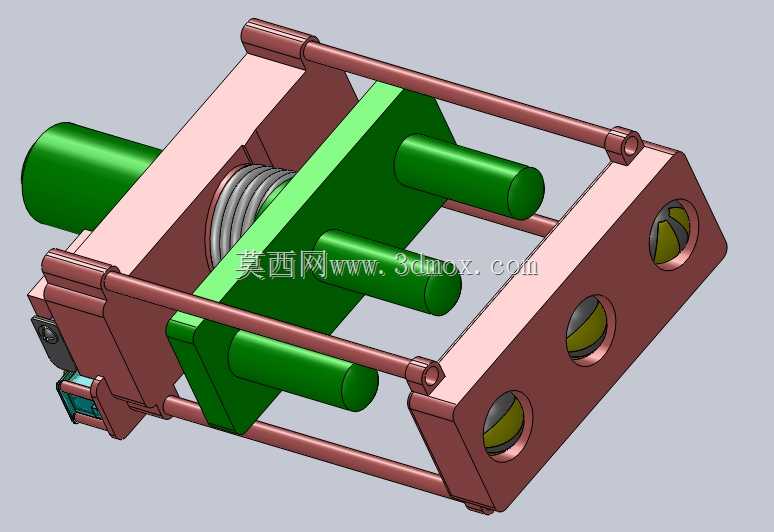

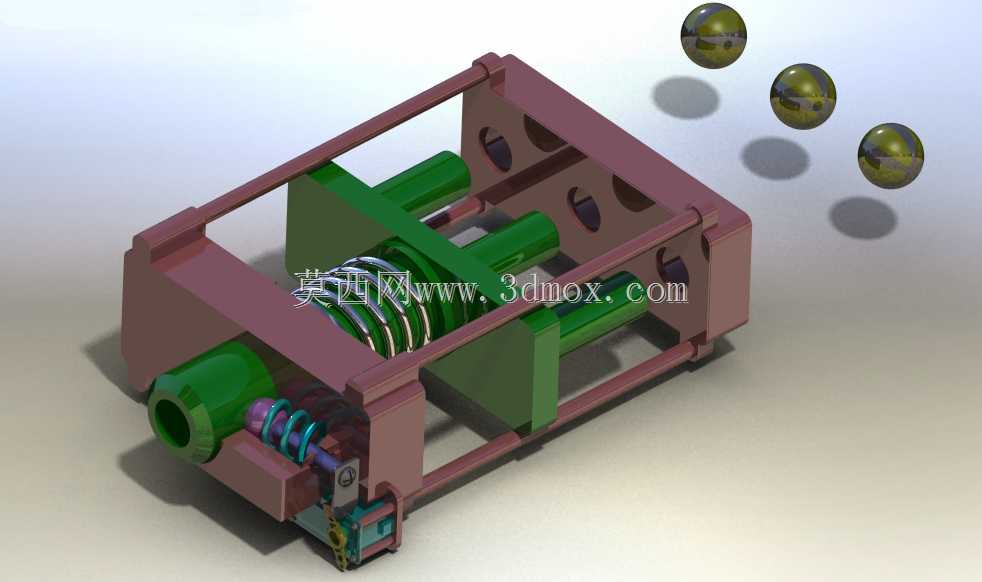

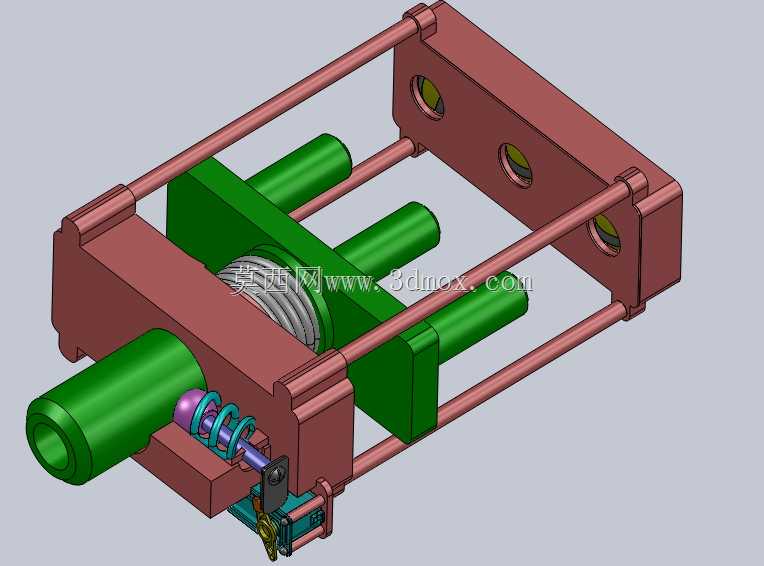

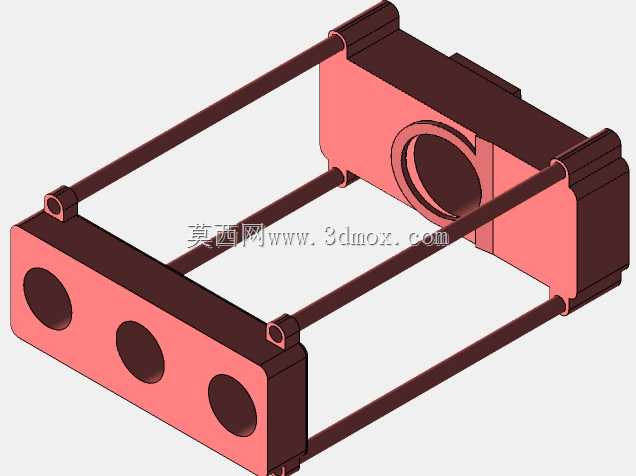

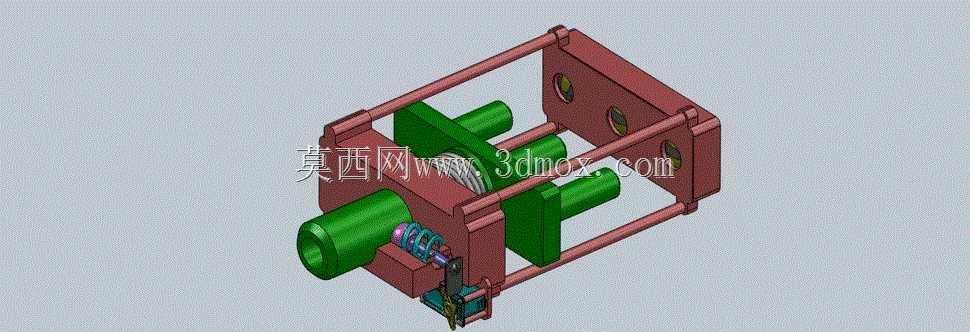

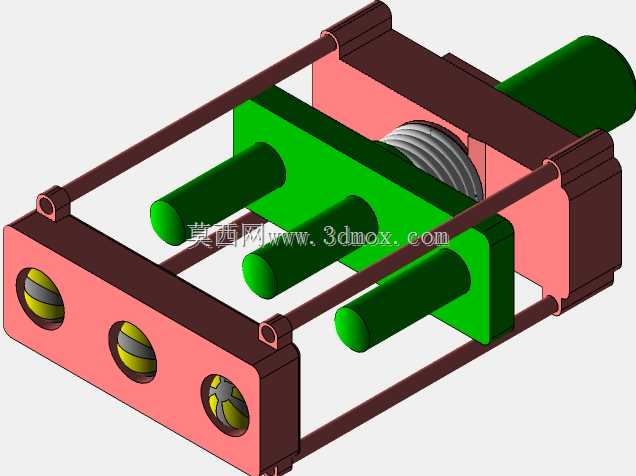

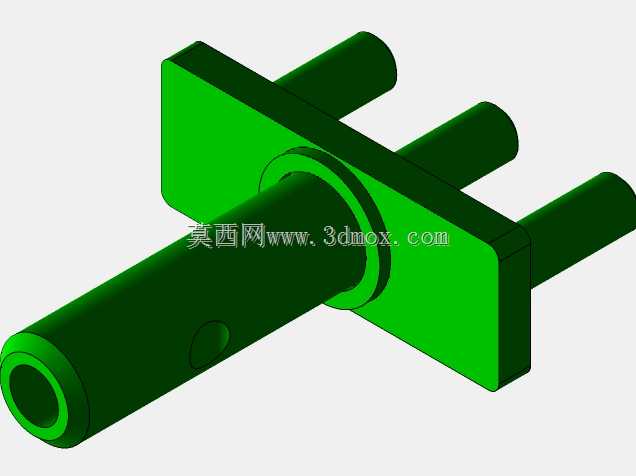

这款三球同步发射装置主要面向教学演示、趣味竞技装置配套、自动化分拣弹射场景设计，可在固定工位实现三个球体的同步推送射出，适配直径统一的硬质塑料球、金属球或橡胶球使用。从结构布局来看，装置采用框架式承载壳体，整体为长方体箱型结构，安装时可通过壳体侧面的预留通孔完成与工位支架的螺栓固定，安装边界规整，无需额外定制转接件即可适配多数常规实验台、设备机架的安装孔位，整体外廓尺寸紧凑，可嵌入小型自动化设备的出料端作为分料弹射执行单元使用。装置核心的蓄能结构采用三组平行布置的圆柱压缩弹簧，对应三个独立的弹射推杆，推杆与壳体内部的导向槽采用间隙配合，保证弹射过程中推杆运行无卡滞，弹簧预压量可通过端部的调节螺母进行微调，以此适配不同重量球体的弹射距离需求，避免弹射力度过大导致球体飞出预设区域，或是力度不足无法到达指定接料位置。触发机构采用单扳机联动锁止结构，扣动单次扳机即可同时释放三组弹射推杆的锁止卡扣，保证三个球体的射出同步误差控制在极小范围内，不会出现先后射出的时序差，满足需要多点同步送料或同步触发的场景需求。装置前端设置三个同轴的导向发射管，发射管内径与适配球体直径保留0.2-0.5mm的间隙，既保证球体射出时的方向一致性，也避免球体在管内卡滞，发射管出口端做倒角处理，减少球体出管时的摩擦阻力。壳体内部的支撑筋板与框架采用一体化结构设计，提升整体抗冲击性能，在弹簧反复蓄能释放的循环工况下，不会出现壳体变形导致的推杆偏移问题。日常维护时只需拆开壳体侧盖即可对弹簧、推杆、锁止卡扣进行检查更换，易损件均采用常规标准件，无需定制特殊配件即可完成维保。在教学场景中，该装置可用于演示弹簧蓄能、机械联动、同步触发等机械原理，帮助学习者直观理解弹性势能转换、机构运动时序等知识点；在工业配套场景中，可经过适配改造后用于小型工件的快速分拣推送，通过同步弹射将工件送入不同的料道，提升分拣工位的作业效率。
