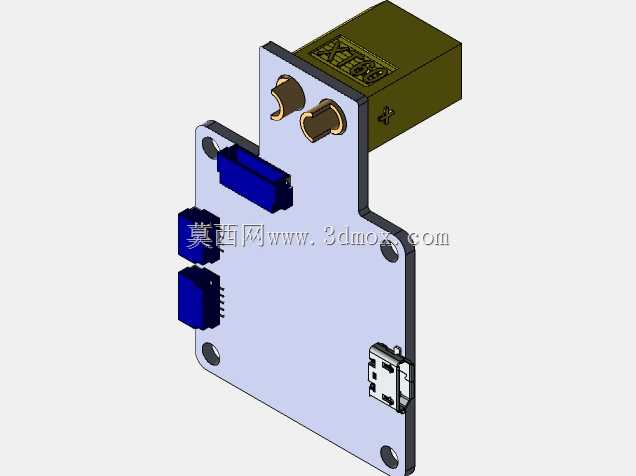

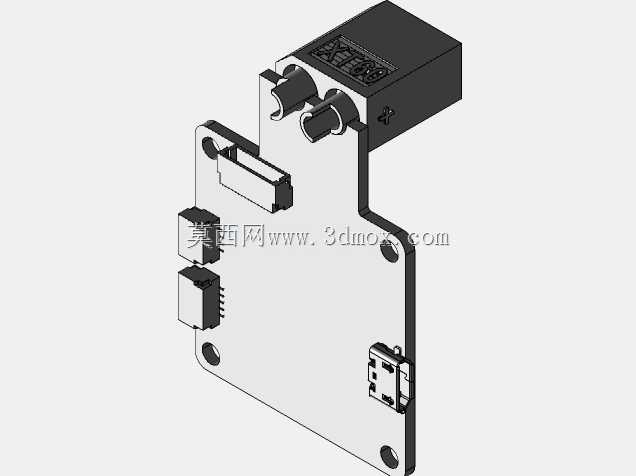

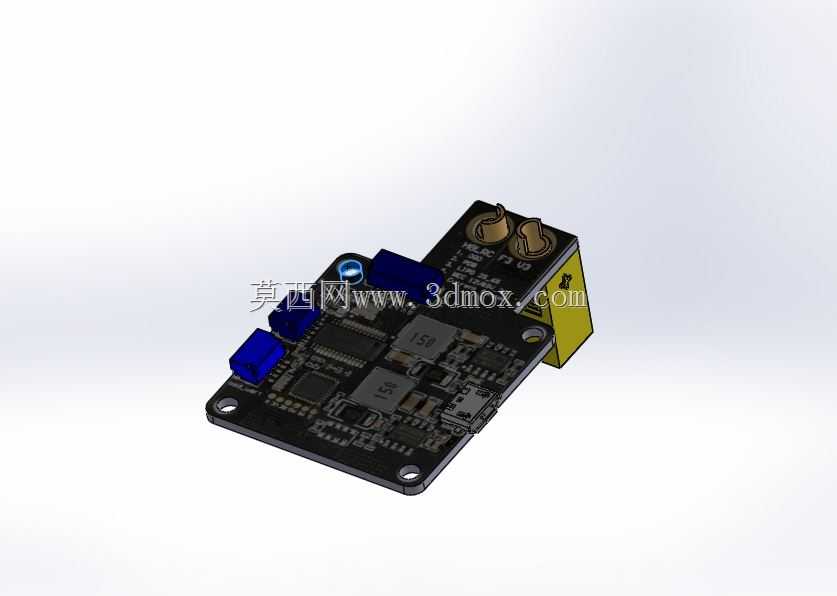

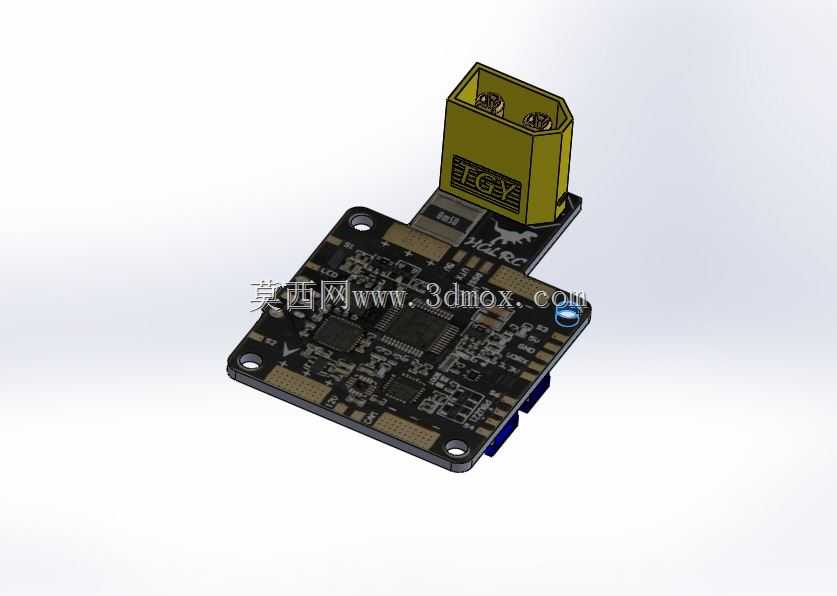

化骨龙SP赛车F3 V3飞控板结构设计

这款飞控板是专为小型FPV穿越机竞速场景开发的核心控制部件，日常应用在室内外穿越机赛事、花式飞行练习、小型航拍无人机改装等场景中，作为整机的控制中枢，承担着飞行姿态解算、电机输出调控、接收机信号中转、电源分配管理的核心作用，是保障穿越机飞行稳定性与操控响应速度的关键部件。从结构设计层面来看，整体采用方形PCB基板布局，四个角预留了标准30.5mm间距的安装孔位，适配绝大多数主流穿越机机架的飞控安装位，安装孔边缘做了金属化包边处理，避免螺丝锁紧时造成PCB基材开裂，同时保障安装后的结构强度，应对飞行过程中的高频振动冲击。板载元件布局遵循信号最短路径原则，主控芯片布置在PCB几何中心位置，陀螺仪、加速度计等传感元件紧邻主控布置，最大程度减少信号传输延迟，同时避开板载电源模块的发热区域，降低温漂对传感精度的影响。板载XT60电源接口采用侧插立式布局，接口本体做了加厚加固处理，焊接引脚延伸至PCB内层覆铜区域，大电流通过时可借助PCB铜箔散热，同时避免炸机时接口受冲击脱落。电源模块布置在接口相邻区域，滤波电容采用卧式贴装降低整体高度，减少飞行过程中的风阻，同时电容引脚做了点胶加固，应对高G值机动下的振动载荷。板载焊盘全部做了沉金处理，兼顾焊接可靠性与抗氧化能力，信号焊盘与电源焊盘分区布置，避免大电流走线干扰弱信号传输。从安装边界来看，整体板厚1.6mm，包含立式电源接口的总高度控制在18mm以内，可适配绝大多数带飞控安装舱的穿越机机架，不会出现与上层图传、下层电调的结构干涉问题。PCB边缘做了圆角处理，避免安装时剐蹭机架碳板造成短路，板载LED指示灯布置在板边位置，安装后可直观观察飞控工作状态，无需额外拆解机架排查故障。设计过程中充分考虑了航模使用场景的恶劣工况，所有板载元件的选型都兼顾了轻量化与抗振性能，无多余突出结构，整体重量控制在8g以内，不会给小型穿越机带来额外的载荷负担，同时元件排布预留了后期改装的焊盘位置，可根据使用需求外接LED灯带、蜂鸣器、GPS模块等扩展配件，无需额外破坏原有板层结构。
