桥式吊车用TKT200磁性刹车制动装置

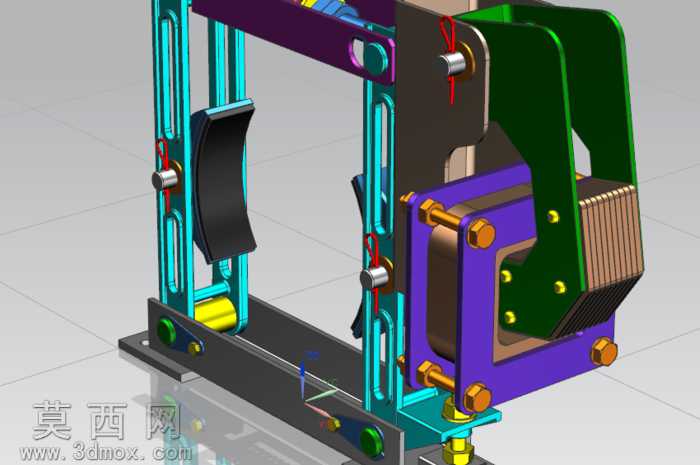

本模型为适配老式苏联桥式吊车的TKT200磁性刹车帧，也就是电磁制动装置，采用三维建模软件完成全参数化结构设计，建模过程严格遵循老式起重设备制动器的实际装配逻辑，对每一处连接结构、活动部件都做了精准的尺寸还原。模型渲染阶段采用多材质分区赋色方案，主体支撑框架使用青蓝色金属材质模拟型钢焊接机架的质感，表面做了轻微的磨砂金属纹理处理，还原工业设备机架的漆面效果；两侧的弧形制动闸瓦采用黑色耐磨橡胶材质，表面添加细微的摩擦纹理，体现制动部件长期使用的磨损质感；电磁驱动部分的壳体采用紫色工程塑料与深绿色金属护板搭配，紧固螺栓统一做了黄铜色金属材质处理，螺栓头部的六角结构、螺纹细节都做了精细化建模，线圈部分采用棕褐色层叠纹理模拟电磁线圈的绕线结构，接线部位的红色绝缘扎带也做了细节还原，整体渲染光影柔和，清晰区分不同部件的材质属性与装配边界。结构设计上，该制动装置采用框架式双侧闸瓦制动结构，两侧立式支撑臂通过底部安装底板固定在吊车机架上，支撑臂上开设长圆形调节孔位，可适配不同直径的制动轮安装调整需求；制动臂与闸瓦之间通过铰接销轴连接，销轴端部做了开口销防脱结构还原，保证制动动作时闸瓦可灵活贴合制动轮表面；电磁驱动机构安装在框架侧部，通过连杆结构带动两侧制动臂完成开合动作，通电时电磁吸力克服弹簧弹力带动闸瓦松开制动轮，断电时弹簧复位推动闸瓦抱紧制动轮实现断电制动，完全符合起重设备的安全制动要求。建模过程中对所有活动部件的运动间隙都做了合理预留，铰接部位的配合公差符合机械设计标准，既保证模型外观的还原度，也可直接用于制动原理演示、起重设备维保教学等场景，整体结构完整无缺失，各部件装配关系清晰，能够直观展现老式苏制桥式吊车电磁制动器的工作原理与结构组成。
