带刻度调节结构机用老虎钳三维设计

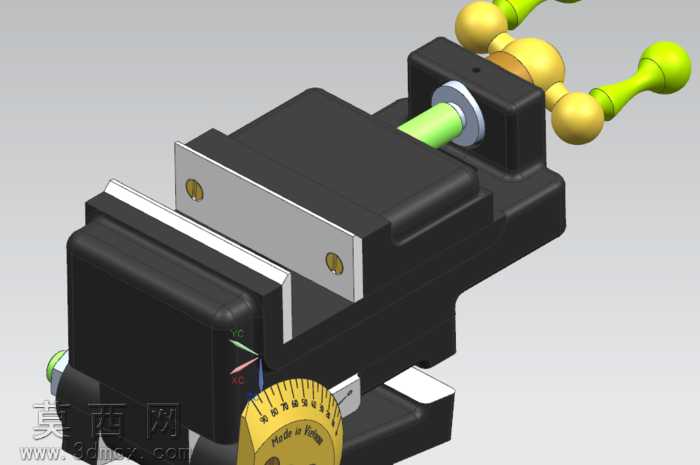

本作品为三维建模练习阶段创作的机用老虎钳模型，整体建模过程从基础结构拆解入手，先梳理老虎钳的核心功能组成：固定钳身、活动钳身、丝杆进给机构、刻度调节组件、防滑钳口、操作手柄六大模块，按照从基体到细节的顺序逐步完成建模。建模阶段首先搭建固定钳身的基体轮廓，通过拉伸、切除特征完成钳身的安装底座、导轨槽结构，保证活动钳身的滑动路径规整无错位；随后构建活动钳身部分，匹配固定钳身的导轨尺寸做间隙配合的结构预留，钳口位置单独拆分出可更换的钳口板零件，通过沉头孔特征模拟真实虎钳的钳口板安装结构，钳口表面做细密的齿状凸起特征，还原金属钳口的防滑夹持属性。进给丝杆部分采用回转类特征建模，匹配丝杆与活动钳身的传动螺母结构，还原丝杆转动带动活动钳身平移的传动逻辑；操作手柄部分做了串珠式的防滑握柄设计，握柄球体做光滑过渡处理，与丝杆端部的连接位置做限位挡圈结构，避免手柄从丝杆上滑脱。最具特点的是钳身侧方的角度刻度盘结构，刻度线通过圆周阵列特征均匀排布，刻度数值做凸起的文字特征，还原可旋转式机用虎钳的角度调节参考功能，方便夹持作业时调整工件角度。材质与渲染阶段，钳身主体赋予哑光黑色硬质金属材质，模拟铸铁钳身的磨砂质感，钳口板、丝杆、刻度盘赋予亮银色金属材质，区分不同零件的加工工艺差异，操作手柄赋予亮黄绿色的工程塑料材质，还原车间常用设备操作件的醒目配色，各零件的装配位置做贴合度校验，避免出现穿模、错位的问题，整体结构完全还原真实机用虎钳的装配逻辑与功能特点，作为入门阶段的三维建模练习作品，完整覆盖了基础特征建模、简单装配配合、基础材质渲染的核心知识点，结构逻辑清晰，细节还原到位。
