工业传动用多节拼接式滚子链条结构

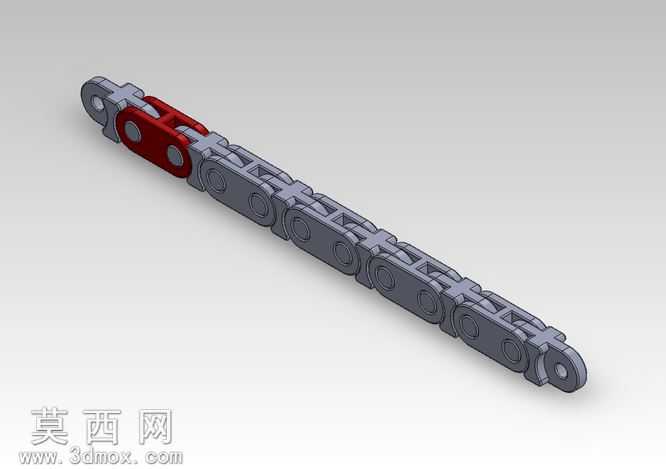

本作品为工业传动场景使用的多节滚子链条三维建模成果，建模过程中严格遵循机械传动链条的实际设计规范，先从单个链节的基础结构入手，依次完成外链板、内链板、销轴、套筒、滚子等核心零件的参数化建模，每一个零件的尺寸比例都参照通用工业链条的标准参数设定，确保各部件之间的装配公差符合实际生产装配要求。在装配环节，通过同轴配合、面重合等约束关系将单个链节依次铰接串联，完整还原链条可灵活弯折的铰接特性，相邻链节之间预留了合理的转动间隙，能够真实模拟链条在链轮上绕行弯曲的运动状态，不会出现结构干涉的问题。材质与渲染处理上，对不同零件做了区分化的材质赋予，主体链板采用哑光深灰金属材质模拟高强度合金钢的质感，其中一节外链板使用醒目的红色涂装材质，既可以清晰区分链节单元，也能直观展示外链板与内链板的装配位置关系，销轴、套筒等连接部件则做了轻微的金属高光处理，还原金属机加工后的表面质感，整体渲染效果简洁清晰，能够完整展示链条的内外结构层次。设计思路上，重点还原链条的模块化拼接特性，每一个链节都作为独立的可复用单元存在，既可以通过增减链节数量调整整条链条的总长度，适配不同中心距的传动需求，也可以单独拆解单个链节观察内部的铰接配合结构，清晰展示套筒与滚子的嵌套关系、销轴与链板的压装固定关系，能够直观呈现滚子链条通过铰接结构实现柔性传动、通过滚子与链轮齿啮合传递动力的核心工作原理，可用于机械结构教学、传动方案演示、设备虚拟装配等多种场景。
