带安装耳环形缓冲夹持支座结构设计

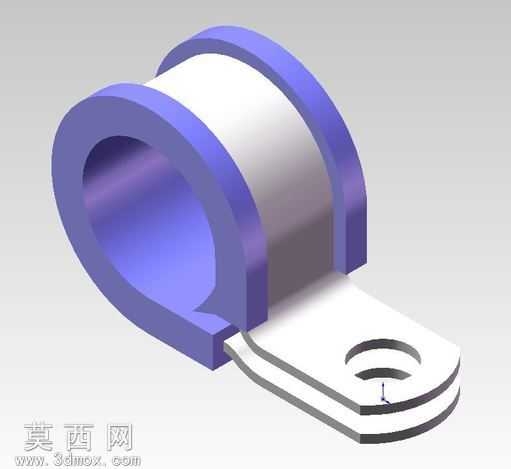

本作品为带单侧安装耳的环形缓冲夹持支座，采用SolidWorks完成全参数化三维建模，建模过程遵循机械零部件设计的通用规范，从基础草图绘制开始逐步完成特征构建。首先绘制环形主体的截面轮廓，通过拉伸凸台命令生成两端带限位凸缘的筒状夹持基体，筒体内壁为光滑圆柱面，用于穿装被夹持的轴类或杆类构件，两端凸缘的直径大于筒体主体直径，可对被夹持构件形成轴向限位，避免构件工作过程中发生轴向窜动。在筒体的单侧外壁延伸出双层叠合结构的安装耳板，耳板与筒体采用一体化建模方式，衔接处做了平滑过渡处理，避免应力集中问题，耳板上开设同轴的圆形安装通孔，用于穿装紧固件完成整个支座的位置固定，双层叠合的耳板结构可提升安装部位的结构强度，降低长期受力下的形变风险。建模过程中对所有棱角位置做了圆角过渡处理，既符合实际五金零件的加工工艺要求，也避免尖锐棱边造成的装配划伤问题。材质渲染阶段，环形夹持主体部分赋予哑光紫蓝色工程塑料材质，模拟尼龙或聚氨酯类缓冲材质的视觉效果，这类材质具备良好的弹性与阻尼特性，可在夹持过程中提供缓冲作用，吸收工作状态下的振动载荷；安装耳板部分赋予银灰色金属哑光材质，模拟冲压钢板或铸铝构件的表面质感，体现安装部位的结构强度。结构设计上充分考虑了夹持、缓冲、支撑的复合功能需求，环形筒体的内径尺寸与常规杆类构件外径适配，筒壁厚度经过参数化校核，既保证足够的夹持抱紧力，又预留了适度的弹性形变空间，配合缓冲材质的特性可适配一定范围内的尺寸公差，同时降低工作振动带来的构件磨损。安装耳板的长度、安装孔的中心距均按照通用安装标准设定，可直接适配多数设备的安装基面，无需额外调整安装位置。整体模型的所有特征均保留完整参数，可根据实际使用场景快速调整环形内径、筒体长度、耳板尺寸、安装孔直径等关键参数，适配不同的安装与夹持需求，模型装配关系清晰，无多余特征与几何错误，可直接用于工程出图、3D打印样件验证或者虚拟装配仿真使用。
