MG996MG995舵机配套安装固定支架

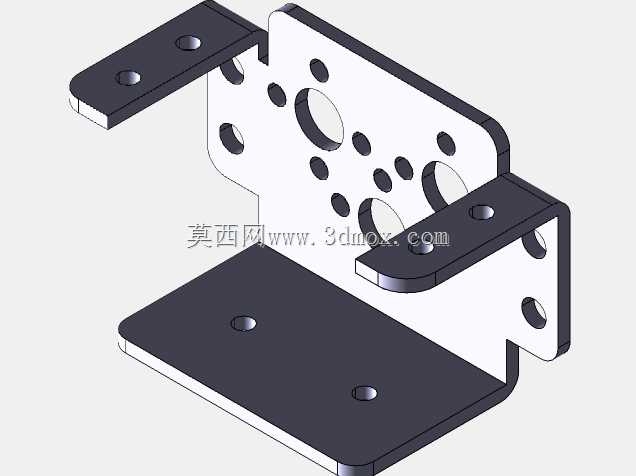

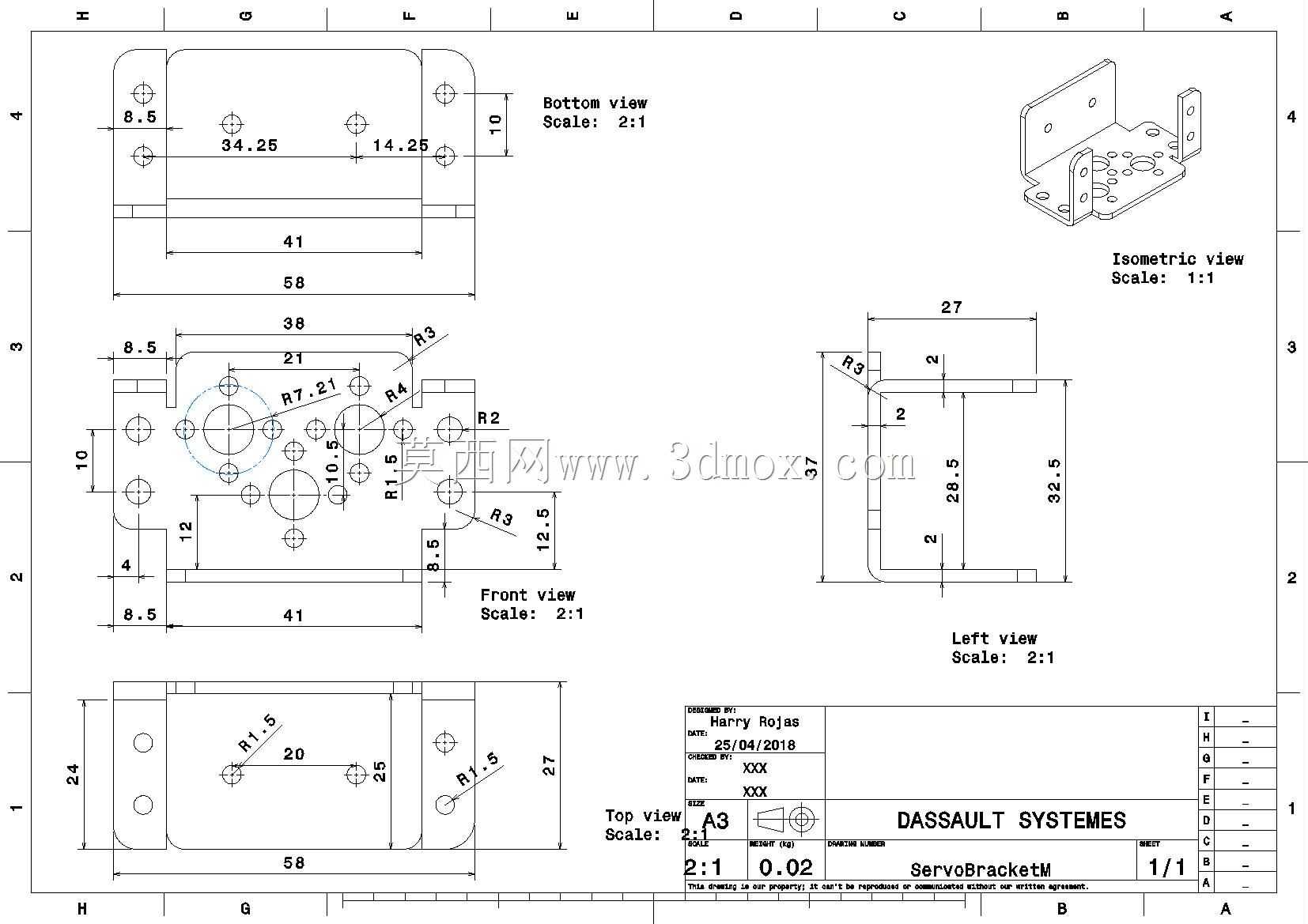

在小型自动化执行机构、航模舵面控制、教学实验平台搭建这类场景里，舵机的安装固定一直是容易被忽略却直接影响传动精度的环节，这款适配MG996、MG995型号舵机的支架，就是针对这类大扭矩标准舵机的安装需求设计的。从结构上看，支架采用折弯一体成型的钣金结构，底部是平整的安装基面，预留了两个沉头安装孔，可直接通过螺栓固定在设备基板、机架型材或者实验台面上，沉孔设计能保证螺栓安装后端面不突出，避免干涉舵机底部的走线或者其他相邻部件。两侧向上延伸的折弯臂上预留了舵机耳片对应的安装孔位，孔位公差按照标准舵机的安装间距设计，既不会因为孔距过小导致舵机装不进去，也不会因为间隙过大出现舵机工作时的晃动窜动，能牢牢卡住舵机的两个固定耳，保证舵机输出轴的位置精度。支架正面的立板上开有大小不一的多组通孔，大尺寸的避让孔正对舵机输出轴位置，方便舵机盘、摇臂的安装以及输出轴的转动避让，不会出现摇臂转动时蹭到支架的问题，周围分布的小孔一方面是为了减轻支架整体重量，对于航模这类对自重敏感的场景尤为重要，另一方面也可以作为走线孔，方便舵机电源线、信号线的梳理固定，避免线缆缠绕到运动的摇臂上。两侧向外延伸的安装耳片上同样预留了固定孔，可用于额外的附件安装，比如固定限位开关、走线卡扣或者额外的传动结构件，拓展了支架的使用场景。设计时充分考虑了舵机工作时的受力情况，折弯处做了圆角过渡，避免应力集中导致支架在大扭矩输出时出现变形，板材厚度选择兼顾了结构强度和自重，既不会因为过薄导致舵机满负载工作时支架出现形变影响传动精度，也不会因为过厚增加不必要的重量。安装边界上，底部安装孔的间距适配常用的20系列铝型材槽距，也可直接固定在木质、塑料基板上，两侧舵机安装孔的中心距完全匹配MG996、MG995这类标准尺寸舵机的耳片间距，不需要额外打孔修改，拿到手就可以直接完成舵机的装配，能大幅缩短小型设备、实验装置的搭建周期，在学生科创项目、小型机械臂关节、智能小车转向机构、航模舵面控制等场景下都能适用，有效解决舵机安装时定位不准、固定不牢、运行晃动的问题。
