手持恒温电烙铁结构三维数模

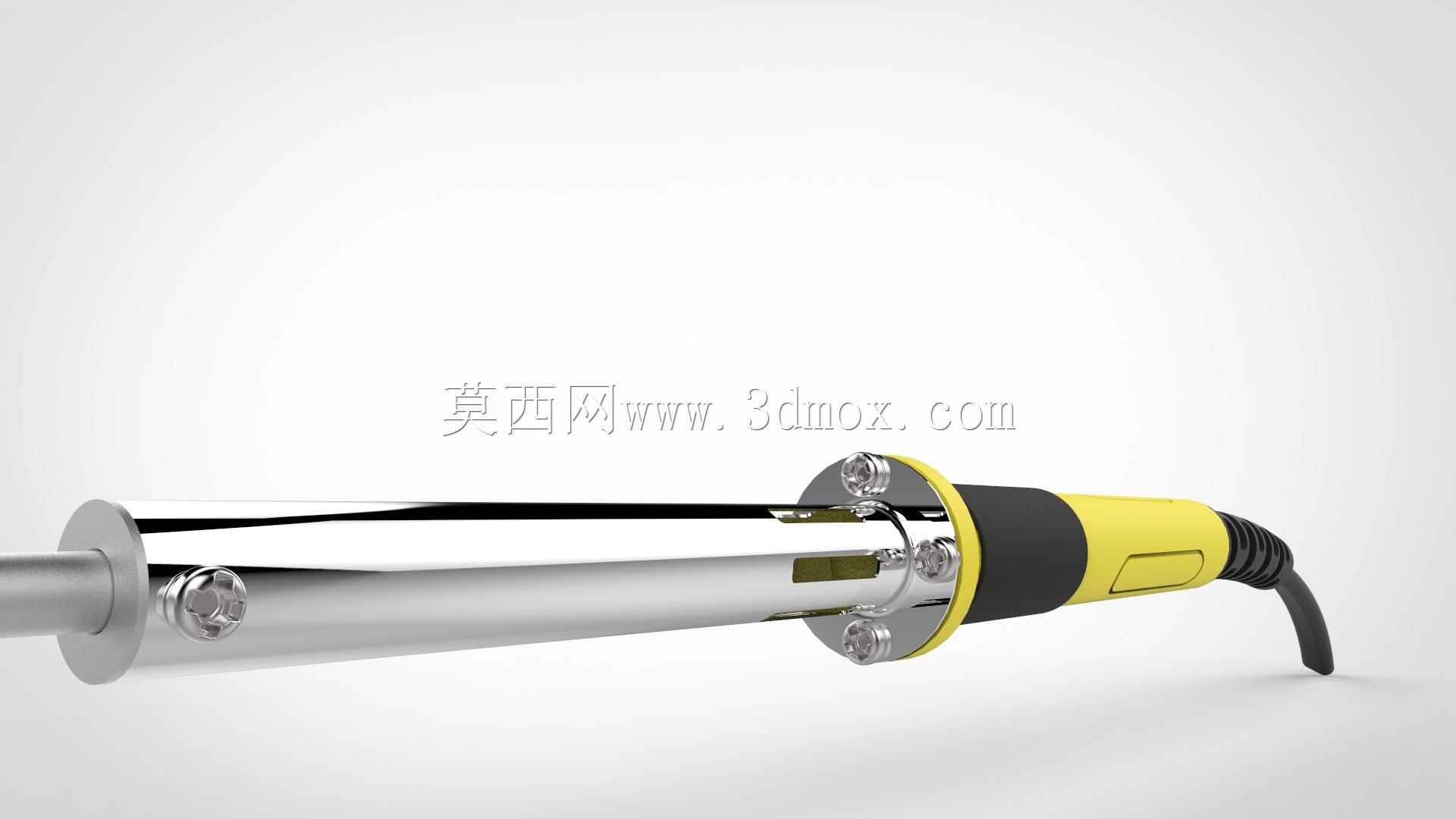

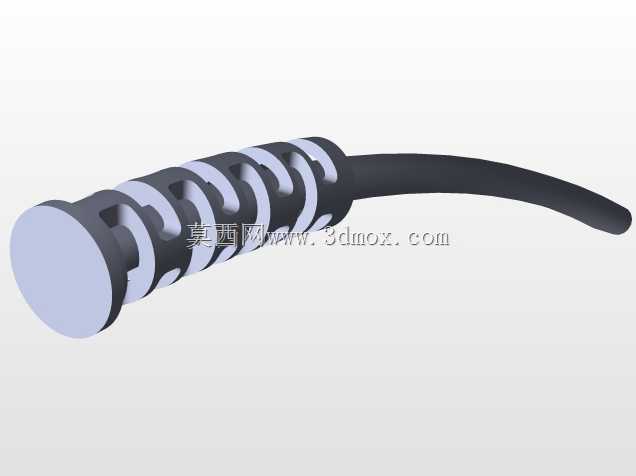

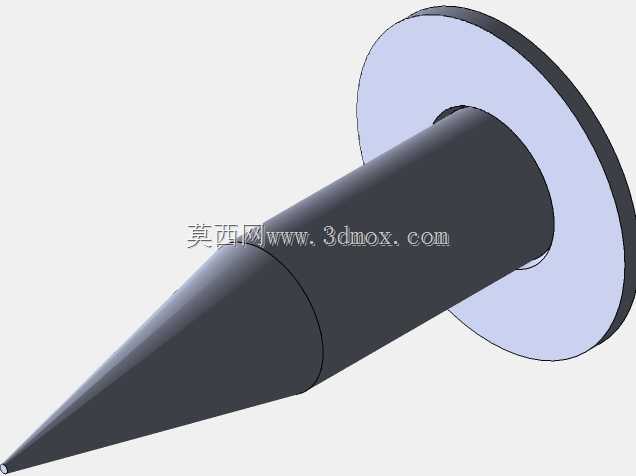

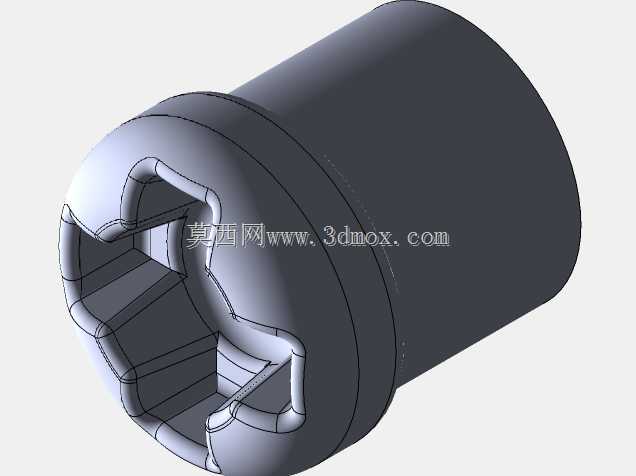

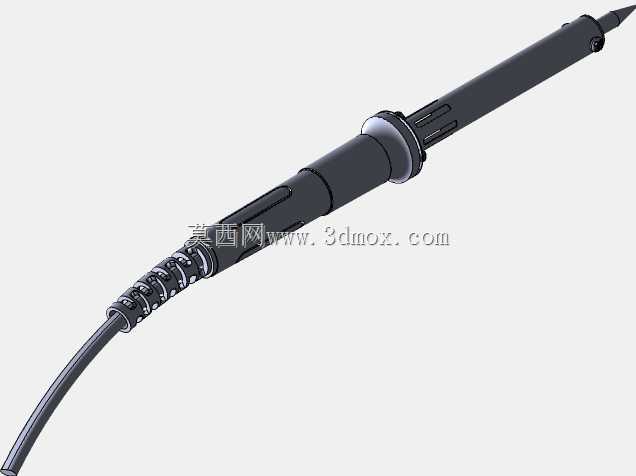

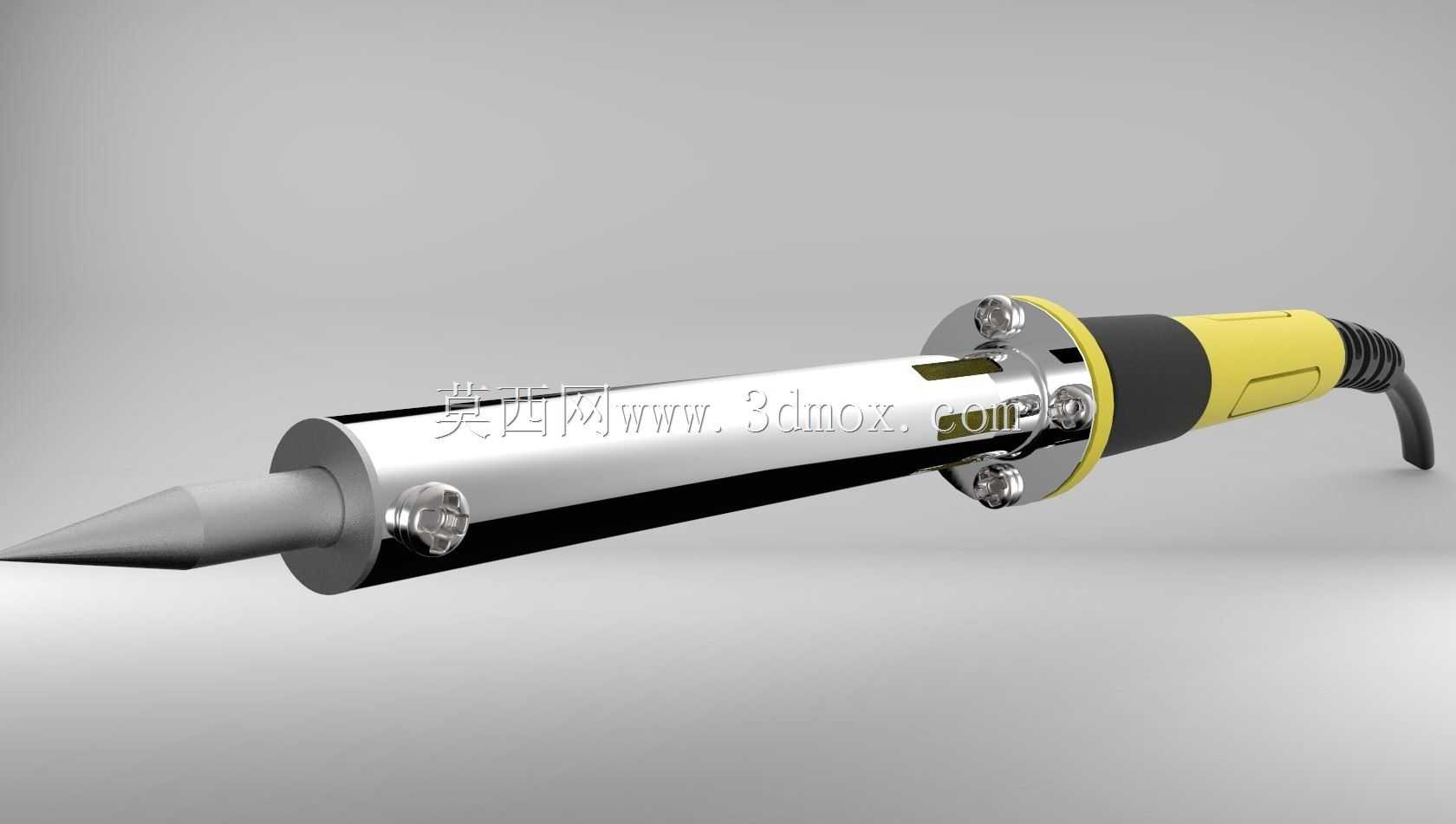

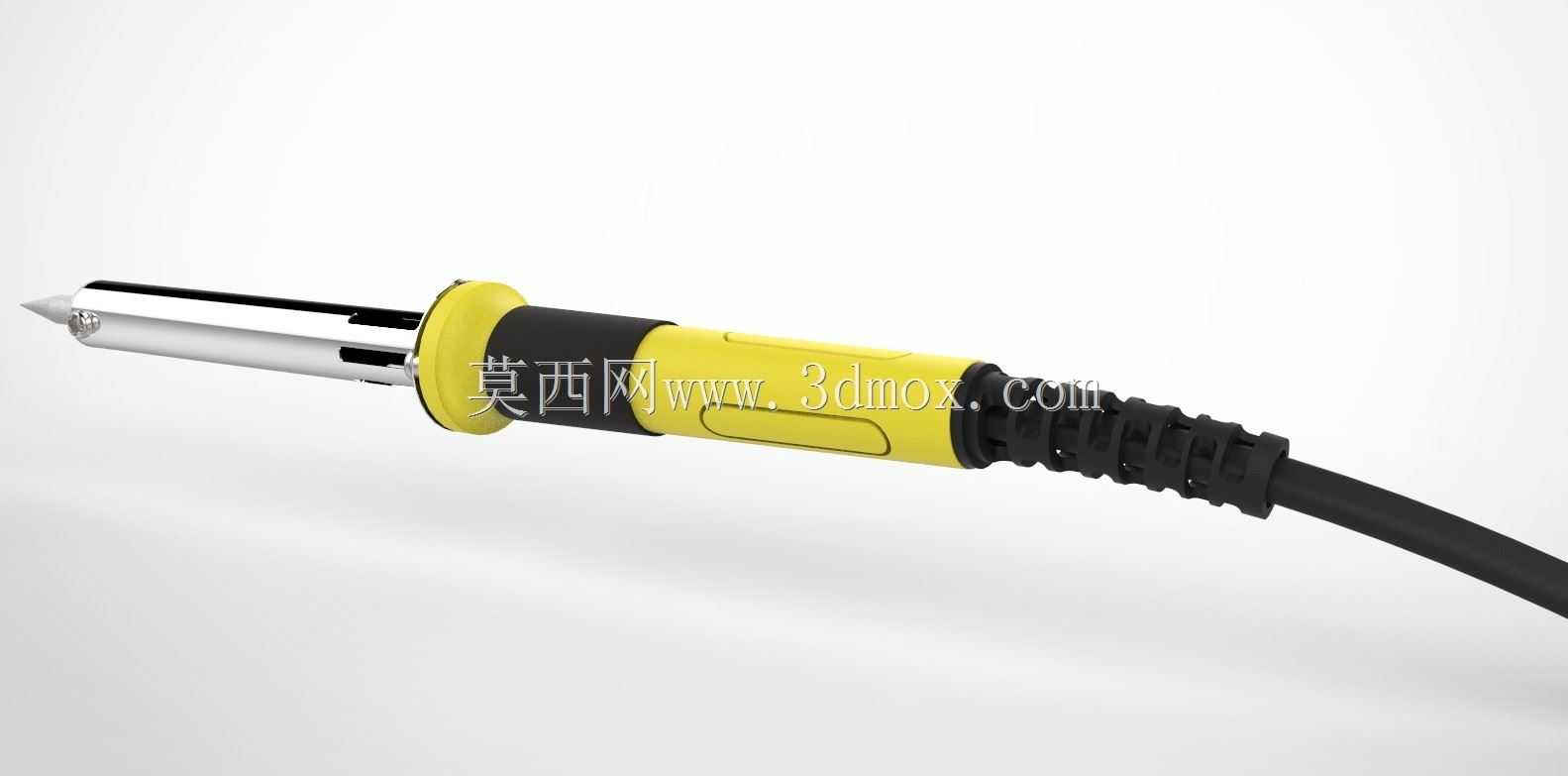

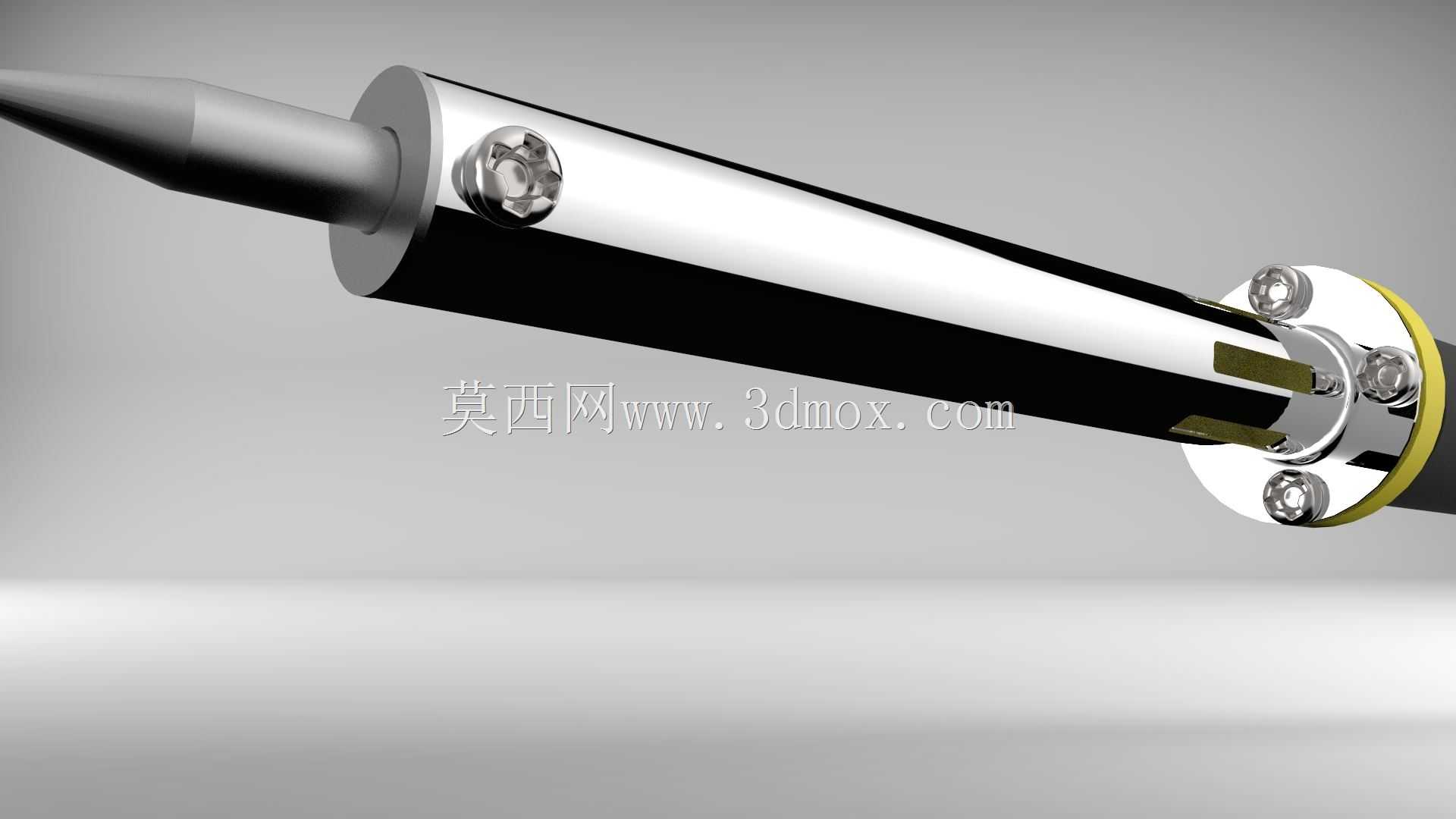

这款手持电烙铁的三维建模，完全围绕电子装联、线束加工、五金小件补焊等一线作业场景的实际使用需求展开，没有做多余的装饰性结构，所有曲面和棱角都服务于长时间握持操作的实用性。从结构设计逻辑来看，发热芯安装段采用金属护套结构，既可以隔绝发热芯与外壳的直接接触，避免外壳过早老化，也能在作业时形成稳定的热场，减少焊嘴部位的温度波动，应对多引脚元器件连续焊接、导线搪锡这类需要持续供热的作业场景时，不会因为热量散失过快出现焊锡虚熔的问题。手柄部位做了分段式的防滑结构，靠近发热端的黑色橡胶圈用于阻隔热量向握持区传导，避免长时间连续作业时手柄温度过高影响操作，中段黄色握持区做了内凹的贴合曲面，刚好匹配手掌自然握持时的指腹弧度，尾部的防弯折橡胶护套做了多道环形褶皱结构，能承受上万次的线缆弯折拉扯，适配生产线作业时频繁挪动、拉扯线缆的使用习惯，不会出现根部线缆断裂的常见故障。建模过程中严格控制了各部件的装配边界，金属发热护套与塑料手柄的配合段做了0.15mm的过盈配合公差，不需要额外打胶就能实现牢固装配，尾部线缆护套与手柄的衔接处做了定位卡槽，装配时可以直接卡入到位，不会出现护套转动、错位的问题。从实际使用的尺寸适配来看，整体握持直径控制在28mm，不管是手掌偏大的男性作业人员，还是手掌偏小的操作人员，都能稳定握持，不会因为直径过粗导致长时间操作手部酸胀，焊嘴伸出长度控制在45mm，既可以深入到机箱内部、元器件密集的PCB板缝隙位置完成焊接，也不会因为伸出过长导致热量不必要的散失。手柄上的平面标识区没有做凸起结构，避免握持时硌手，同时也预留了后期丝印品牌标识、功率参数的位置，不需要额外修改模具结构就能适配不同客户的定制需求。整个模型的所有配合面都做了脱模斜度校验，塑料件的脱模斜度控制在1.5度，橡胶件的脱模斜度控制在3度，完全符合注塑、橡胶压制成型的工艺要求，不会出现脱模困难、壁厚不均导致的成型缺陷，金属护套的壁厚控制在0.8mm，兼顾结构强度和轻量化要求，整支电烙铁的总重量控制在合理区间，长时间举持作业也不会产生明显的负重感。
