多自由度舵机控制机械夹爪操作装置

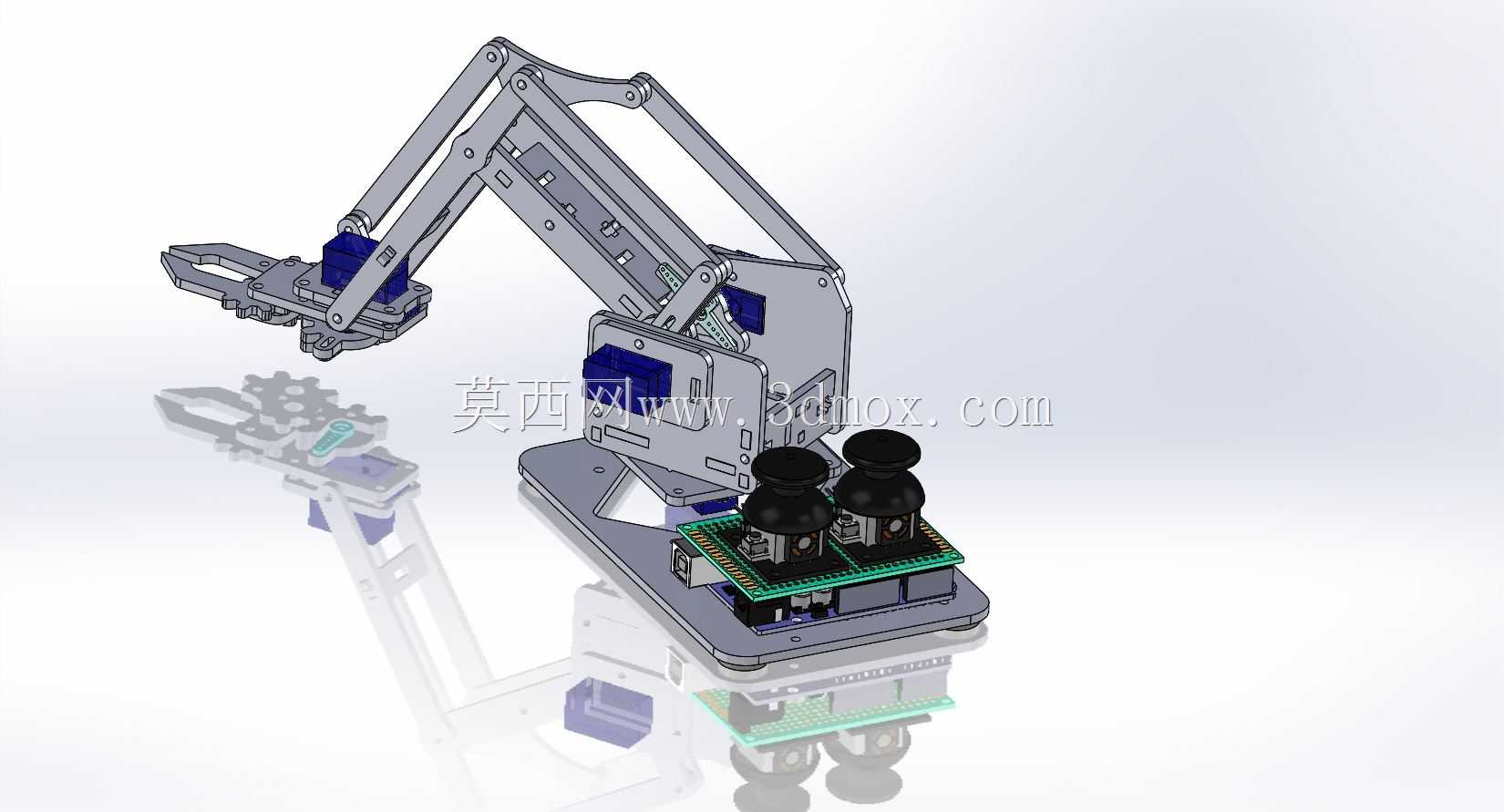

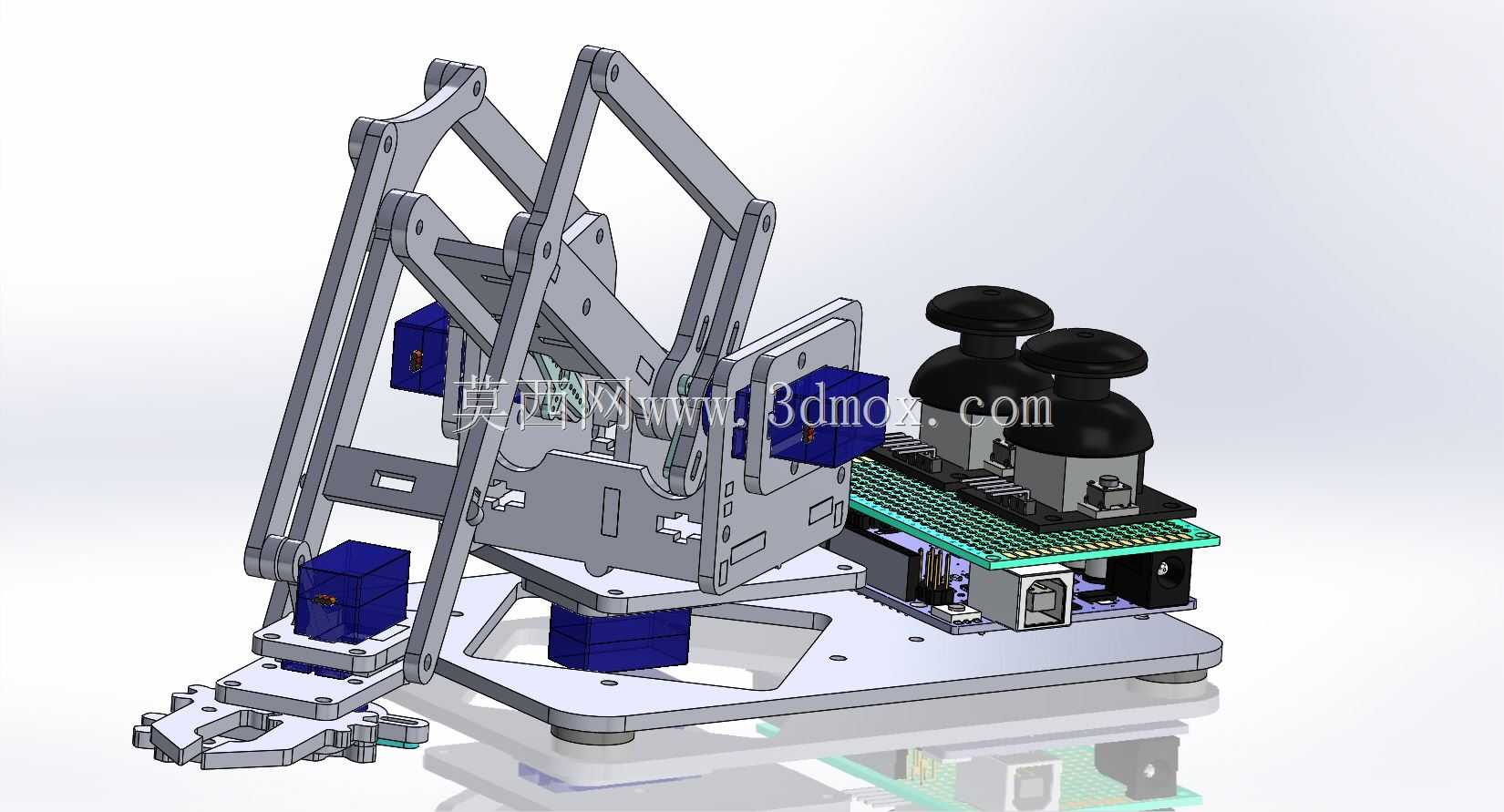

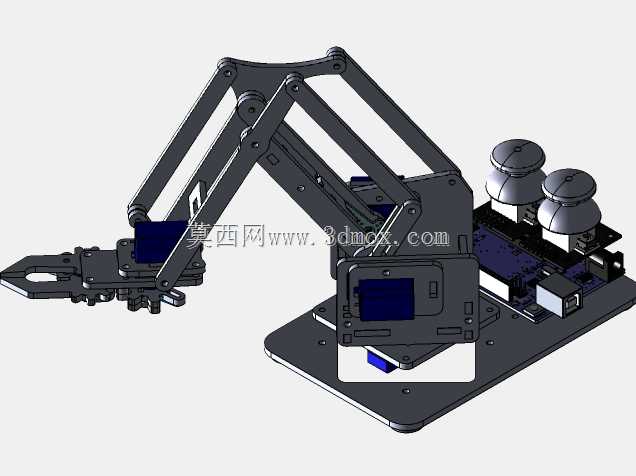

这套多自由度操作装置采用平行连杆式机械臂架构，搭配末端夹爪执行端，配套双摇杆操控输入模块，可实现小范围内的物料拾取、移位、精准摆放作业，常见于教学实验平台、小型精密装配工位、桌面级分拣作业场景，也可作为轻型搬运单元嵌入小型自动化产线的上下料工位。从结构设计逻辑来看，臂体采用多组平行四边形连杆构型，能在臂部俯仰、伸展过程中始终保持末端执行器的水平姿态，避免夹取物料时出现姿态倾斜导致的脱落问题，所有铰接点位均采用销轴配合衬套的连接方式，既保证转动副的运动顺滑度，也能控制铰接间隙带来的末端定位误差。驱动单元全部采用标准舵机布置，分别对应底座回转、大臂俯仰、小臂伸展、腕部旋转、夹爪开合五个运动自由度，每个舵机的安装位都预留了走线槽与固定孔位，可根据负载需求更换不同扭矩规格的舵机，无需对主体安装板做二次打孔修改。底座采用整块平板式安装结构，底部预留了四个等距分布的固定孔，可直接通过螺栓固定在桌面、型材架或者移动小车上，安装边界的孔位间距适配常规工业铝型材的槽距标准，不需要额外制作转接板就能完成快速部署。操控模块直接集成在装置底座侧方，双摇杆的布局对应臂部的多维度运动控制，电路板采用层叠式安装固定在底座上层，接线端全部朝向外侧，方便后期调试时的线路插拔与信号检测，整体布线沿着臂体的连杆内侧走线槽布置，运动过程中不会出现线缆剐蹭、拉扯的问题。末端夹爪采用平动式开合结构，夹持面预留了防滑垫安装槽，可根据夹持物料的材质更换橡胶、硅胶或者硬质金属夹块，适配不同表面特性的工件夹取需求，夹爪的开合行程通过舵机摆角限位控制，可在控制端自定义开合角度范围，避免夹伤脆性工件或者出现夹持力不足的情况。整套装置的运动包络在设计时做了边界校核，臂体完全伸展时的作业半径覆盖底座前方半扇形区域，最大抬升高度满足桌面级作业的常规高度需求，所有运动部件在极限位置都设置了机械硬限位，防止舵机过转导致的结构损坏或者运动干涉。
