齿轮连杆式机器人手腕夹持执行机构

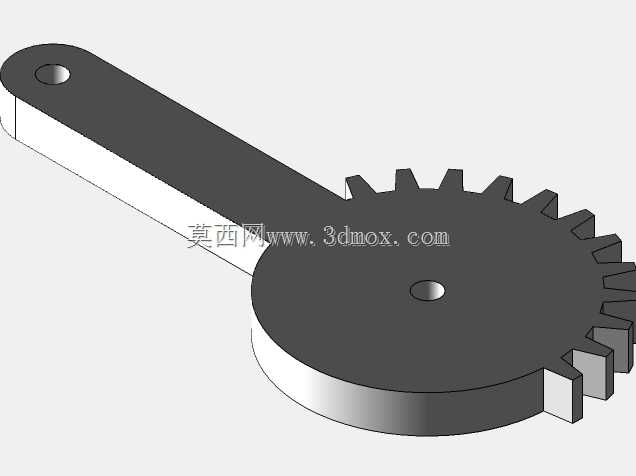

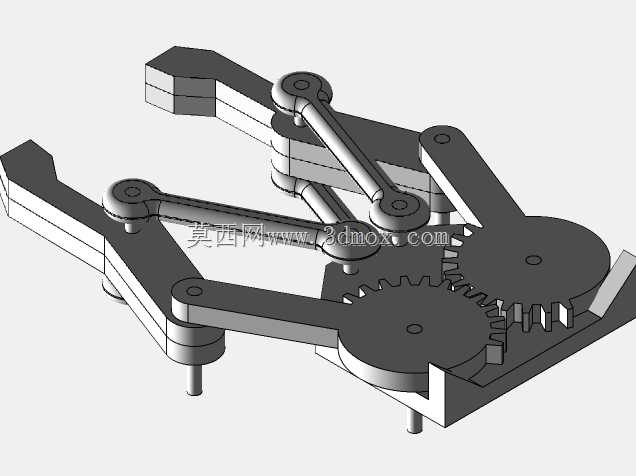

这类齿轮连杆耦合的手腕夹持结构，多适配轻载搬运、精密装配类工业机器人的末端执行场景，常见于3C电子元器件分拣、小型五金件上下料、实验室样本转运等对夹爪同步性有要求的工位，区别于单气缸驱动的平动夹爪，该结构依靠齿轮啮合保证两侧夹持臂的运动完全对称，不会出现单侧偏摆导致的工件夹偏、脱落问题。从结构布局来看，整套机构的动力输入可衔接腕部回转关节的输出轴，底部的定位柱用于和机器人腕部法兰做安装定位，安装边界需预留出两侧夹臂完全张开时的径向空间，避免夹臂开合过程中与腕部周边的管线、防护结构产生干涉，夹指末端的安装位可根据待夹持工件的外形更换适配的夹头，比如平面夹块、V型夹块或者仿形软胶垫，满足不同材质、外形工件的夹持需求。设计过程中首先要确定夹持行程范围，通过调整连杆的铰接点位置、齿轮的节圆直径来匹配张开与闭合的极限位置，齿轮副的啮合间隙需要控制在合理范围，间隙过大会导致夹爪闭合时存在回程误差，影响重复定位精度，间隙过小则会增大传动阻力，加剧齿轮齿面的磨损。连杆部分采用铰接连接，每个铰接点的销轴需要做耐磨处理，可配套铜套或者滚针轴承降低转动摩擦，保证夹臂开合动作顺畅无卡滞。整套结构的传动路径为动力输入带动主动齿轮转动，与之啮合的从动齿轮同步反向转动，齿轮与对应侧的夹持连杆固连，将齿轮的回转运动转化为两侧夹臂的同步开合动作，相比纯连杆式的夹爪结构，齿轮副的加入能让传动比更恒定，夹持力的传递更均匀，在夹持易碎薄壁工件时，可通过控制输入扭矩精准调节夹持力大小，避免夹损工件。在实际选型适配时，要核算夹爪在完全闭合状态下的加持力，结合待搬运工件的重量、夹持接触面的摩擦系数确认安全系数，通常轻载搬运场景下安全系数取1.5到2即可，若工件表面有油污、摩擦系数较低，可适当增大安全系数或者在夹指表面增加防滑纹路。结构的外形轮廓尽量做紧凑化设计，降低末端执行机构的整体重量，减小对机器人腕部负载的占用，让机器人的有效负载更多分配给待搬运工件，同时紧凑的结构也能让夹爪伸入狭窄的工装空间内完成取放作业，适配更多狭小工位的作业需求。
