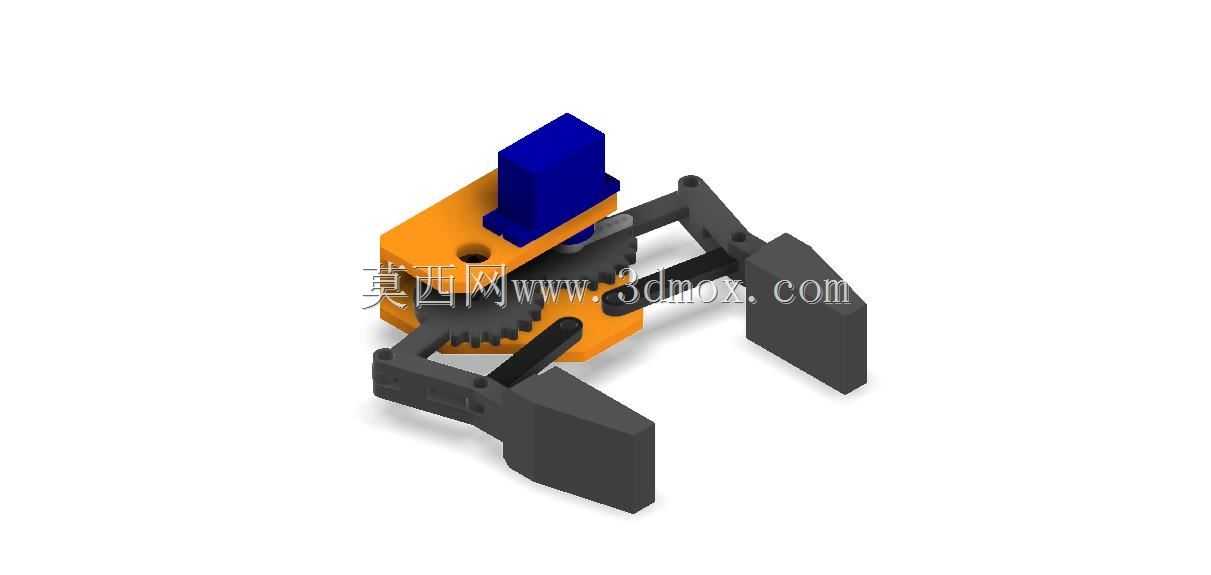

SG90舵机驱动小型夹持执行机构

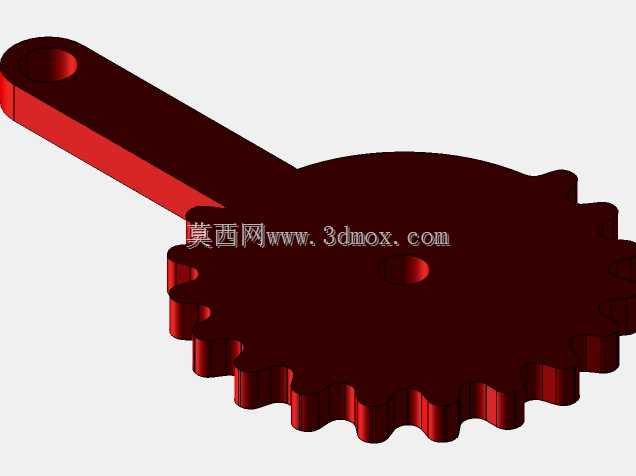

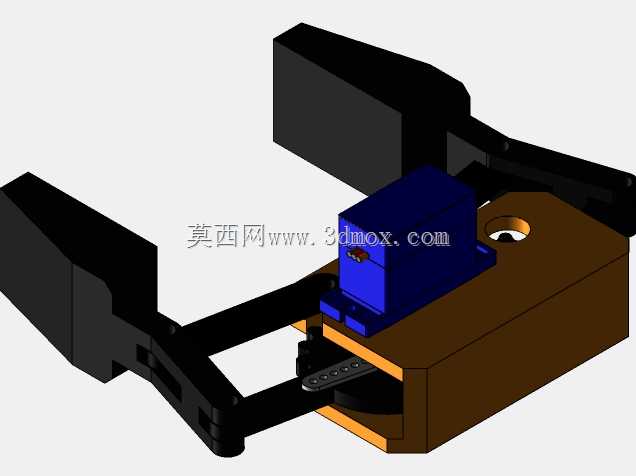

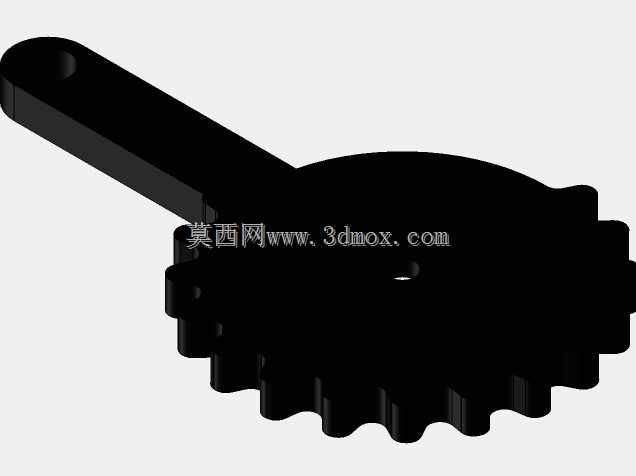

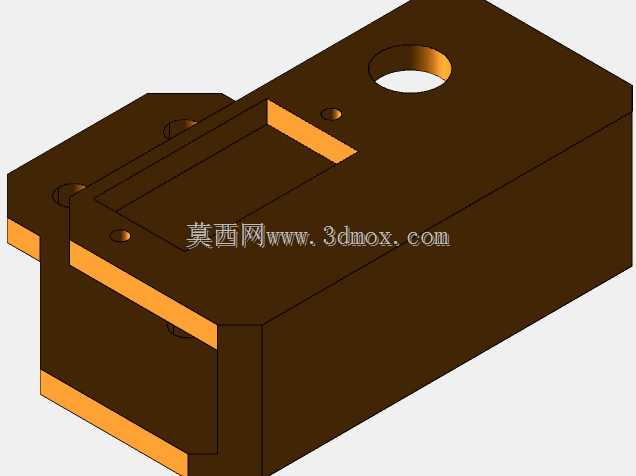

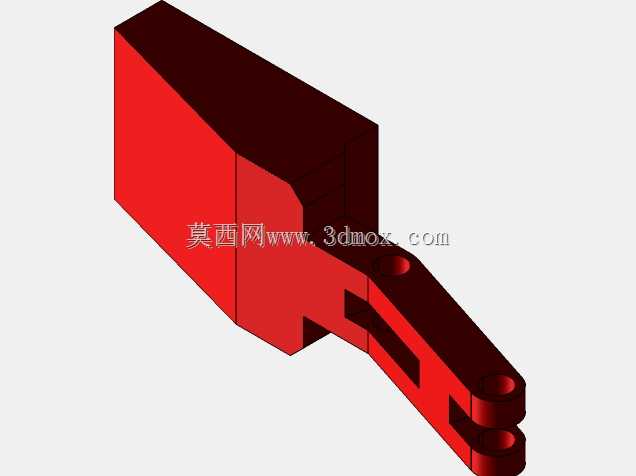

这类小型舵机驱动夹持器，常被用在桌面级小型自动化工位、教学实验机械臂末端、创客类小型搬运装置上，用来夹取重量较轻的小型工件、电子元器件、教学演示样件等，负载能力完全匹配SG90舵机的输出扭矩范围，不会出现舵机堵转烧损的问题。从结构设计来看，夹爪的开合通过舵机输出轴带动齿轮传动实现，两个夹爪对称布置，传动齿轮直接啮合在舵机驱动齿上，传动路径短，没有多余的传动损耗，开合响应速度快，舵机转动到指定角度即可对应夹爪的开合幅度，控制逻辑简单，不需要额外的减速结构来放大扭矩。夹爪的夹持面做了平直加宽设计，接触工件时的压强更小，不会夹伤质地偏软的工件表面，同时夹爪的开合行程经过匹配设计，既可以夹取尺寸偏小的柱状零件，也能适配一定宽度的方形小件，覆盖常见小型零件的夹持尺寸范围。安装边界上，整个夹持机构的基座直接围绕SG90舵机的外形设计，舵机嵌入基座的安装槽内，通过侧面的固定孔位锁紧，不需要额外设计转接安装板，整体结构紧凑，安装到机械臂末端或者直线滑台模组上时，不会占用过多的安装空间，整体重心靠近安装面，运行时的晃动量更小。设计过程中，传动齿轮的啮合间隙做了合理预留，既不会因为间隙过大导致夹爪开合旷量太大，影响夹持定位精度，也不会因为间隙过小出现传动卡滞，导致舵机负载过大。夹爪的铰接转轴采用同轴设计，两个夹爪绕各自的固定转轴转动，开合过程中夹持面始终保持平行，夹持工件时受力均匀，不会出现工件歪斜滑脱的问题。基座部分的结构做了减重处理，在保证结构强度的前提下去除了多余的材料，降低整体重量，减少对搭载平台的负载要求。这类夹持机构不需要额外的气动或者液压驱动回路，只需要给舵机提供对应的PWM控制信号即可工作，接线简单，部署方便，非常适合在空间有限、负载要求不高的轻型自动化场景中使用，日常维护也很简单，只需要定期检查铰接位置的转动顺畅度，确认齿轮啮合没有异物卡入即可长期稳定工作。
