SeeeduinoXIAO微型开发板结构设计

这款微型开发板的结构设计，核心围绕嵌入式原型开发的紧凑空间需求展开，整体采用邮票孔贴片式封装形态，适配桌面级小型智能硬件、可穿戴设备、微型传感节点的板载集成场景。从实际工程应用角度看，这类超小型控制板常被用于空间受限的智能硬件项目，比如指尖大小的环境监测终端、微型交互装置、小型机器人的核心控制单元，相比常规尺寸的Arduino控制板，它能大幅缩减终端设备的整体体积，给结构设计留出更多余量。

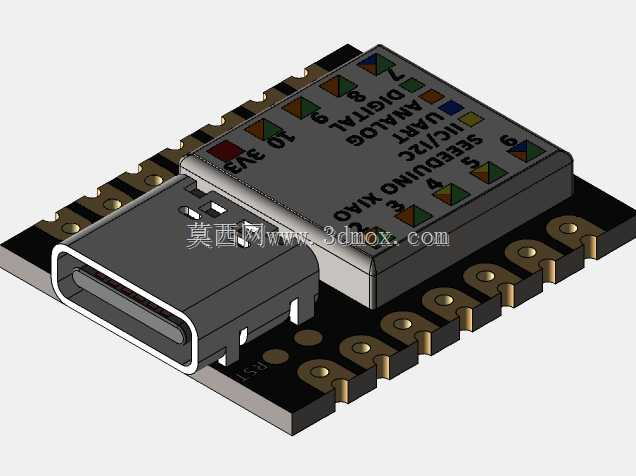

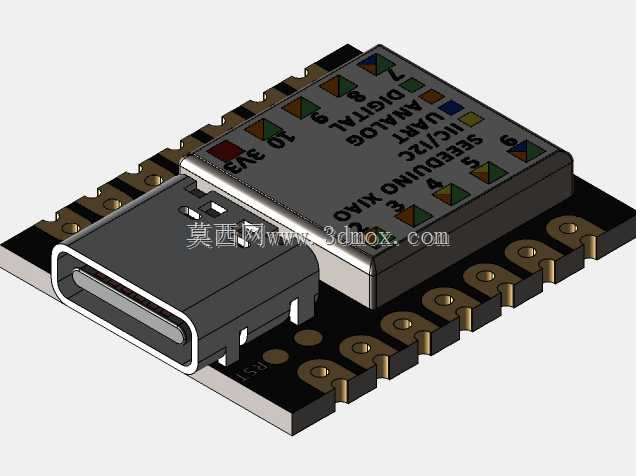

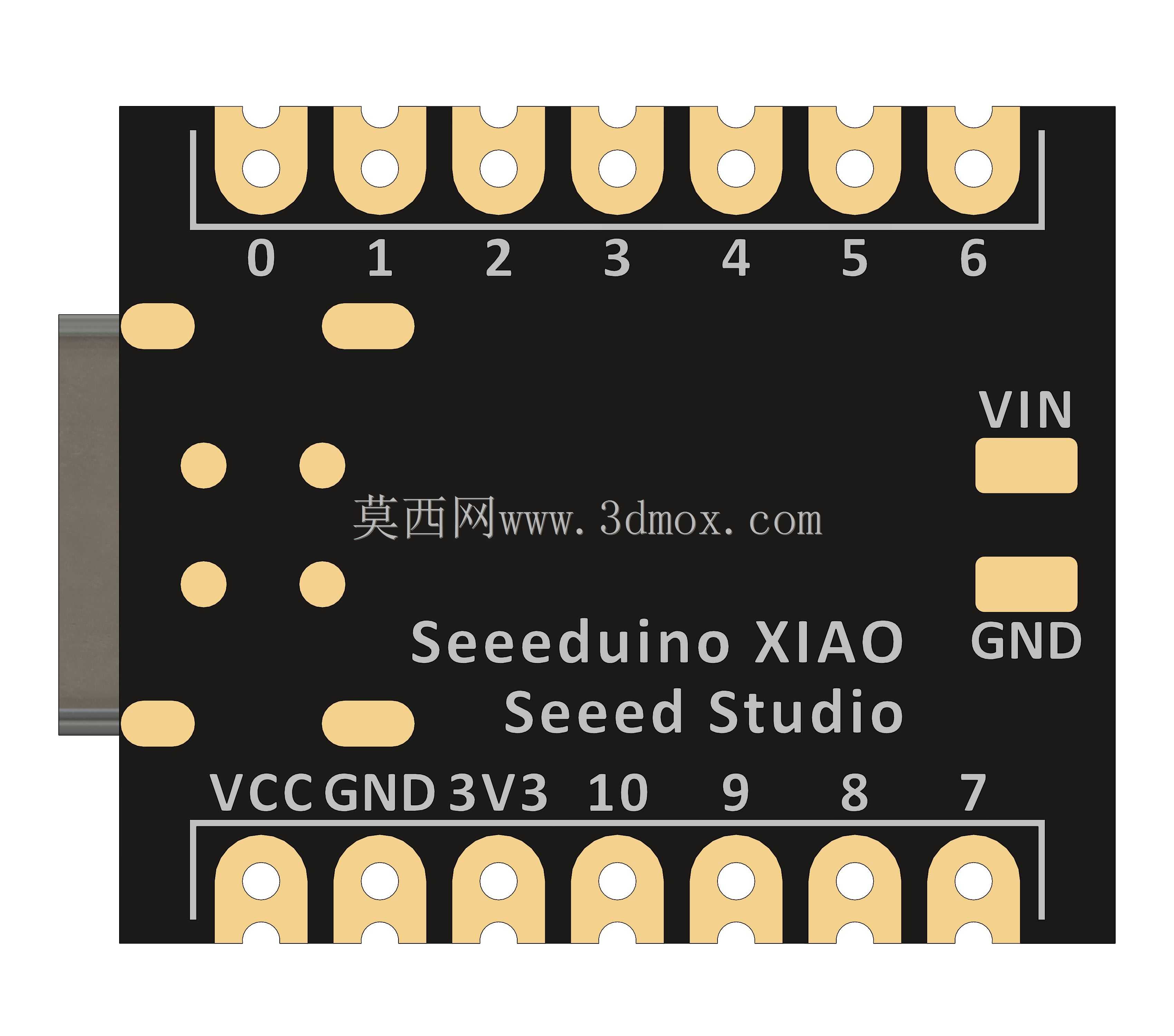

设计过程中优先考虑了板载接口的布局合理性，Type-C接口布置在板端侧边，既保证插拔操作的便利性，也避免接口突出板体过多影响整体安装平整度，接口周边做了结构加强处理，应对日常频繁插拔的受力需求，不会出现焊盘脱落的问题。板体四周的邮票孔焊盘按照标准贴片封装间距排布，既支持直接焊接在定制载板上实现永久集成，也能通过排针焊接实现面包板快速搭试，适配不同阶段的开发需求，焊盘的引脚定义标识直接丝印在板体正面，开发过程中无需反复查阅手册就能快速接线，减少原型搭建的出错概率。

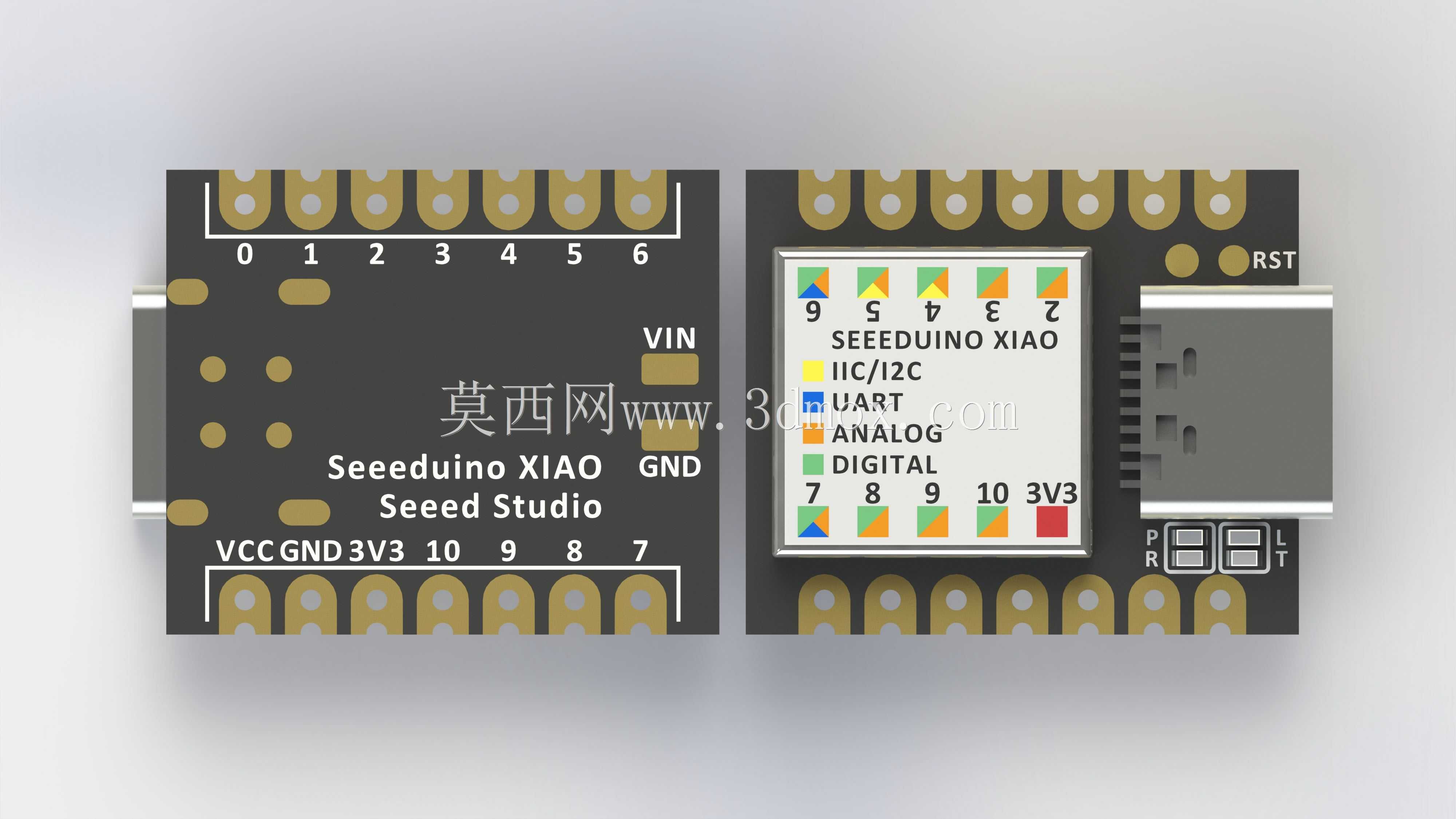

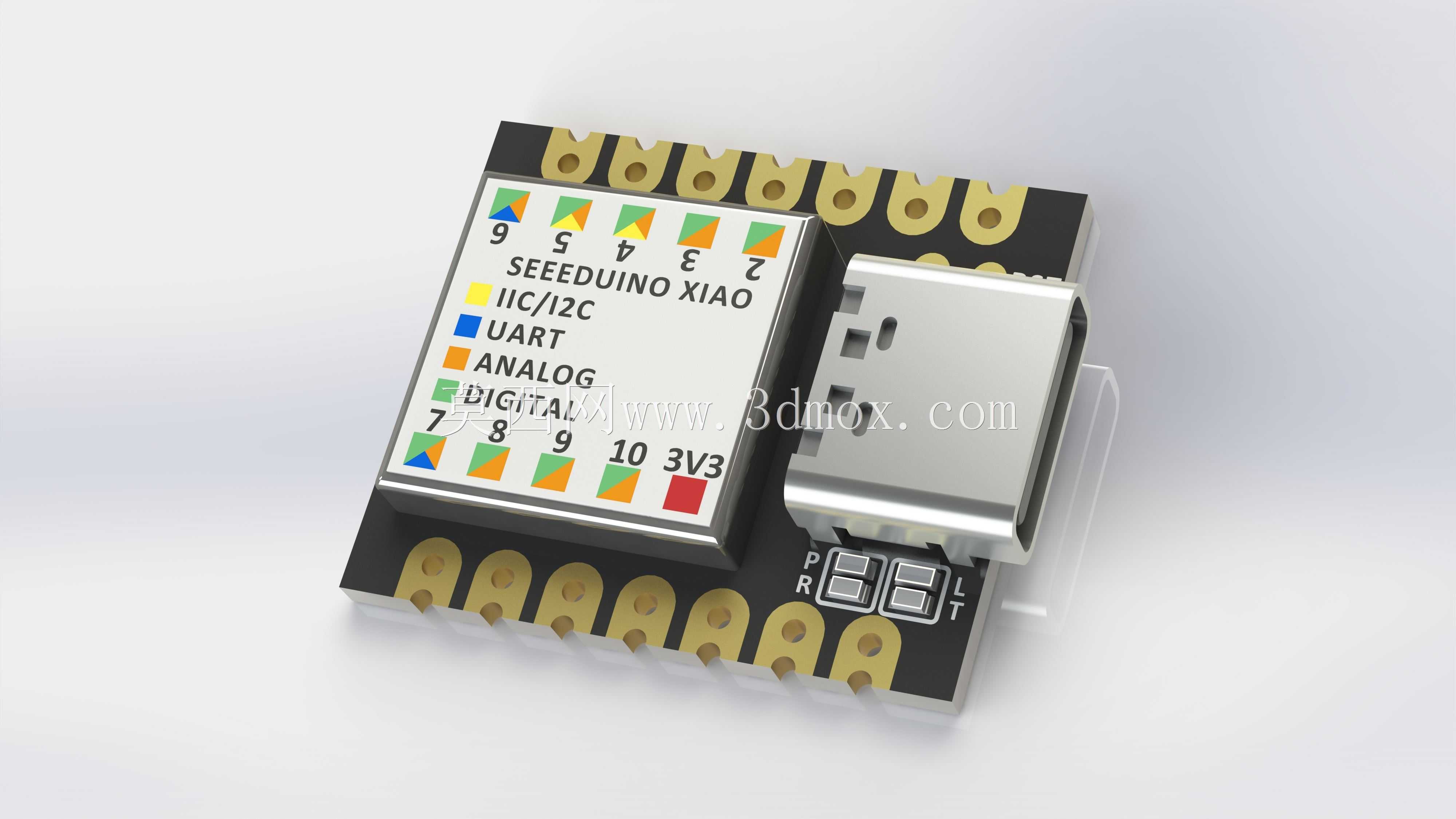

板上的功能分区做了明确的结构隔离，电源引脚、模拟输入引脚、I2C、UART等通信引脚用不同颜色的丝印做区分，3V3电源引脚做了特殊标识，避免开发过程中接反电源烧毁模块。板载的复位按键布置在接口旁侧，既不会在安装后被其他结构件误触，也能在调试时方便按压操作。整体板体的厚度控制在常规PCB板厚范围内，安装边界规整，没有突出的异形结构，在做外壳设计时可以直接按照矩形轮廓预留安装槽，不需要额外做复杂的避让结构，能大幅缩短配套结构件的设计周期。

从安装适配性来看，这款开发板的外形尺寸控制在拇指大小级别，不管是嵌入到小型手持设备内部，还是集成到多节点的传感阵列中，都不会占用过多安装空间，板体边缘做了圆角处理，避免贴片焊接或者手工安装时划伤操作人员，也减少了应力集中导致的板体开裂风险。设计时还考虑了散热需求，板上核心芯片的布置位置避开了接口和引脚的密集区域，工作时产生的热量能通过板体铜箔快速散出，长时间连续运行也不会出现过热导致的性能不稳定问题，适配工业场景下长时间连续工作的传感节点部署需求。
