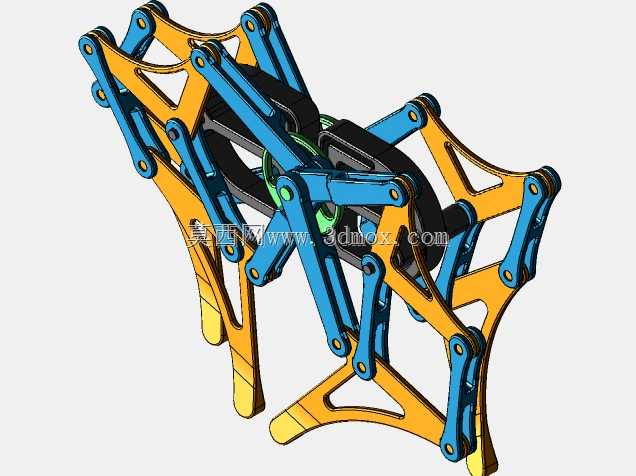

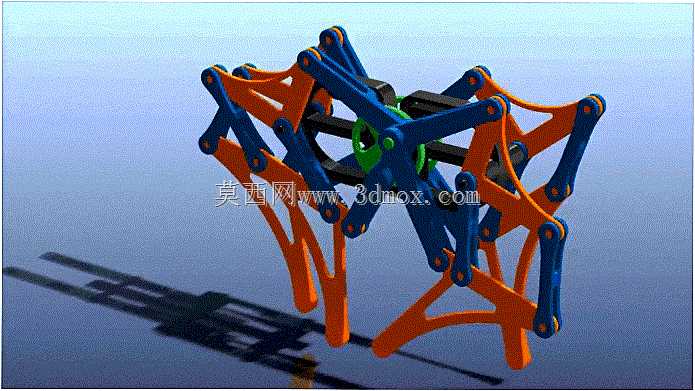

提奥杨森仿生行走机构结构设计

这套仿生行走机构脱胎于经典的提奥杨森机械腿设计逻辑，核心是通过多组连杆的铰接配合，将单一旋转输入转化为连贯的类生物步态，在仿生机器人、科普教具、小型移动探测设备领域有很高的复用价值。从结构设计逻辑来看，整套机构没有采用复杂的电控步态协调方案，完全依靠连杆的尺寸配比实现步态规划，每一组腿单元的连杆长度都经过运动学校核，保证足端运动轨迹贴合平整行走需求，行进过程中足端触地阶段的竖直方向位移波动被控制在极小范围内，能有效降低移动过程中的机身颠簸，不需要额外加装减震结构就能实现平稳行走。在实际应用场景中，这类纯机械步态的行走机构对复杂地形的适应能力远优于常规轮式结构，在沙地、碎石滩、浅草区等非硬化路面行走时，不会出现轮式结构容易卡滞、打滑的问题，常被用于制作户外环境探测的小型移动载体、高校机械原理课程的演示教具，也有不少创意装置开发者将其作为艺术装置的运动核心，打造具备动态展示效果的机械艺术展品。设计过程中首先要确定核心曲柄的回转半径，这一参数直接决定了单步步幅的大小，曲柄与主传动连杆的铰接点位置需要反复迭代，避免连杆运动过程中出现死点位置，保证整周回转过程中传动顺畅无卡滞。相邻两组腿单元的相位差设置为120度，三组腿单元交替触地，能保证任意时刻都有至少两组腿与地面接触，维持机身的静态稳定性，不需要额外增加配重就能避免行进过程中侧翻。安装边界方面，整套机构的横向宽度由腿单元的排布间距决定，每组腿单元之间需要预留足够的铰接间隙，避免运动过程中相邻连杆发生运动干涉，纵向尺寸则由最长连杆的摆幅范围确定，机身上的安装支座需要对应每个铰接点的位置设置轴承安装位，铰接处采用小间隙配合，既能降低传动过程中的摩擦阻力，也能避免连杆晃动带来的步态偏差。整套机构的动力输入仅需要一个低速回转动力源，不需要复杂的多轴协同控制，装配完成后只需要校核初始相位，就能实现稳定的连续行走动作，维护成本极低，适合在无专人维护的户外展示场景、教学演示场景长期使用。
