直插式三引脚霍尔感应元件结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:288309
  • 直插式三引脚霍尔感应元件结构设计
  • 直插式三引脚霍尔感应元件结构设计
  • 直插式三引脚霍尔感应元件结构设计
  • 直插式三引脚霍尔感应元件结构设计

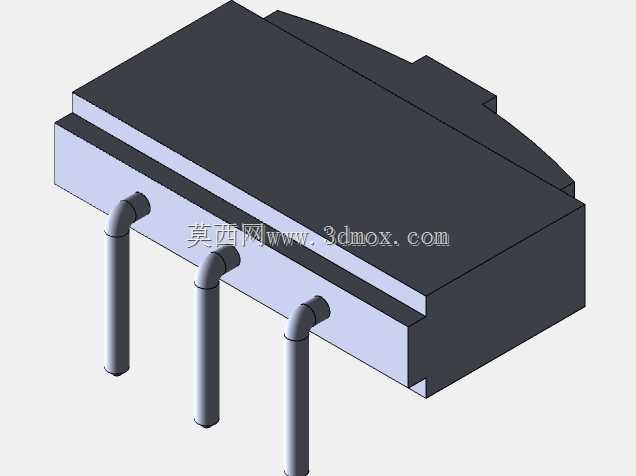

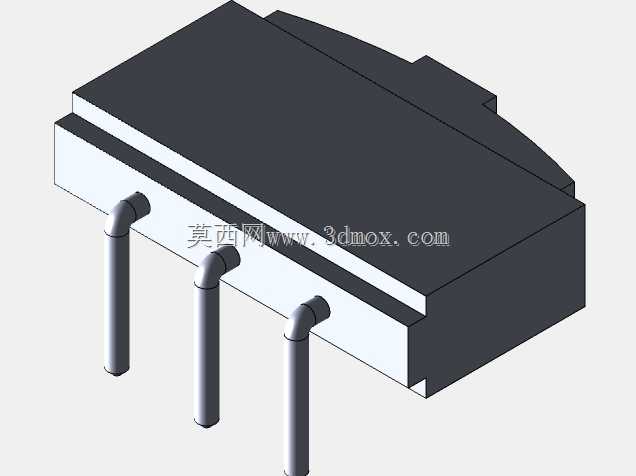

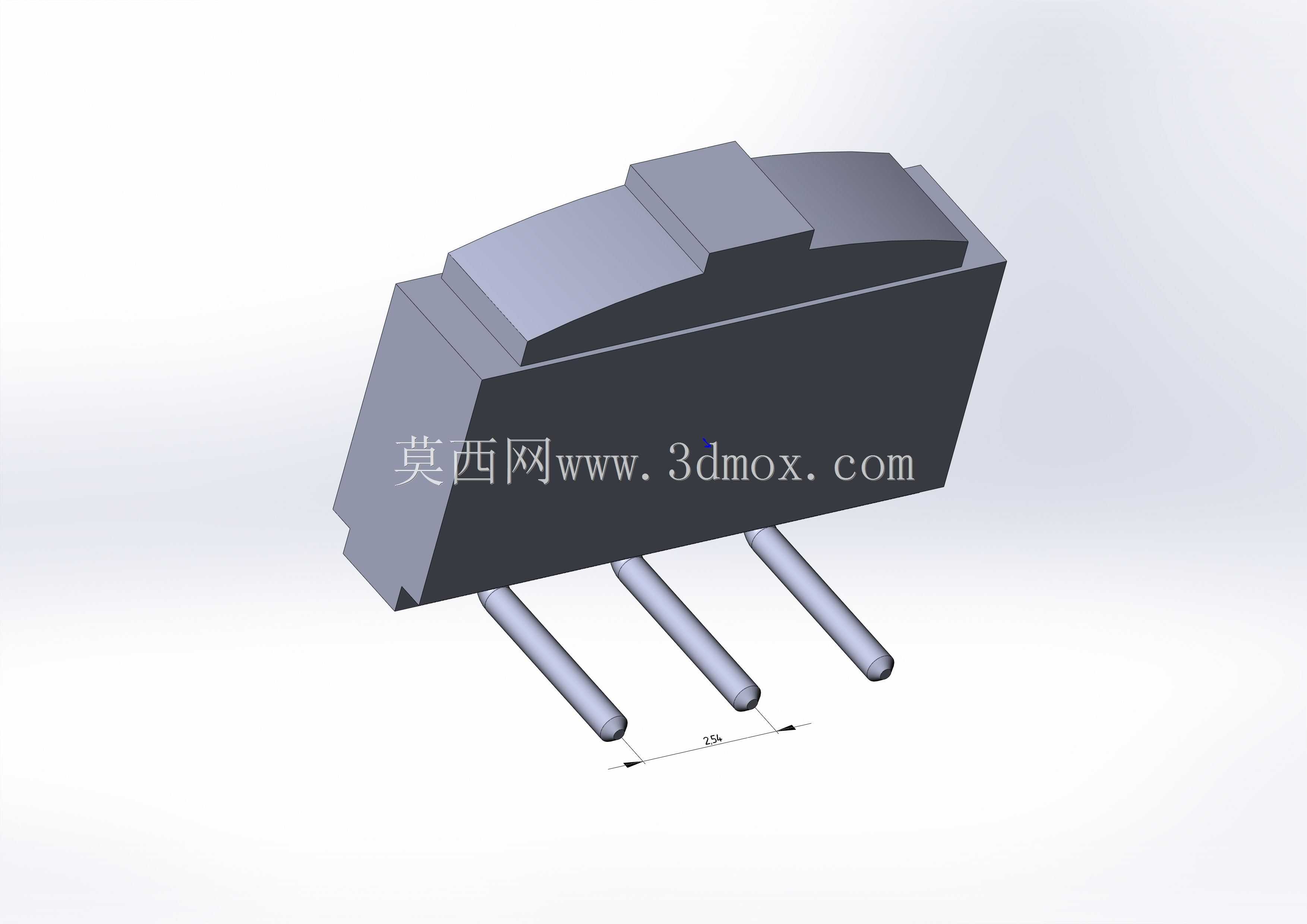

这款三引脚直插式感应元件的结构设计,核心围绕板级安装场景的实际使用需求展开,在做三维结构建模时,首先要匹配PCB通孔焊接的通用工艺要求,三个平行引出的金属引脚采用等间距排布,引脚直径适配常规0.8mm通孔的加工公差范围,引脚伸出塑封壳体的长度预留了波峰焊所需的吃锡与剪脚余量,避免焊接时引脚过短导致虚焊,或是过长造成剪脚后应力拉扯焊盘。塑封壳体的外形做了顶部微弧的过渡设计,并非规整的直角方块,一方面是匹配半导体封装模具的脱模斜度要求,减少注塑成型时的壳体应力集中,避免塑封料在温度循环下出现开裂;另一方面顶部的凸起定位结构,能在自动化插件机上料时配合料道的定位卡槽,保证元件插装时的极性方向一致,不会出现引脚插反的批量生产问题。从实际应用场景来看,这类元件常被用在小型设备的位置检测、转速采样、磁场触发回路中,比如小型交换机的端口开合检测、消费类电子的翻盖触发、小型电机的转子位置采样,都需要这类体积小巧、安装便捷的直插感应元件。设计过程中特意将壳体的安装边界做了收窄处理,壳体宽度控制在三个引脚排布的总宽度范围内,不会额外占用PCB板上的布线空间,相邻焊盘之间可以走0.2mm宽度的信号线,满足高密度布板的需求。引脚与塑封壳体的结合位置做了内嵌式的应力释放结构,引脚插入壳体的部分做了打弯固定处理,避免外部引脚受力时直接拉扯内部的芯片绑定线,提升元件在震动工况下的结构可靠性。壳体表面的平整区域预留了激光打标的位置,能够清晰印制元件型号、极性标识,不会因为顶部的弧面结构导致打标字符模糊。在建模时还考虑了元件的量产装配公差,所有配合尺寸都预留了0.05mm的公差带,保证塑封壳体与引脚的装配精度,同时适配自动化产线的吸嘴取料尺寸,不管是插件机的夹爪取料,还是手工焊接的镊子夹持,都有对应的受力接触面,不会出现夹取打滑的问题。三个引脚的共面度也在模型里做了约束,保证插件时三个引脚能同时穿过PCB对应的通孔,不会出现个别引脚顶在焊盘表面无法插装的情况,适配批量生产的工艺要求。
