DS-612小型按钮式控制开关结构

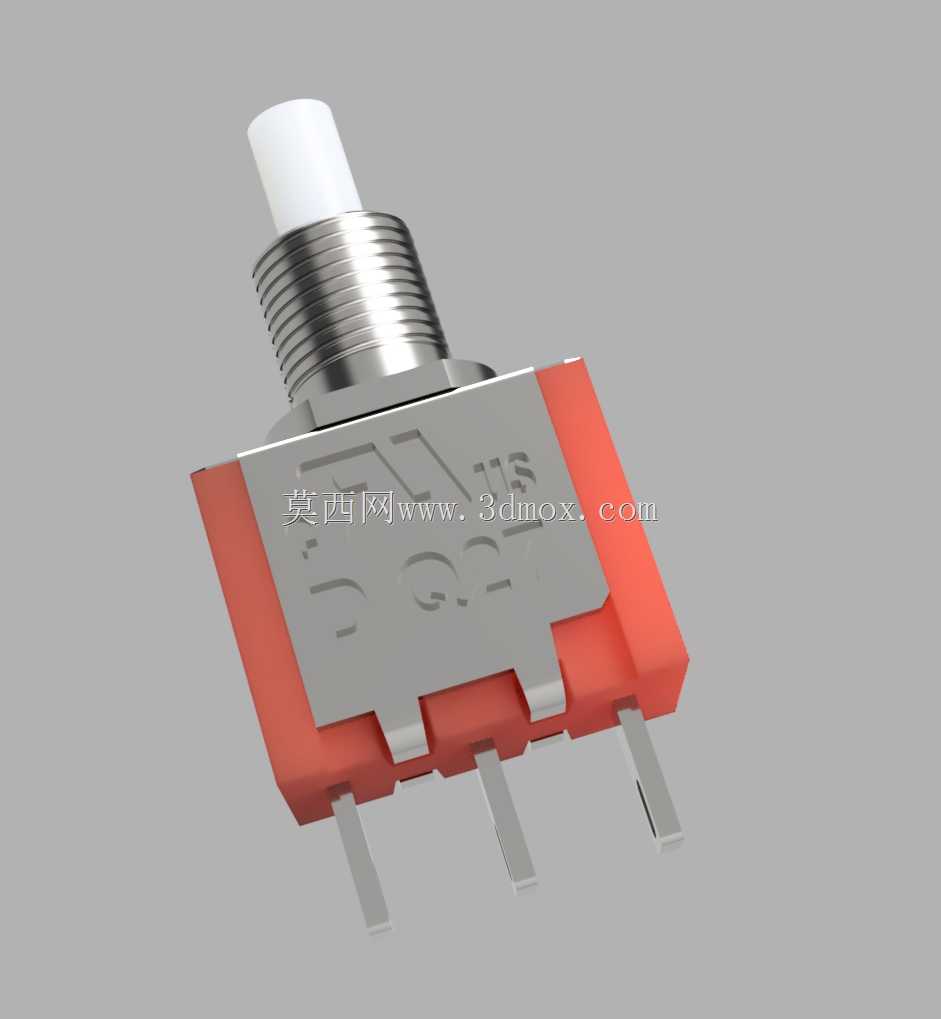

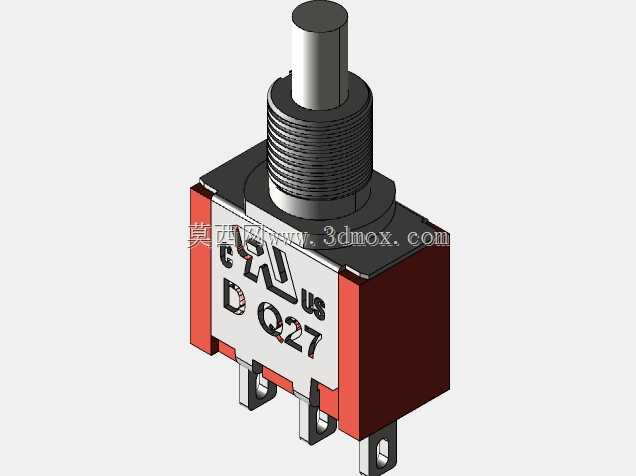

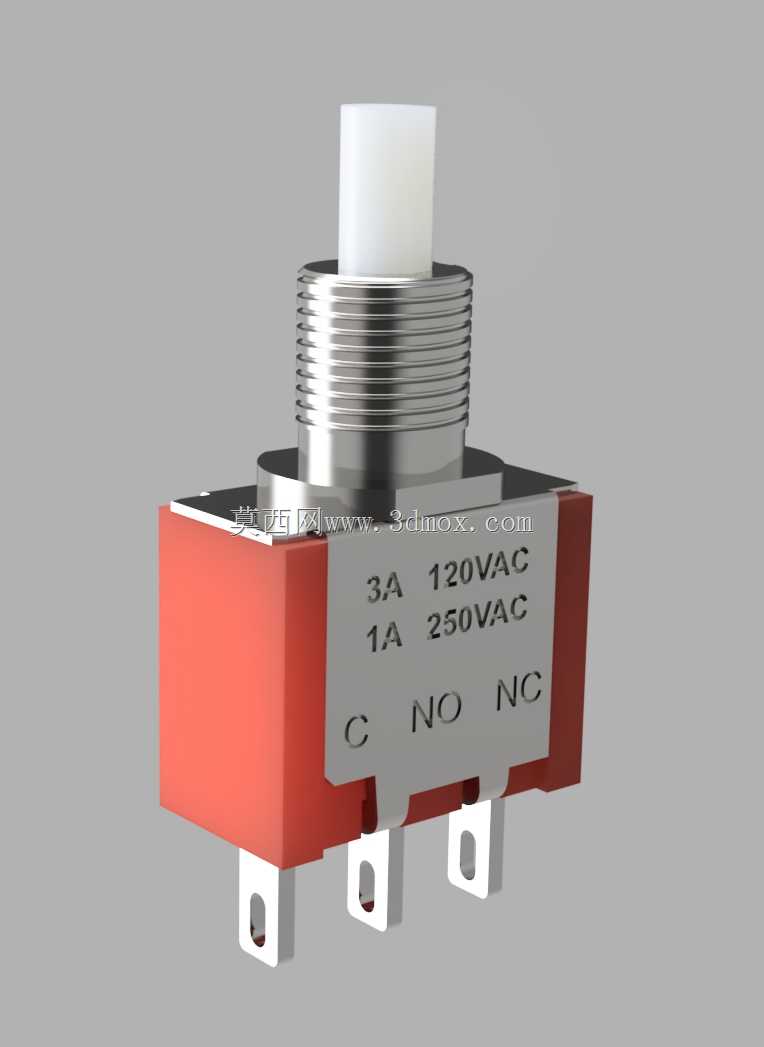

这类小型按钮开关常被集成在小型工控终端、手持检测设备、桌面测试治具、小型家电控制板的回路中，作为瞬时通断的信号触发元件使用，日常选型时往往容易忽略安装螺纹的实际匹配度，不少采购人员会直接参照电商平台标注的通用参数选型，实际到手后才发现螺纹规格和预留安装孔存在偏差，导致装配时出现滑牙、松动或者无法完全锁紧的问题。这款开关的设计过程中，特意针对市面常见的同型号产品螺纹差异做了适配参考，建模时还原了实际采购样品的真实螺纹尺寸，而非照搬通用规格书的理论数值，能给结构设计人员做安装位校核时提供更贴近实物的参考。从功能特性来看，这款开关属于单刀双掷结构，自带常开、常闭两组触点，额定负载参数覆盖低压直流与常规交流控制回路，能够满足大部分小功率信号切换的使用需求，触点引脚采用标准插片式结构，既可以直接焊接在PCB板上，也能搭配接插件做快接式布线，适配不同的装配工艺需求。外形结构上，开关主体采用方形基座搭配螺纹安装柱的设计，基座部分的棱角做了微小的倒角处理，避免装配时割伤线材或者操作人员的手部，顶部的操作按钮采用圆柱式凸台结构，按压行程适中，反馈手感清晰，不会出现虚按或者卡滞的问题。安装边界方面，需要注意螺纹段的实际外径尺寸，预留安装孔时不能直接套用通用6mm按钮的开孔参数，要结合实际采购的样品螺纹尺寸做微调，同时要预留足够的引脚焊接空间，三个引脚的间距要和PCB焊盘位置精准对应，避免焊接时出现引脚歪斜、虚焊的问题。建模时还原了开关表面的丝印参数标识，包括触点标识与额定负载参数，方便设计人员在做整机布线时快速识别引脚定义，减少接线错误的概率，基座部分的红色绝缘外壳、金属螺纹段、白色操作按钮的材质区分也做了对应呈现，能够直观体现不同部件的装配关系，在做整机装配干涉检查时，可以直接调用该模型验证安装位周边的空间是否充足，避免后期打样时出现结构干涉的问题。
