数控机床用NEMA17步进电机带槽安装支架

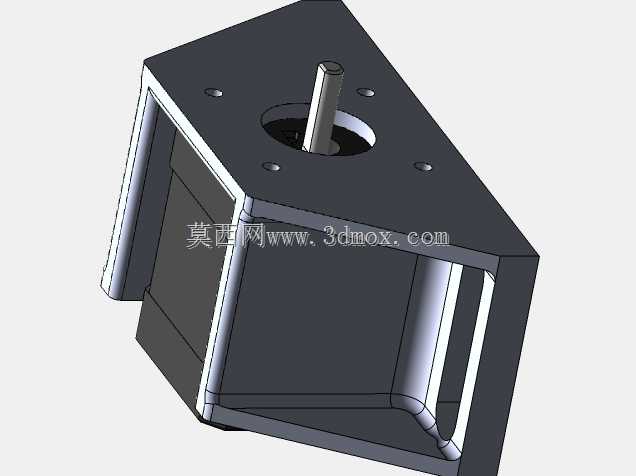

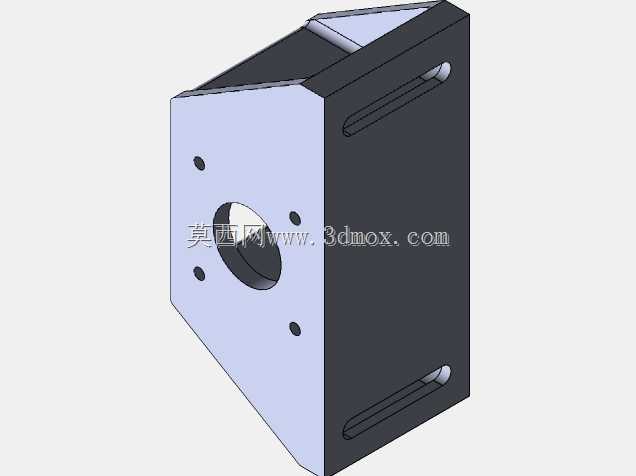

在小型数控加工设备的进给轴、辅助定位机构改造与装配环节里，步进电机的安装定位精度直接影响传动链路的重复定位误差，这款适配NEMA17规格步进电机的安装支架，正是针对这类场景的安装痛点完成结构设计。日常车间里做小型数控铣床、桌面级雕刻机的轴系改装时，经常遇到电机安装位需要微调对中、补偿传动件同轴度误差的需求，这款支架侧面预留的通长槽位，就是为了满足安装时的位置调整需求，不需要额外加工腰型孔，就能在装配时沿着槽道方向微调电机的轴向位置，让电机输出轴和联轴器、丝杠的同轴度控制在合理范围内，减少传动过程中的径向跳动，延长联轴器和轴承的使用寿命。从结构形态来看，支架采用围合式的框型结构，电机安装面预留了对应NEMA17电机的四个安装孔位，孔位位置严格匹配标准电机的安装孔距，不需要二次配钻就能直接完成电机的固定；框体的侧壁做了加厚处理，转角位置设置了加强筋结构，即便电机在高速启停、输出较大扭矩的时候，支架也不会产生形变晃动，避免因为支架刚性不足导致的传动失步、位置偏移问题。支架的安装边界充分考虑了小型数控设备的安装空间限制，整体外廓尺寸紧凑，不会占用过多的设备内部安装空间，侧壁的槽位既可以用来调整电机自身位置，也能作为支架整体在设备基板上的固定调节位，装配时可以根据实际走线、传动件的布置情况，灵活调整支架的固定位置，适配不同布局的小型数控设备结构。不同于市面上常见的平板式电机安装片，这款框型支架可以将电机主体半包裹在框体内部，一方面可以对电机外壳起到防护作用，避免加工过程中产生的切屑直接飞溅到电机外壳和输出轴接缝处，减少切屑卡滞输出轴的风险；另一方面框体的结构可以让电机的固定受力更均匀，不会因为单侧固定产生的应力导致电机轴偏斜。在实际装配使用时，只需要先将电机通过四个安装孔固定在支架的安装面上，再通过支架侧壁的槽位将整体组件固定在设备的安装基板上，松开固定螺丝就能沿着槽道方向调整电机位置，待同步带张紧度、丝杠同轴度调整到位后，再锁紧固定螺丝即可完成安装，整个调整过程不需要反复拆装电机，能大幅缩短设备装配和调试的时间，尤其适合小批量设备组装、旧设备数控改造的场景使用。
