开式金属V形槽轮配套轴承组件结构

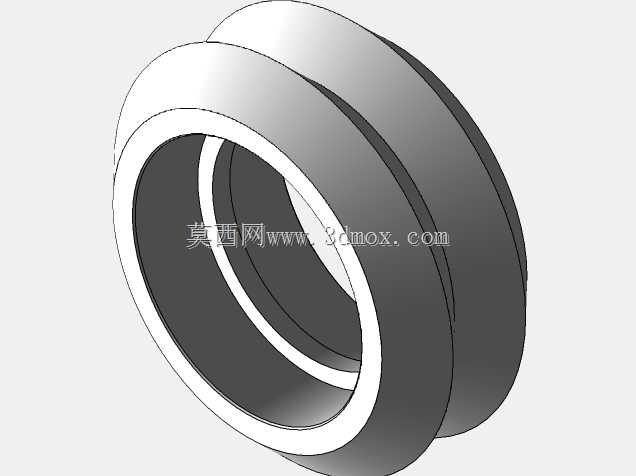

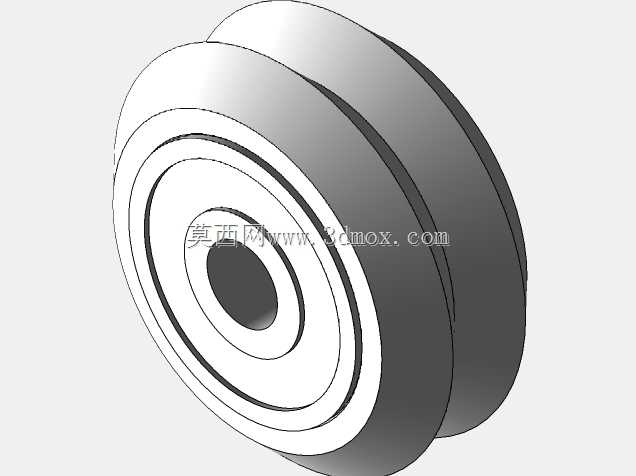

这类开式V形槽轮配套轴承组件，在轻载输送线、滑动导向机构、小型工装滑移工位中应用十分广泛，日常能在电子组装线的料架滑移轨道、仓储轻型滑轨导向端、小型非标设备的直线运动副上见到它的身影。它的核心作用是通过V形槽面与配套圆轨、角轨的贴合，实现低阻力的滚动导向，同时集成轴承结构省去额外装配轴承座的工序，降低小型机构的装配复杂度。从结构设计来看，轮体采用开式金属结构，轮缘加工出标准角度的V形槽，槽面做了圆角过渡处理，避免与轨道接触时出现应力集中割伤轨面的问题；轮体内部直接集成轴承装配位，轴承内圈与安装轴配合，外圈与轮体过盈压装，整体同轴度在设计时控制在0.02mm以内，保证转动时无偏摆卡滞。设计过程中优先考虑了安装边界的适配性，轮体的总厚度、内孔直径、V形槽的开口宽度都做了通用化适配，能匹配市面上常规直径的圆导轨以及90度角轨，安装时只需要将组件穿入固定轴，两端用轴用挡圈限位即可完成装配，不需要额外加工复杂的安装位。轮体的金属材质选择兼顾了耐磨性与结构强度，日常使用中能承受一定的径向载荷，同时V形槽的自定心特性可以抵消少量安装偏差，降低对安装面加工精度的要求。在实际选型使用时，需要注意安装轴的同轴度偏差不能超过0.1mm，否则会加速V形槽面的偏磨，缩短组件使用寿命；同时开式结构不适合在多粉尘、有切削液飞溅的工况下长期使用，粉尘进入轴承间隙会导致转动阻力上升，这类工况下需要额外增加防尘挡圈结构。轮体的台阶式外形设计，既保证了V形槽的有效接触宽度，又通过外圈的加厚结构提升了轮体的抗冲击能力，遇到小型工位的瞬时冲击载荷时不会出现轮体变形的问题。轴承的预紧力在装配时做了合理控制，既保证转动无旷量，又不会因为预紧力过大导致转动阻力过高，空载状态下用手拨动轮体可以连续转动数圈才停止，符合轻载导向机构的低阻力要求。
