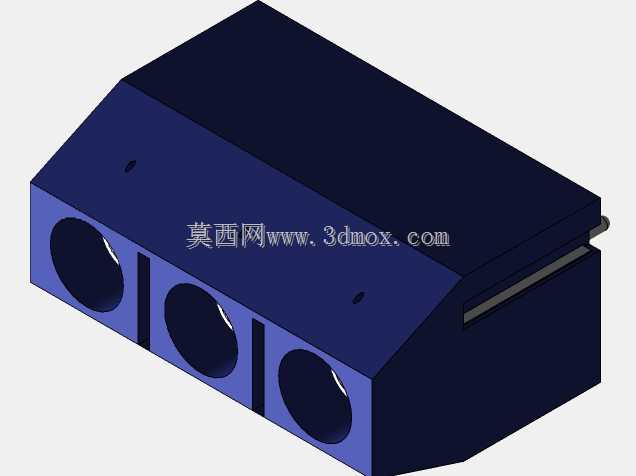

con-ptr500三芯光栅连接器三维结构

在工业控制信号传输、小型传感设备接线场景中，这类间距5毫米的三芯连接器是信号链路里的基础连接部件，常被用于光栅传感器、小型接近开关、低压信号模块的接线端，承担信号导通、线路规整、插拔维护的核心作用。从结构设计来看，这款连接器采用斜顶式外壳造型，外壳做了深色绝缘包覆处理，三个圆形插接口沿侧面等距排布，相邻接口之间设置了隔离筋，能避免插拔时相邻引脚误触造成的信号短路，外壳上预留的细小定位孔，可在安装时与设备面板的定位柱配合，防止连接器受外力拉扯出现移位、引脚脱焊的问题。尺寸方面，这款连接器整体高度为10毫米，宽度为15毫米，属于紧凑型接插件，安装时不需要预留过大的面板空间，适配小型传感设备、紧凑型IO模块的安装布局，插接口的深度做了适配常规插针的设计，插合后引脚接触长度满足低压信号传输的接触可靠性要求，不会因为轻微振动出现接触不良的情况。设计过程中优先考虑了现场接线的维护便利性，外壳的插拔受力面做了微角度处理，操作人员插拔时不需要借助额外工具，徒手即可完成拆装，外壳的绝缘材质选型兼顾了基础的耐温、抗老化性能，能适配常规工业现场的环境温度，不会因为设备长期运行产生的轻微温升出现外壳变形的问题。三个插接口的同轴度在建模时做了严格约束，保证插针插入时不会出现偏斜卡滞，隔离筋的厚度经过反复校核，既满足绝缘隔离的强度要求，又不会额外增加连接器的整体宽度，适配狭小安装空间的使用需求。这类连接器在实际设备装配中，往往需要和设备面板的开孔尺寸精准匹配，建模时对外壳的安装定位基准、插接口的中心距都做了参数化约束，设计人员选型时可以直接提取安装边界尺寸，快速完成面板开孔、接线布局的设计工作，不需要反复测绘核对尺寸，能有效缩短小型传感模块、信号采集设备的结构设计周期。外壳的边角处做了小圆弧过渡处理，避免装配过程中锐边划伤操作人员的手部，也能减少外壳受外力碰撞时出现应力开裂的概率，整体结构没有多余的冗余设计，所有结构特征都服务于连接可靠性、安装便利性、空间适配性这几个核心使用需求。
