仿生六足爬行机器人机械结构设计

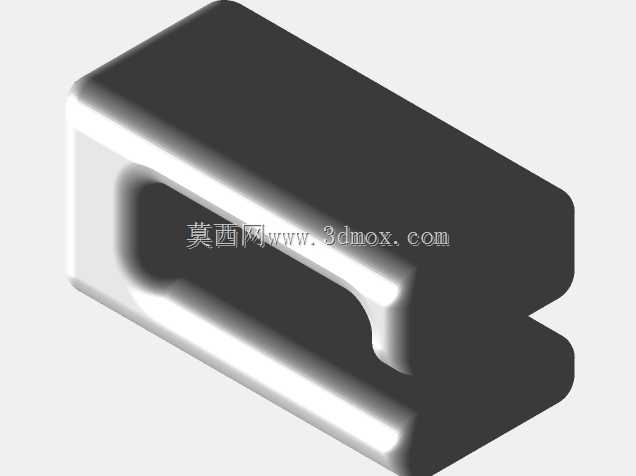

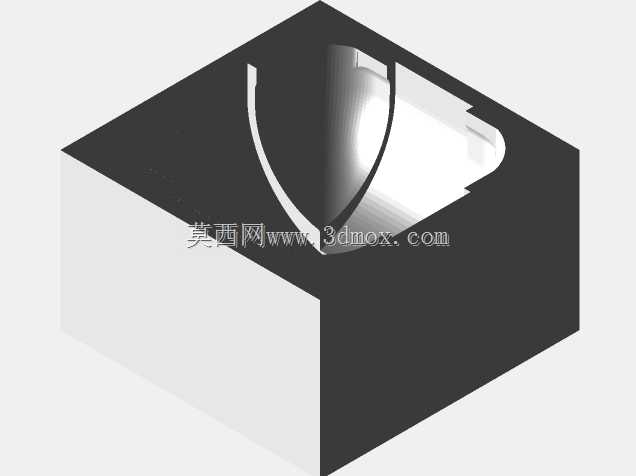

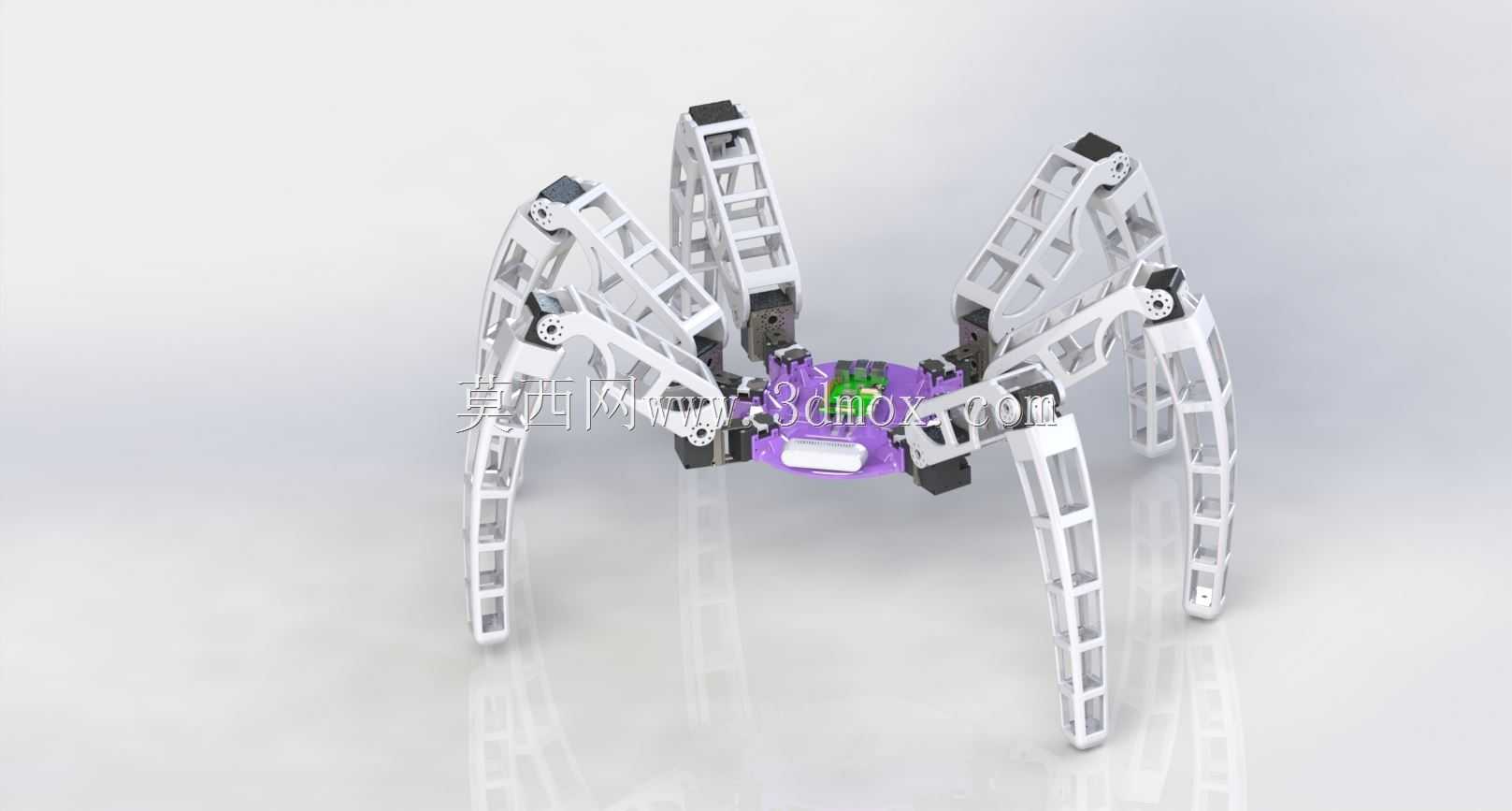

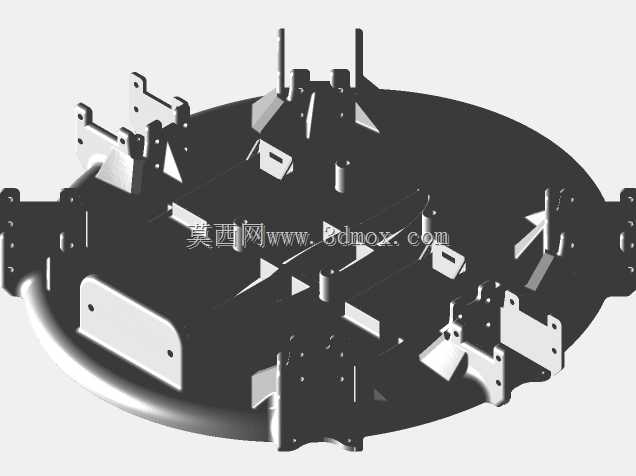

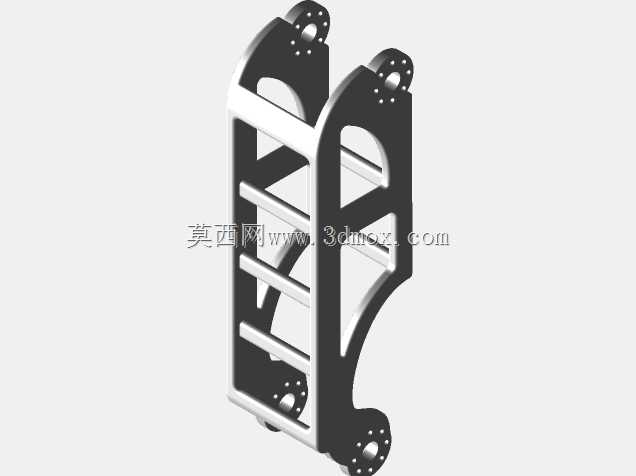

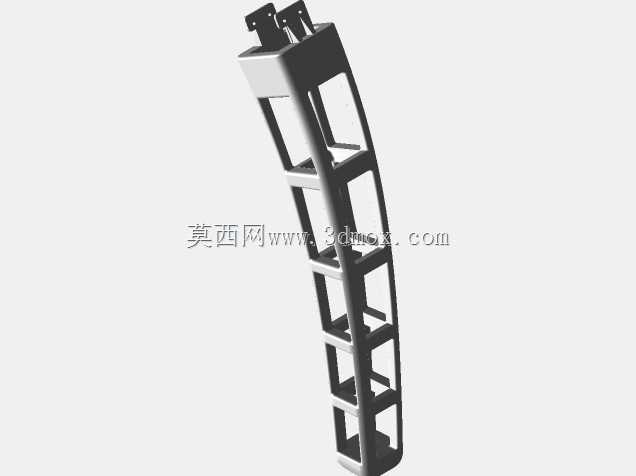

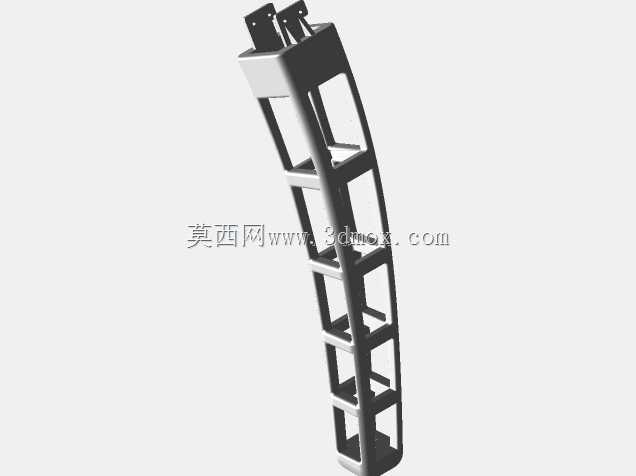

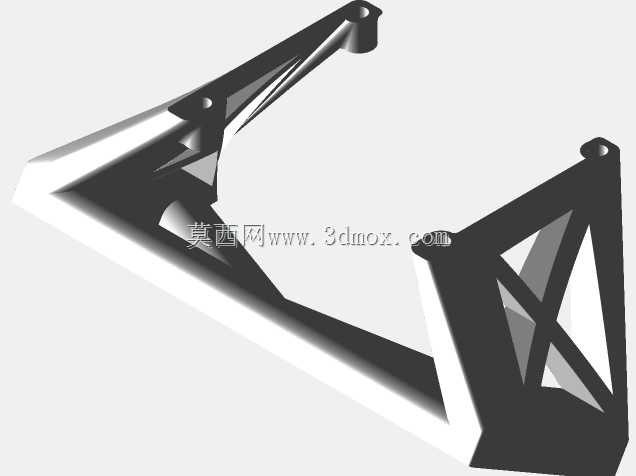

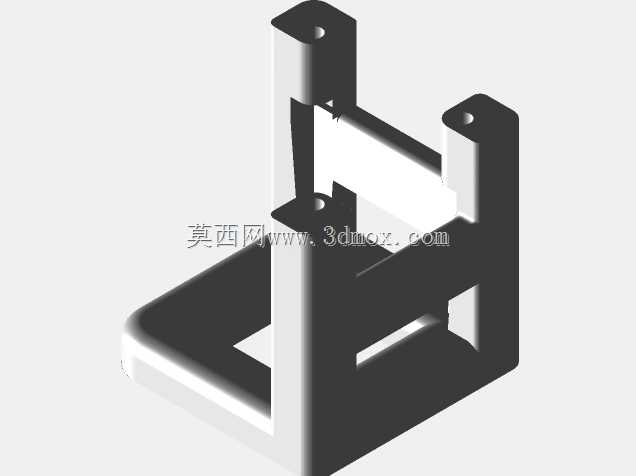

这款仿生六足移动平台的结构设计，核心围绕非结构化地形的通行需求展开，区别于轮式、履带式移动设备对平整铺装路面的依赖，多足布局能在碎石滩、管道内部、灾后建筑废墟等轮式设备无法抵达的场景下完成作业，可搭载小型检测传感器、采样装置完成管线巡检、地质勘探、灾后搜救前置探测等任务，单足的活动行程经过反复校核，能跨越最高为自身机身高度1.2倍的垂直障碍，爬坡角度最大可达35度，在倾斜坡面停靠时可通过调整六条腿的支撑角度分散机身载荷，避免侧翻。从结构设计逻辑来看，整机采用对称式布局，六条足部分为两组呈三角排布，行走过程中始终保持三条腿形成稳定支撑三角，另外三条腿完成抬升、前伸、落地的步态循环，这种三角步态的设计能在降低单腿驱动负载的同时，保证移动过程中的机身稳定性，不会出现重心大幅起伏的问题。每条腿采用多段式镂空框架结构，在保证结构强度满足承载要求的前提下，尽可能降低腿部自身重量，减少关节驱动的负载损耗，腿部关节处采用模块化铰接设计，关节转动副预留了标准安装位，可适配不同扭矩的舵机或伺服驱动单元，方便使用者根据实际负载需求调整驱动配置。机身主体采用分层式安装结构，上层预留了通用安装孔位，可固定控制板、电池模块、任务载荷等部件，下层为腿部关节的集中安装基座，所有铰接点的同轴度公差控制在0.05mm以内，避免运动过程中出现卡滞或额外的磨损。安装边界方面，整机完全展开时的最大外接圆直径可根据步态调整，收拢状态下占用空间仅为展开状态的60%，方便收纳与运输，腿部末端设计有平底支撑脚，接触面积经过优化，在松软土质、光滑金属表面都能提供足够的摩擦力，不会出现打滑下陷的问题。设计过程中对所有运动部件做了干涉校核，腿部在全行程摆动范围内不会与机身、相邻腿部发生碰撞，所有框架结构的壁厚经过受力仿真验证，在满载1.5kg任务载荷的情况下，最大形变不超过0.2mm，能满足长期往复运动的结构强度要求，铰接位置预留了润滑脂加注通道，可定期维护降低转动磨损，延长整机使用寿命。
